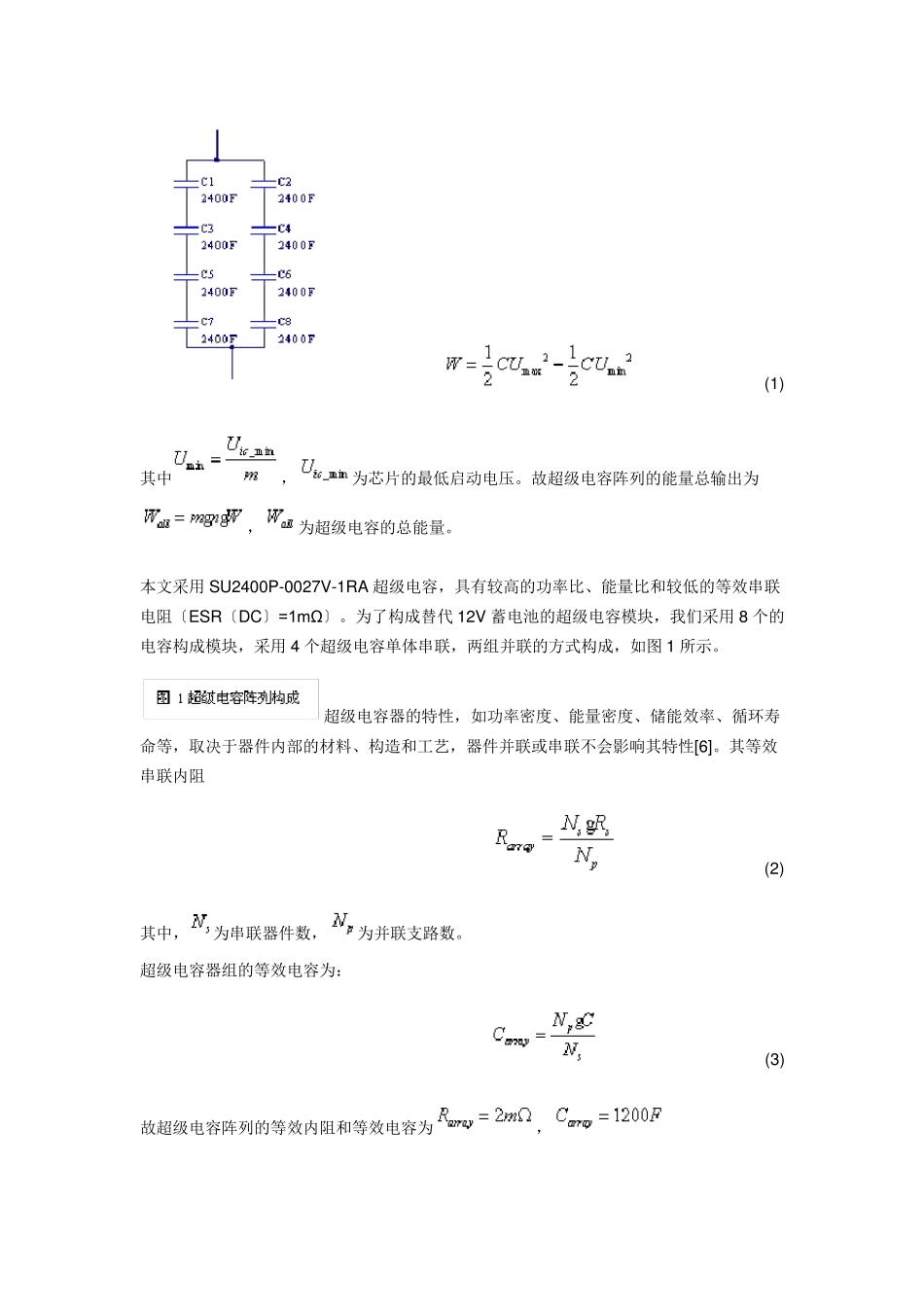

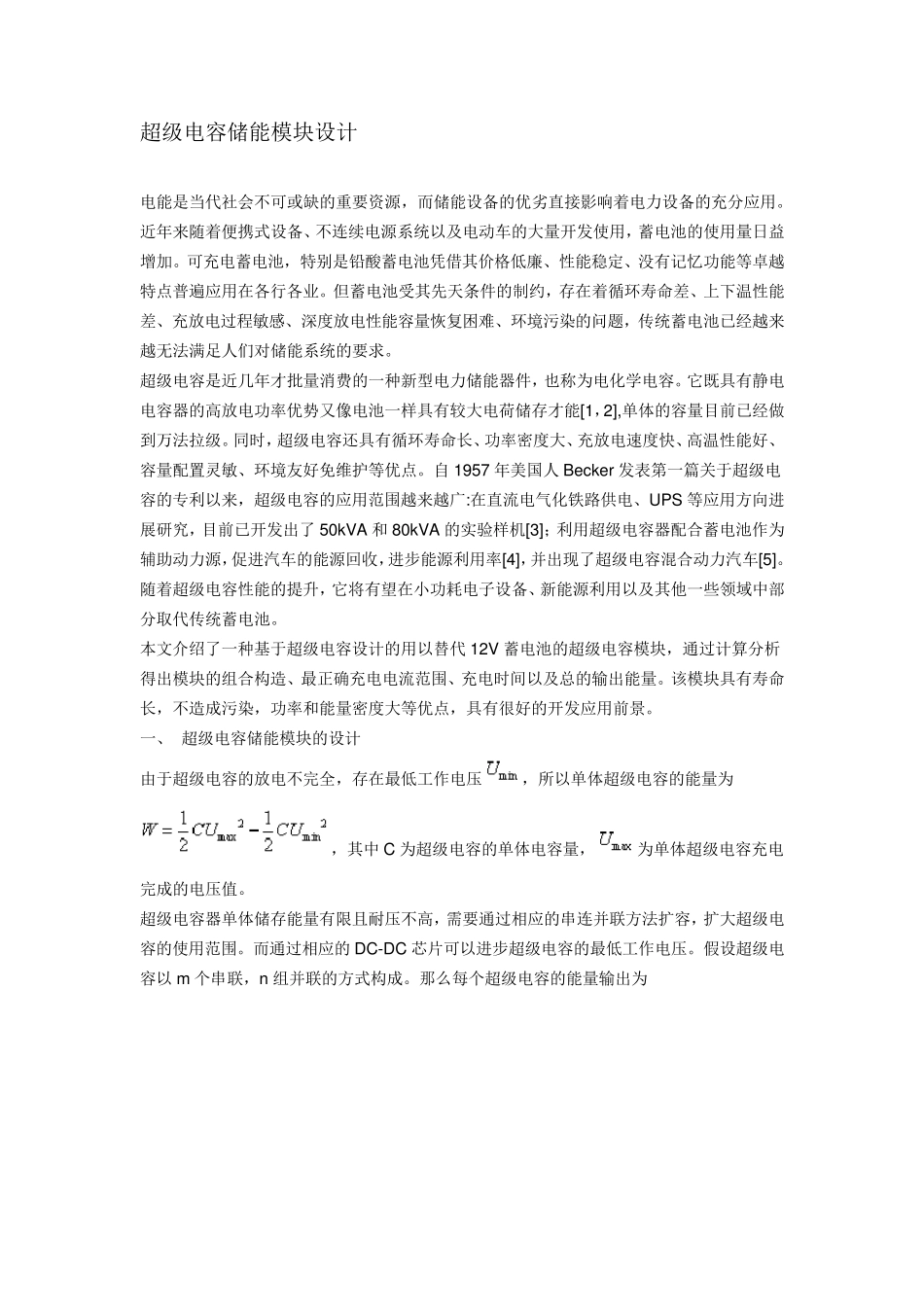

超级电容储能模块设计 电能是当代社会不可或缺的重要资源，而储能设备的优劣直接影响着电力设备的充分应用。近年来随着便携式设备、不连续电源系统以及电动车的大量开发使用，蓄电池的使用量日益增加。可充电蓄电池，特别是铅酸蓄电池凭借其价格低廉、性能稳定、没有记忆功能等卓越特点普遍应用在各行各业。但蓄电池受其先天条件的制约，存在着循环寿命差、上下温性能差、充放电过程敏感、深度放电性能容量恢复困难、环境污染的问题，传统蓄电池已经越来越无法满足人们对储能系统的要求。 超级电容是近几年才批量消费的一种新型电力储能器件，也称为电化学电容。它既具有静电电容器的高放电功率优势又像电池一样具有较大电荷储存才能[1，2],单体的容量目前已经做到万法拉级。同时，超级电容还具有循环寿命长、功率密度大、充放电速度快、高温性能好、容量配置灵敏、环境友好免维护等优点。自1957 年美国人Becker 发表第一篇关于超级电容的专利以来，超级电容的应用范围越来越广:在直流电气化铁路供电、UPS 等应用方向进展研究，目前已开发出了50kVA 和80kVA 的实验样机[3]；利用超级电容器配合蓄电池作为辅助动力源，促进汽车的能源回收，进步能源利用率[4]，并出现了超级电容混合动力汽车[5]。随着超级电容性能的提升，它将有望在小功耗电子设备、新能源利用以及其他一些领域中部分取代传统蓄电池。 本文介绍了一种基于超级电容设计的用以替代12V 蓄电池的超级电容模块，通过计算分析得出模块的组合构造、最正确充电电流范围、充电时间以及总的输出能量。该模块具有寿命长，不造成污染，功率和能量密度大等优点，具有很好的开发应用前景。 一、 超级电容储能模块的设计 由于超级电容的放电不完全，存在最低工作电压，所以单体超级电容的能量为，其中C 为超级电容的单体电容量，为单体超级电容充电完成的电压值。 超级电容器单体储存能量有限且耐压不高，需要通过相应的串连并联方法扩容，扩大超级电容的使用范围。而通过相应的DC-DC 芯片可以进步超级电容的最低工作电压。假设超级电容以m 个串联，n 组并联的方式构成。那么每个超级电容的能量输出为 (1) 其中， 为芯片的最低启动电压。故超级电容阵列的能量总输出为，为超级电容的总能量。 本文采用SU2400P-0027V-1RA 超级电容，具有较高的功率比、能量比和较低的等效串联电阻〔ESR〔DC〕=1mΩ〕。为了构成替代12V 蓄电池的超级电容模块，我们采用8 个的电容构成模块，采...
