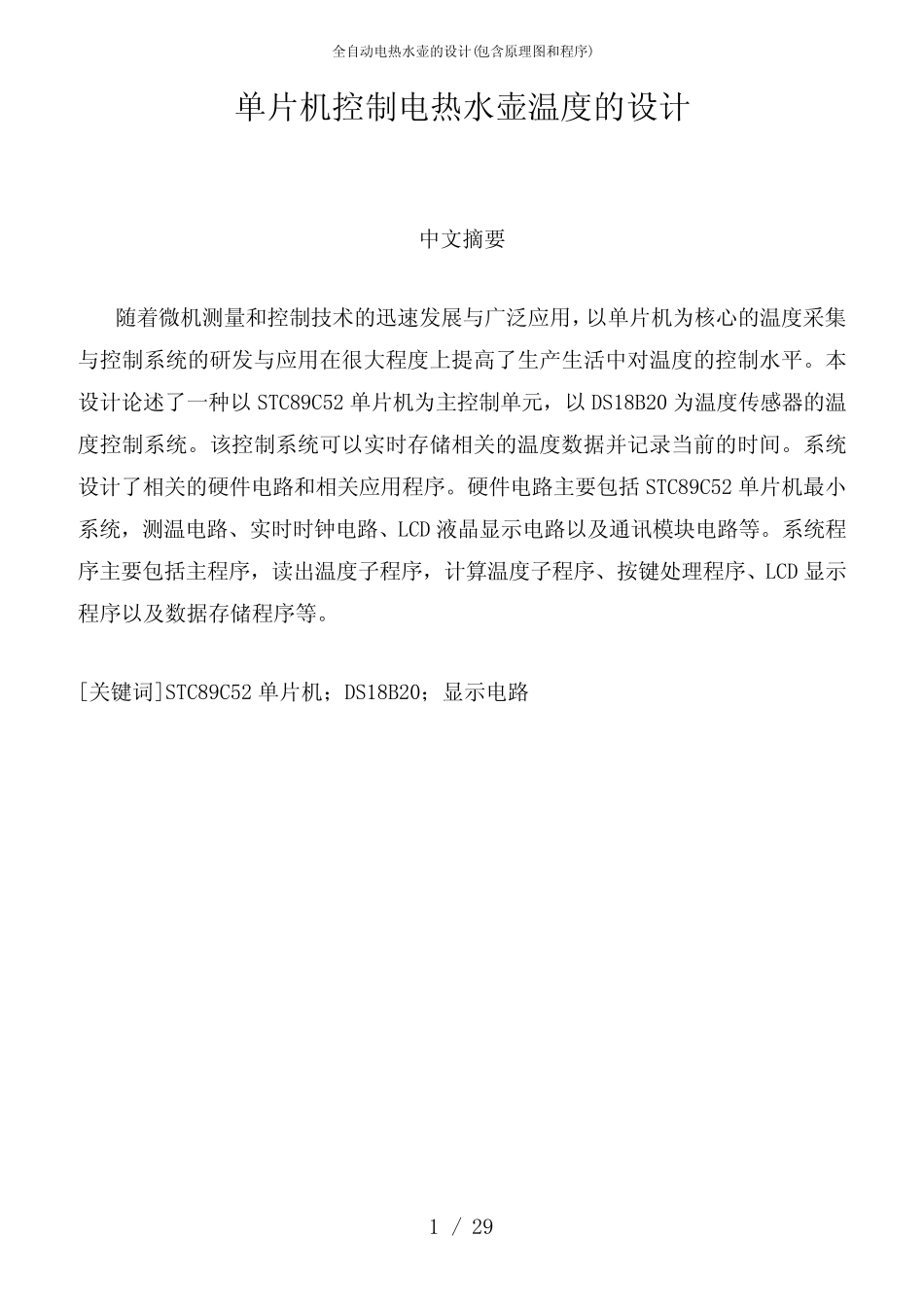

全 自 动 电 热 水 壶 的 设 计 (包 含 原 理 图 和 程 序 ) 1 / 29 单 片 机 控 制 电 热 水 壶 温 度 的 设 计 中 文 摘 要 随 着 微 机 测 量 和 控 制 技 术 的 迅 速 发 展 与 广 泛 应 用 ， 以 单 片 机 为 核 心 的 温 度 采 集与 控 制 系 统 的 研 发 与 应 用 在 很 大 程 度 上 提 高 了 生 产 生 活 中 对 温 度 的 控 制 水 平 。 本设 计 论 述 了 一 种 以 STC89C52 单 片 机 为 主 控 制 单 元 ， 以 DS18B20 为 温 度 传 感 器 的 温度 控 制 系 统 。 该 控 制 系 统 可 以 实 时 存 储 相 关 的 温 度 数 据 并 记 录 当 前 的 时 间 。 系 统设 计 了 相 关 的 硬 件 电 路 和 相 关 应 用 程 序 。 硬 件 电 路 主 要 包 括 STC89C52 单 片 机 最 小系 统 ， 测 温 电 路 、 实 时 时 钟 电 路 、 LCD 液 晶 显 示 电 路 以 及 通 讯 模 块 电 路 等 。 系 统 程序 主 要 包 括 主 程 序 ， 读 出 温 度 子 程 序 ， 计 算 温 度 子 程 序 、 按 键 处 理 程 序 、 LCD 显 示程 序 以 及 数 据 存 储 程 序 等 。 [关 键 词 ]STC89C52 单 片 机 ； DS18B20； 显 示 电 路 全 自 动 电 热 水 壶 的 设 计 (包 含 原 理 图 和 程 序 ) 2 / 29 目 录 一 、 引 言 3 (一 )课 题 研 究 的 背 景 3 (二 )课 题 研 究 的 目 的 和 意 义 3 二 、 硬 件 电 路 的 设 计 4 (一 )系 统 设 计 的 框 架 4 (二 )单 片 机 最 小 系 统 电 路 4 (三 )单 片 机 的 选 型 5 1.STC89C52 单 片 机 简 介 5 2.STC89C52 单 片 机 时 序 6 3.STC89C52 单 片 机 引 脚 介 绍 6 (四 )温 度 传 感 器 电 路 8 (五 )系 统 电 源 电 路 的 设 计 10 (六 )LCD 显 示 电 路 11 (七 )串 口 通 讯 电 路 11 (八 )按 键 接 口 电 路12 (九 )DS1302 时 钟 电 路 13 (十 )存 储 器 接 口 电 路 13 三 、 系 统 软 件 设 计 13 (一 )计 算 温 度 子...
