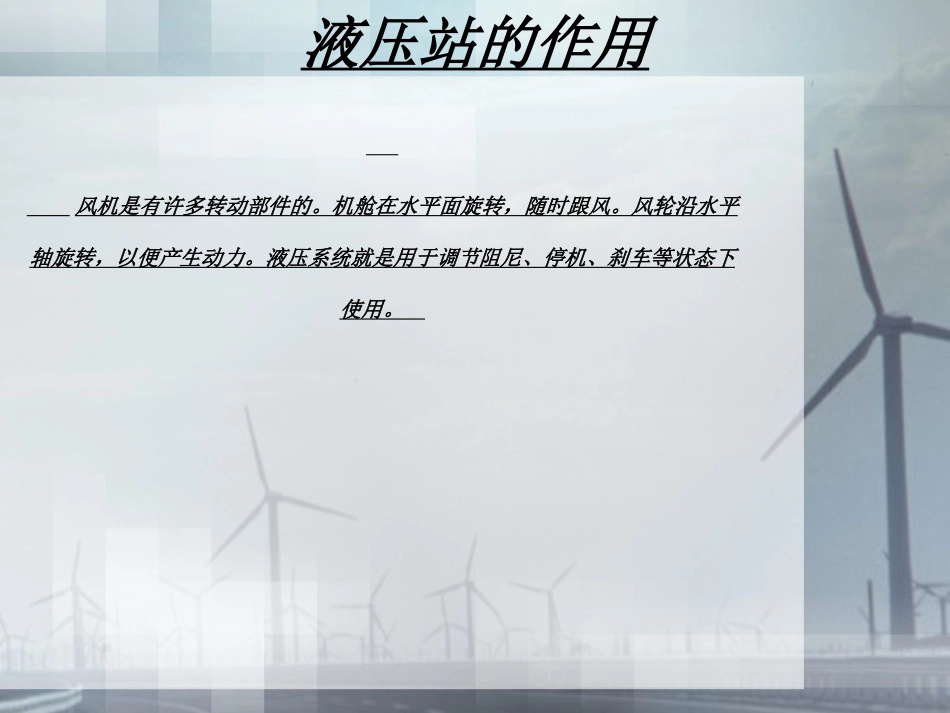

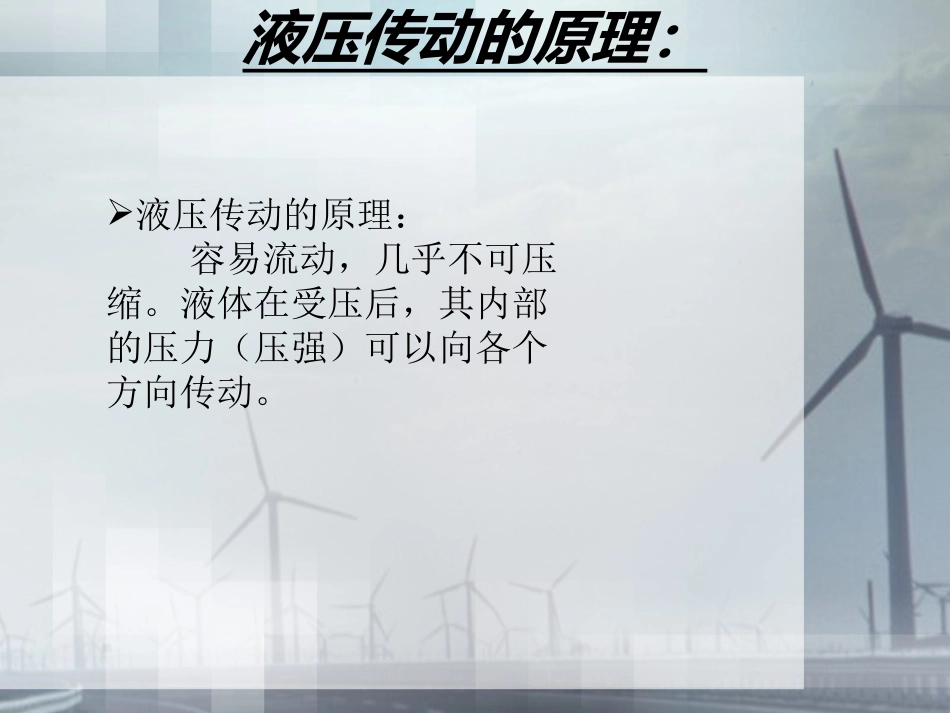

液压站培训课件检修值：2012年3月风机是有许多转动部件的。机舱在水平面旋转，随时跟风。风轮沿水平轴旋转，以便产生动力。液压系统就是用于调节阻尼、停机、刹车等状态下使用。液压站的作用液压传动的原理：液压传动的原理：容易流动，几乎不可压缩。液体在受压后，其内部的压力（压强）可以向各个方向传动。a.功率重量比大。b.流量易于连续调节，容易实现无级调速，且范围广，性能好。c.工作平稳，响应快，可频繁启动、制动和换向。d.易于实现过载保护。e.液压元件和附件便于标准化、系列化和通用化f.液压介质具有良好的润滑和防锈性，能够延长使用寿命。g.液压装置便于实现运动转换，液压系统元件布置灵活。h.系统功率损失产生的热量可以通过液压介质方便的带走。液压传动系统的优点a.难以保证严格的传动比。b.液压传动的总效率比较低，主要是系统存在机械摩擦损失、压力损失和容积损失。c.液压传动系统受温度的影响较大。d.布置液压管路如布置导线灵活，但工作介质在管路中的流动时功率损失较大，故不易于远距离传输能量。e.液压介质容易泄漏。液压传动系统的缺点a.动力装置。油泵，好比人的心脏b.执行机构。液压缸、液压马达c.控制调节装置控制液流方向、流量、压力的阀元件d.辅助装置油箱、密封、管道、蓄能器、加热器、……液压传动系统的组成压力控制阀分类：溢流阀、减压阀、顺序阀等溢流阀；原理：是利用作用于阀芯有效面积上的液压力直接与弹簧力平衡来工作的。作用：是维持液压系统中的压力基本恒定。减压阀；原理：将阀的进油口压力（一次压力）经过减压后使出口压力（二次压力）降低并稳定的一种阀。流量阀：节流阀、调速阀等动力装置动力装置•齿轮泵•叶片泵•柱塞泵•螺杆泵叶片泵齿轮泵柱塞泵原理：当传动轴带动齿轮按图示方向旋转时，泵的吸油腔的齿轮逐渐退出啮合，使吸油腔容积增大而吸油，油液进入齿间被带到压油腔。在泵的压油腔，齿轮逐渐啮合，使压油腔容积减小，将油液压出。齿轮泵执行机构及液压控制阀执行机构液压缸、液压马达液压控制阀方向阀。分类：单向阀，换向阀单向阀：用来控制液流向一个方向流动而不能方向流动组成：阀体、阀芯、弹簧和挡圈等组成。换向阀；作用：是利用阀芯和阀体之间的相对运动来开启和关闭油路从而改变液流方向，使液压执行元件启动、停止或变换运动方向。电磁阀原理：电磁换向阀借助于电磁铁的吸力推动阀芯在阀体内作相对运动来改变阀的工作位置。作用：控制液流方向（从一个方向变换成另一个方向）溢流阀原理：是利用作用于阀芯有效面积上的液压力直接与弹簧力平衡来工作的。作用：是维持液压系统中的压力基本恒定。应用：溢流定压作用、防止系统过载、被压作用、远程调压和系统卸荷作用减压阀原理：将阀的进油口压力（一次压力）经过减压后使出口压力（二次压力）降低并稳定的一种阀。应用：降低和稳定某支路的压力蓄能器原理：当系统压力高于蓄能器内液体压力时，系统中的液体充进蓄能器中，直到蓄能器内外压力相等；反之，当蓄能器内液体的压力高于系统压力时，蓄能器内的液体流到系统中去，直到蓄能器内外压力平衡。作用：用来储存和释放液体的压力也可以吸收系统的压力脉动和减小压力冲击等应用：主要有辅助动力源、漏损补偿、应急动力源、系统保压、脉动阻尼器及液压冲击吸收器等。•蓄能器：一种能量储蓄装置。它在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要时，又将储存的能量转变为液压或气压等能而释放出来，重新补供给系统。•过滤器：为了保证流体的清洁度，以过滤材料制成的捕集污染物的器具。液压附件刹车油源功能：刹车油源的主要功能是向轴刹车和偏航刹车系统提供满足压力和流量要求的压力油，并实现对主轴刹车和偏航刹车的控制。刹车油源的组成刹车油源主要由油箱、油泵、电机、主集成块、轴刹车块、偏航刹车模块等部件组成。风电液压刹车系统液压站原理图电磁阀的示意动画齿轮泵单向阀两位两通电磁阀两位四通电磁阀减压阀节流阀液压站油泵电机接线液压站油泵Q4.3KM29.2KA29.2KA25.1主控M8液压站油泵启动过程端子图M10模块的234、23371、72号端子73、74号端子143+、143端...
