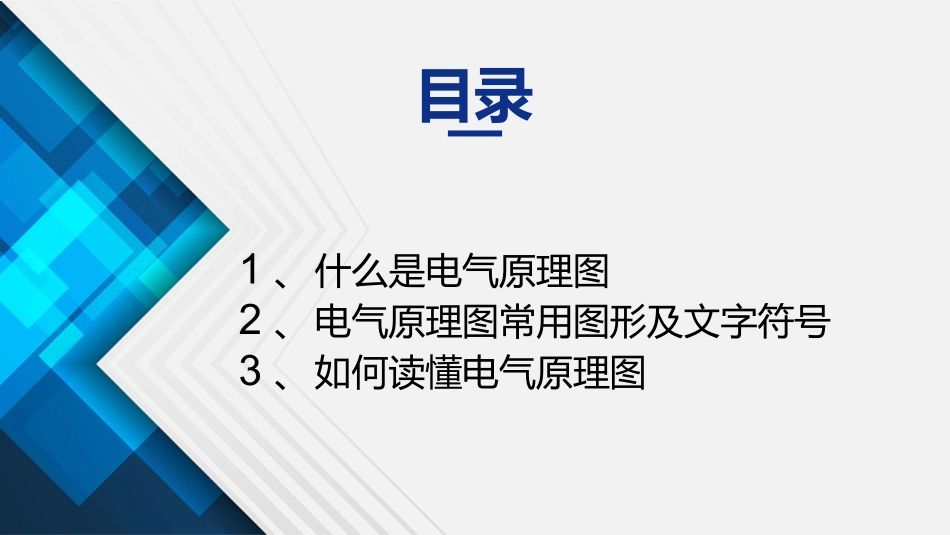

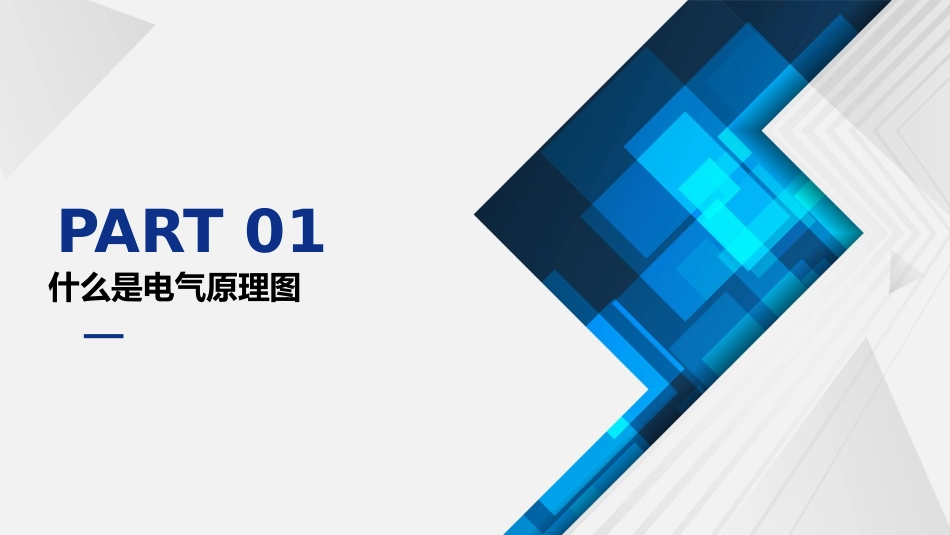

如何看懂电气原理图时间：2019.2.14目录1、什么是电气原理图2、电气原理图常用图形及文字符号3、如何读懂电气原理图PART01什么是电气原理图电气原理图定义电气原理图是电气系统图的一种，用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。是根据控制线图工作原理绘制的，具有结构简单，层次分明。主要用于研究和分析电路工作原理。电气原理图是用来表明设备的工作原理及各电器元件间的作用，一般由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成。这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。PART02电气原理图常用图形及文字符号常用图形及文字符号1、刀开关名称：刀开关（隔离刀闸）图形符号：文字符号：QS用途：使电源与负载可靠隔离，有明显分断口。（严禁带负荷操作）一、配电器件常用图形及文字符号2、熔断器名称：熔断器（保险管）图形符号：文字符号：FU用途：短路保护及过载保护。常用图形及文字符号3、低压断路器名称：断路器图形符号：文字符号：QF(DL)用途：短路保护，能分断数千安培甚至几十千安培的短路电流，可以带负载操作。常用图形及文字符号二、控制器件1、接触器名称：接触器图形符号：文字符号：KM用途：用弱电流控制强电流，通过控制其线圈的得电或失电实现远程操作主触点频繁的接通或断开不超过额定电流负载。常用图形及文字符号2、热继电器名称：热继电器图形符号：文字符号：FR（FH）用途：主要用于电动机的过载保护，配合接触器使用。常用图形及文字符号3、中间继电器名称：中间继电器图形符号：文字符号：KA用途：中继继电器的触点容量小，允许通过的电流小，一般用于控制电路的接点扩展。常用图形及文字符号4、按钮名称：按钮图形符号：文字符号：SB（SBS）用途：按下时接通或断开控制回路，松开时复位。常用的有红色、绿色、蓝色、黑色等。常用图形及文字符号5、急停按钮名称：急停按钮图形符号：文字符号：SB（JT）用途：通常为常闭触点，串联于控制回路，按下后接点断开，松手不会自动复位，要复位时需旋转蘑菇头（或向外拉动）。常用图形及文字符号6、旋钮名称：旋钮（选择开关）图形符号：文字符号：SA用途：有多个档位，多组触点，不同档位对应不同的触点接通或断开。用于控制电路的快速切换，实现不同的控制功能。常用图形及文字符号7、行程开关名称：行程开关（限位开关）图形符号：文字符号：SQ用途：有多个档位，多组触点，不同档位对应不同的触点接通或断开。用于控制电路的快速切换，实现不同的控制功能。常用图形及文字符号8、指示灯名称：指示灯（信号灯）图形符号：文字符号：H（HG/HR/HB）用途：用于反馈设备的运行状态。使用时应注意其电压及交、直流。常用图形及文字符号8、时间继电器常用图形及文字符号常用图形及文字符号PART03如何读懂电气原理图读懂原理图方法控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析。各种电气原理图都是由各种不同的电路,如主电路,辅助电路以及各种电气设备图形符号和文字组成的.图中的每个图形符号,文字符号都有着不同的含义,必须在看图前加以了解和掌握.读懂原理图方法一般来说,,主电路是供给某些电气设备电源的.它受辅助电路的控制.而辅助电路是供给控制电器电源用的,也是控制主电路动作的电路.图中每个图形和符号都标志着各种电气设备,组件的名称和作用,掌握了图中的设备和组件的名称及作用后,便可看图了。电气原理图一般分为主回路和辅助回路两大部分。辅助回路的是要作用就是控制主回路，而主回路中一般通过大电流，所以它主要是用来控制回路中大功...
