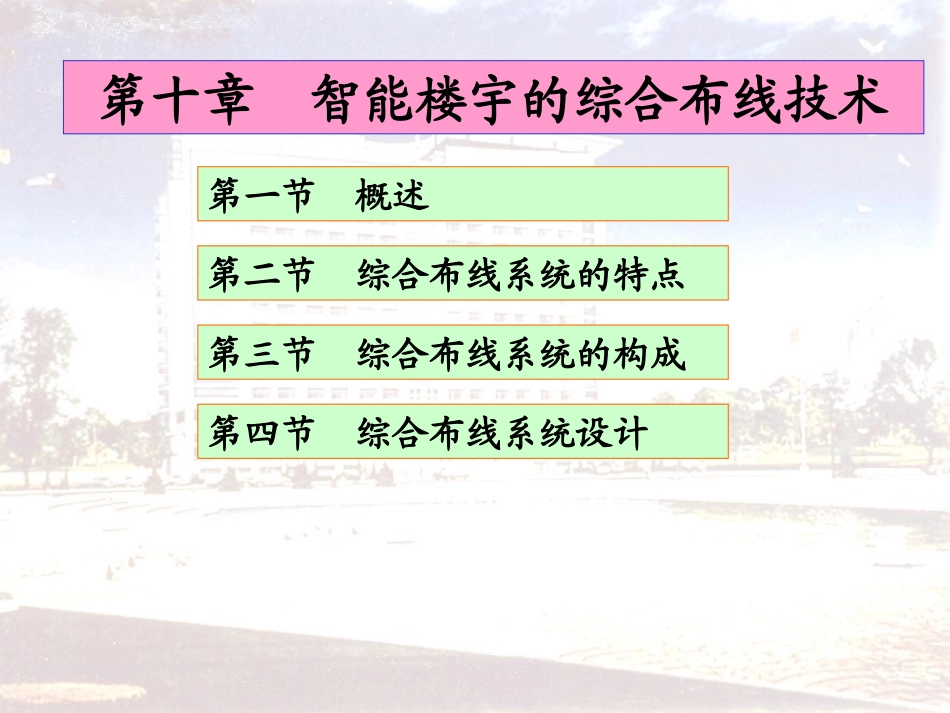

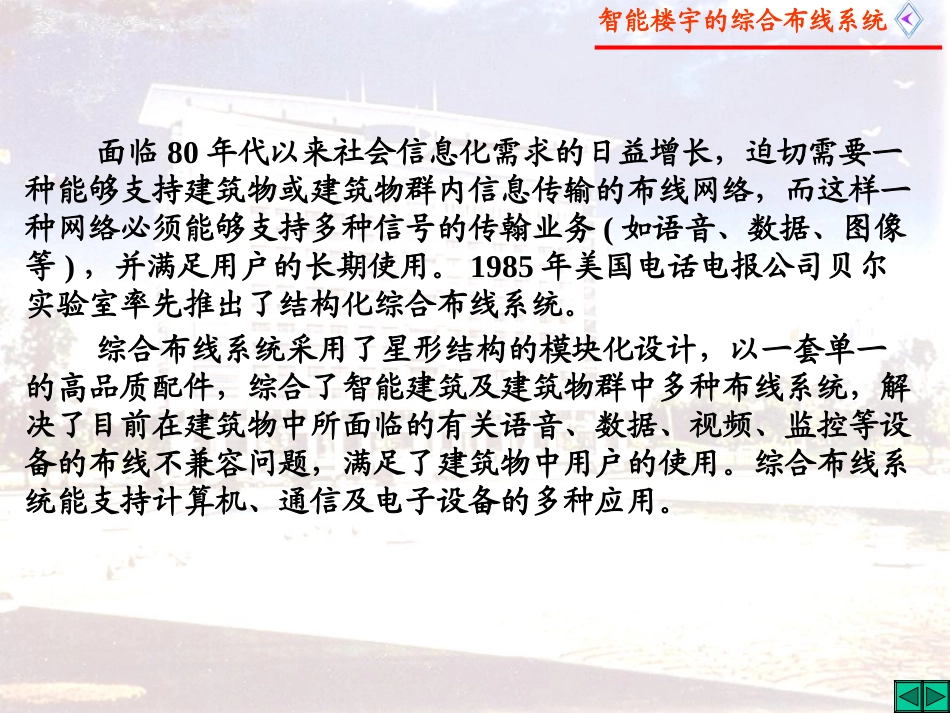

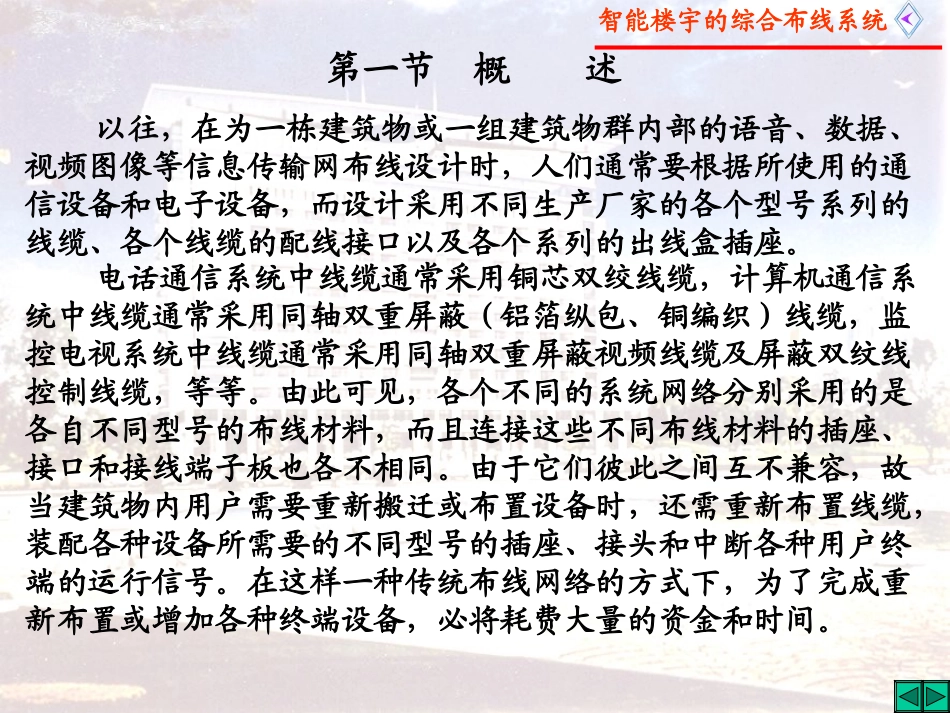

第十章智能楼宇的综合布线技术第一节概述第二节综合布线系统的特点第三节综合布线系统的构成第四节综合布线系统设计智能楼宇的综合布线系统以往，在为一栋建筑物或一组建筑物群内部的语音、数据、视频图像等信息传输网布线设计时，人们通常要根据所使用的通信设备和电子设备，而设计采用不同生产厂家的各个型号系列的线缆、各个线缆的配线接口以及各个系列的出线盒插座。电话通信系统中线缆通常采用铜芯双绞线缆，计算机通信系统中线缆通常采用同轴双重屏蔽(铝箔纵包、铜编织)线缆，监控电视系统中线缆通常采用同轴双重屏蔽视频线缆及屏蔽双纹线控制线缆，等等。由此可见，各个不同的系统网络分别采用的是各自不同型号的布线材料，而且连接这些不同布线材料的插座、接口和接线端子板也各不相同。由于它们彼此之间互不兼容，故当建筑物内用户需要重新搬迁或布置设备时，还需重新布置线缆，装配各种设备所需要的不同型号的插座、接头和中断各种用户终端的运行信号。在这样一种传统布线网络的方式下，为了完成重新布置或增加各种终端设备，必将耗费大量的资金和时间。第一节概述智能楼宇的综合布线系统面临80年代以来社会信息化需求的日益增长，迫切需要一种能够支持建筑物或建筑物群内信息传输的布线网络，而这样一种网络必须能够支持多种信号的传翰业务(如语音、数据、图像等)，并满足用户的长期使用。1985年美国电话电报公司贝尔实验室率先推出了结构化综合布线系统。综合布线系统采用了星形结构的模块化设计，以一套单一的高品质配件，综合了智能建筑及建筑物群中多种布线系统，解决了目前在建筑物中所面临的有关语音、数据、视频、监控等设备的布线不兼容问题，满足了建筑物中用户的使用。综合布线系统能支持计算机、通信及电子设备的多种应用。智能楼宇的综合布线系统第二节综合布线系统的特点综合布线系统是为了综合业务数据网(ISDN)的发展需求而特别设计的一套布线系统，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输介质进行综合，方便地在智能楼宇中组成一套标准、灵活、开放的布线系统。系统具有如下特点：1）综合性：在传统的布线方式中，语音、数据、监控等各个系统互不关联，需分别独立设计。不仅设计复杂，而且施工协调工作量大，工程交付使用后，用户难以统一管理。更重要的是各个系统没有统一的标准，没有统一的传输介质、配线插座和接头，所以彼此互不相容。若要改变终端的位置或更换、增加设备，就必须重新布线。不利于办公室空间的重新规划和网络扩充，无法满足当今时代对信息网络的要求。综合布线系统最突出的优点就体现在它的综合性。它以一套标准的布线系统，综合了建筑物与建筑群中多种配线系统。其中包括：智能楼宇的综合布线系统（1）模拟与数字的语音系统；（2）高速与低速的数据系统；（4）电视会议与安全监视系统；（3）传真机、图形终端、绘图仪等需要传输的图像资料；（5）建筑物的安全报警与空调控制系统。这样不仅解决了目前建筑物中面临的语音、数据、视频与监控等设备不兼容问题，而且与传统布线方式相比较具有很高的经济性。因为综合布线系统所综合的各个系统的全部硬件供应以及整个建筑物布线系统的设计、安装、调试与维护可一次完成，从而大大减少了重复费用。综合布线系统综合的系统个数越多，性能价格比就越高。其与传统布线方式性能价格比的比较见图所示。智能楼宇的综合布线系统传统方式PDS方式性能/价格比时间综合布线系统与传统布线方式性能价格比曲线0智能楼宇的综合布线系统2）模块化设计综合布线系统采用星形拓扑结构的模块化设计，使系统很容易在配线上扩充和重新规划。由于工作站是由节点向外增设，所以每条线路与其他线路无关。若一条线路出现故障，并不影响其他线路的运行，为线路的运行维护及故障检修提供了方便，保证了系统的可靠性。另外在更改和重新布置设备时，只会影响与此相关那条线路，不会因此而更改整体配线系统。这样不仅可保护先前在配线方面的投资，而且能将当前和未来的语音和数据设备、互联设备、网络管理产品方便地扩展进去，所以具有发展性。3）先进...
