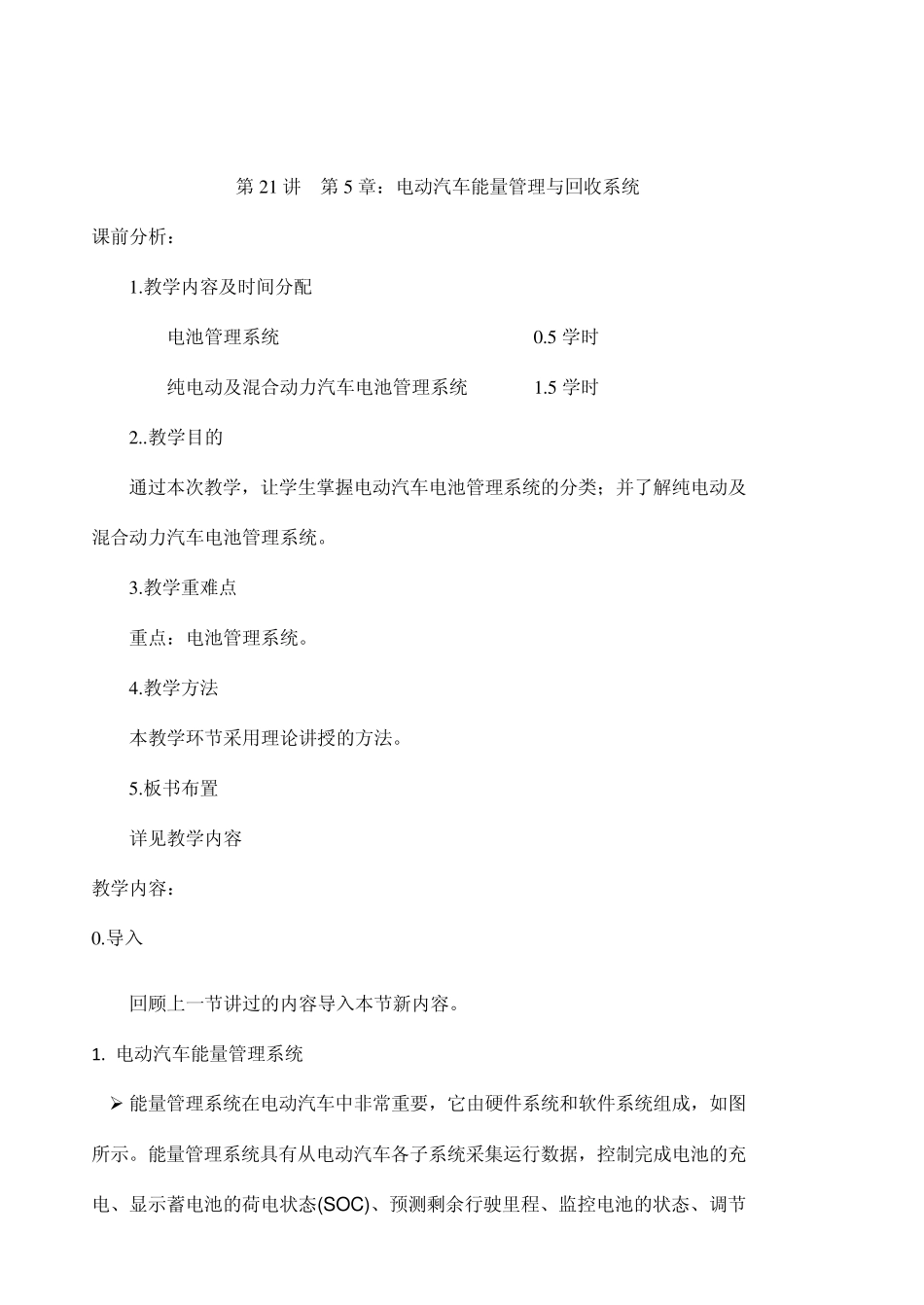

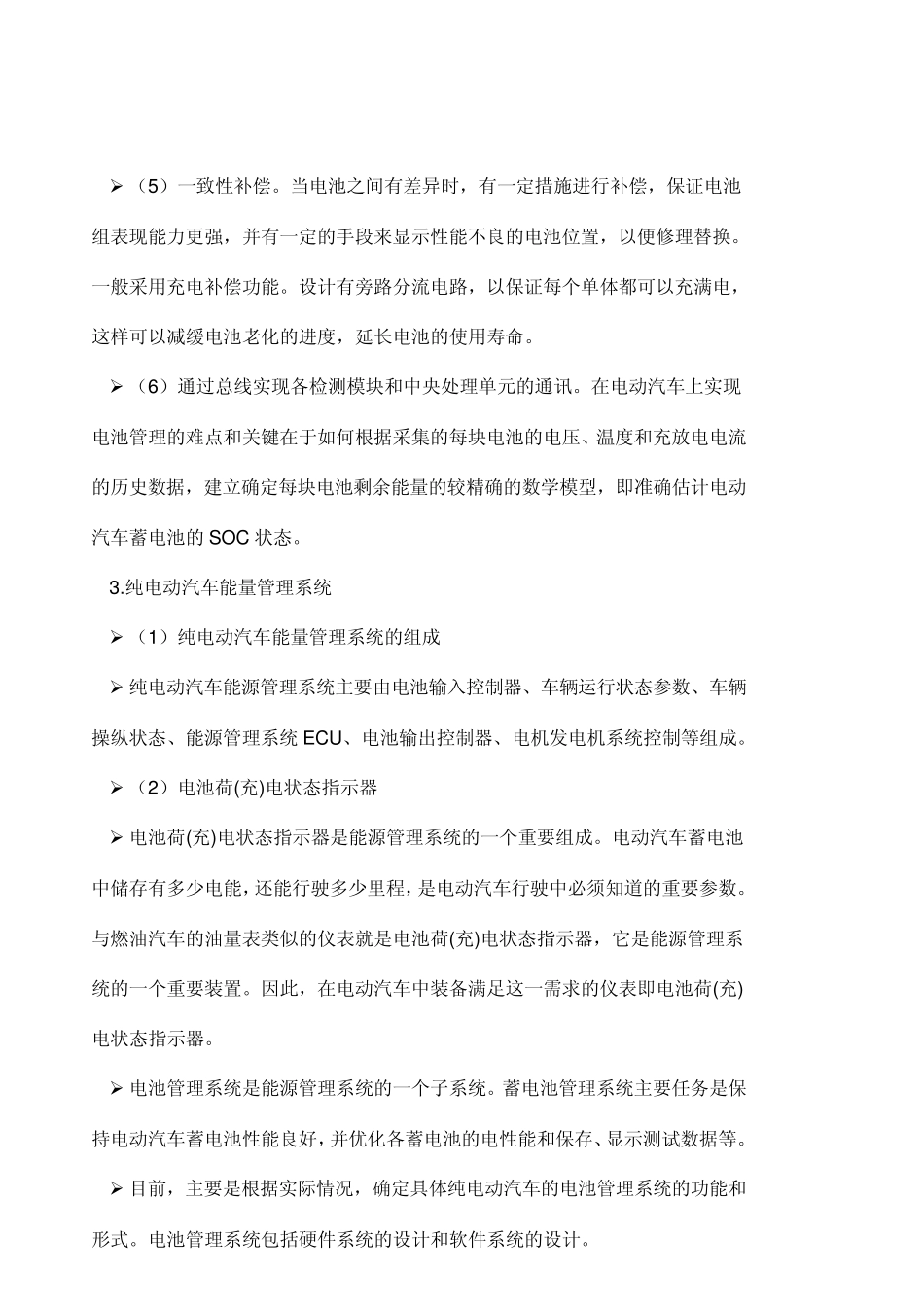

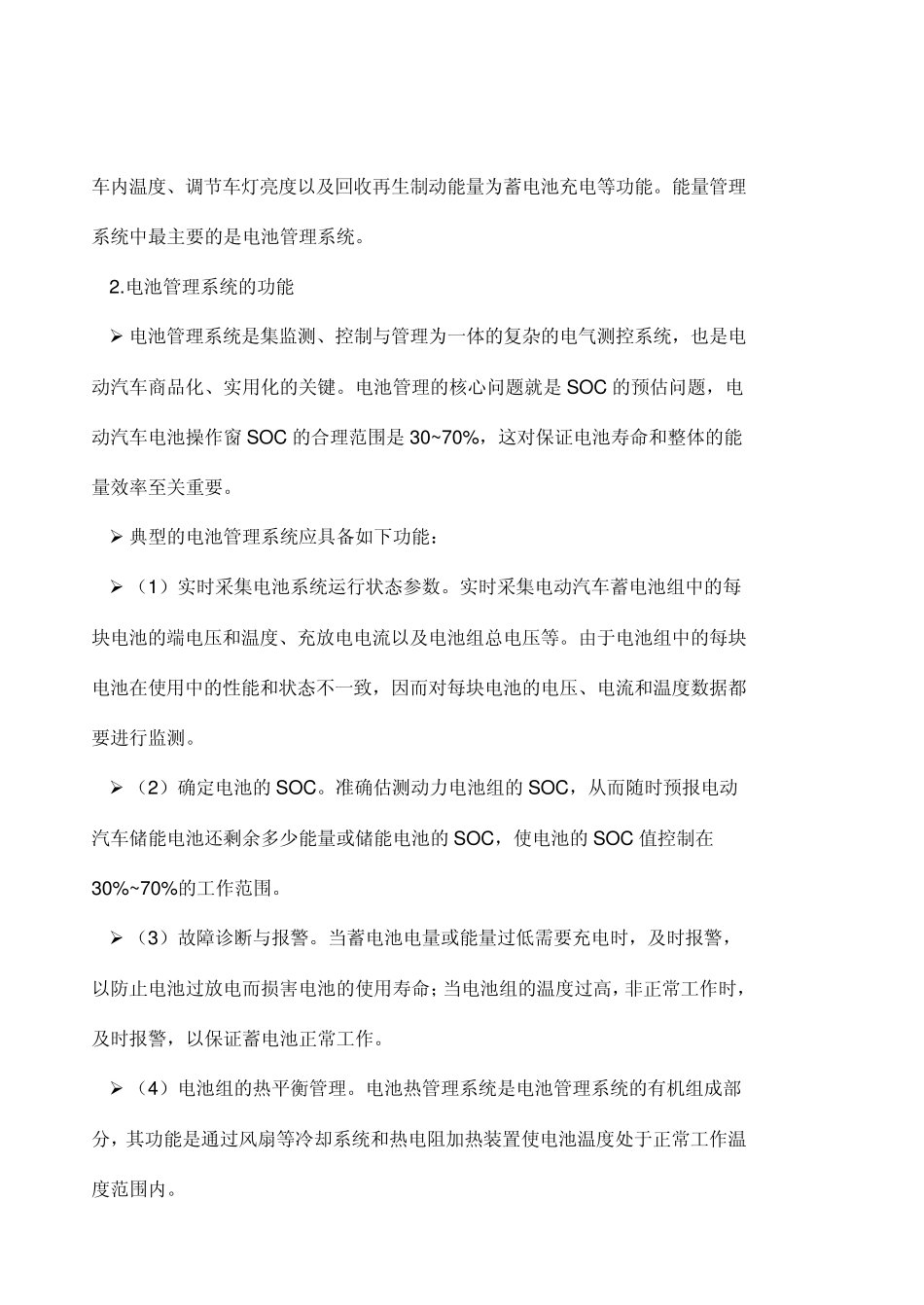

第2 1 讲 第5 章：电动汽车能量管理与回收系统 课前分析： 1 .教学内容及时间分配 电池管理系统 0 .5 学时 纯电动及混合动力汽车电池管理系统 1 .5 学时 2 ..教学目的 通过本次教学，让学生掌握电动汽车电池管理系统的分类；并了解纯电动及混合动力汽车电池管理系统。 3 .教学重难点 重点：电池管理系统。 4 .教学方法 本教学环节采用理论讲授的方法。 5 .板书布置 详见教学内容 教学内容： 0 .导入 回顾上一节讲过的内容导入本节新内容。 1 . 电动汽车能量管理系统 能量管理系统在电动汽车中非常重要，它由硬件系统和软件系统组成，如图所示。能量管理系统具有从电动汽车各子系统采集运行数据，控制完成电池的充电、显示蓄电池的荷电状态(SOC)、预测剩余行驶里程、监控电池的状态、调节 车内温度、调节车灯亮度以及回收再生制动能量为蓄电池充电等功能。能量管理系统中最主要的是电池管理系统。 2.电池管理系统的功能 电池管理系统是集监测、控制与管理为一体的复杂的电气测控系统，也是电动汽车商品化、实用化的关键。电池管理的核心问题就是 SOC 的预估问题，电动汽车电池操作窗 SOC 的合理范围是 30~70%，这对保证电池寿命和整体的能量效率至关重要。 典型的电池管理系统应具备如下功能： （1）实时采集电池系统运行状态参数。实时采集电动汽车蓄电池组中的每块电池的端电压和温度、充放电电流以及电池组总电压等。由于电池组中的每块电池在使用中的性能和状态不一致，因而对每块电池的电压、电流和温度数据都要进行监测。 （2）确定电池的 SOC。准确估测动力电池组的 SOC，从而随时预报电动汽车储能电池还剩余多少能量或储能电池的 SOC，使电池的 SOC 值控制在30%~70%的工作范围。 （3）故障诊断与报警。当蓄电池电量或能量过低需要充电时，及时报警，以防止电池过放电而损害电池的使用寿命；当电池组的温度过高，非正常工作时，及时报警，以保证蓄电池正常工作。 （4）电池组的热平衡管理。电池热管理系统是电池管理系统的有机组成部分，其功能是通过风扇等冷却系统和热电阻加热装置使电池温度处于正常工作温度范围内。 （5）一致性补偿。当电池之间有差异时，有一定措施进行补偿，保证电池组表现能力更强，并有一定的手段来显示性能不良的电池位置，以便修理替换。一般采用充电补偿功能。设计有旁路分流电路，以保证每个单体都可以充满电，这样可以...
