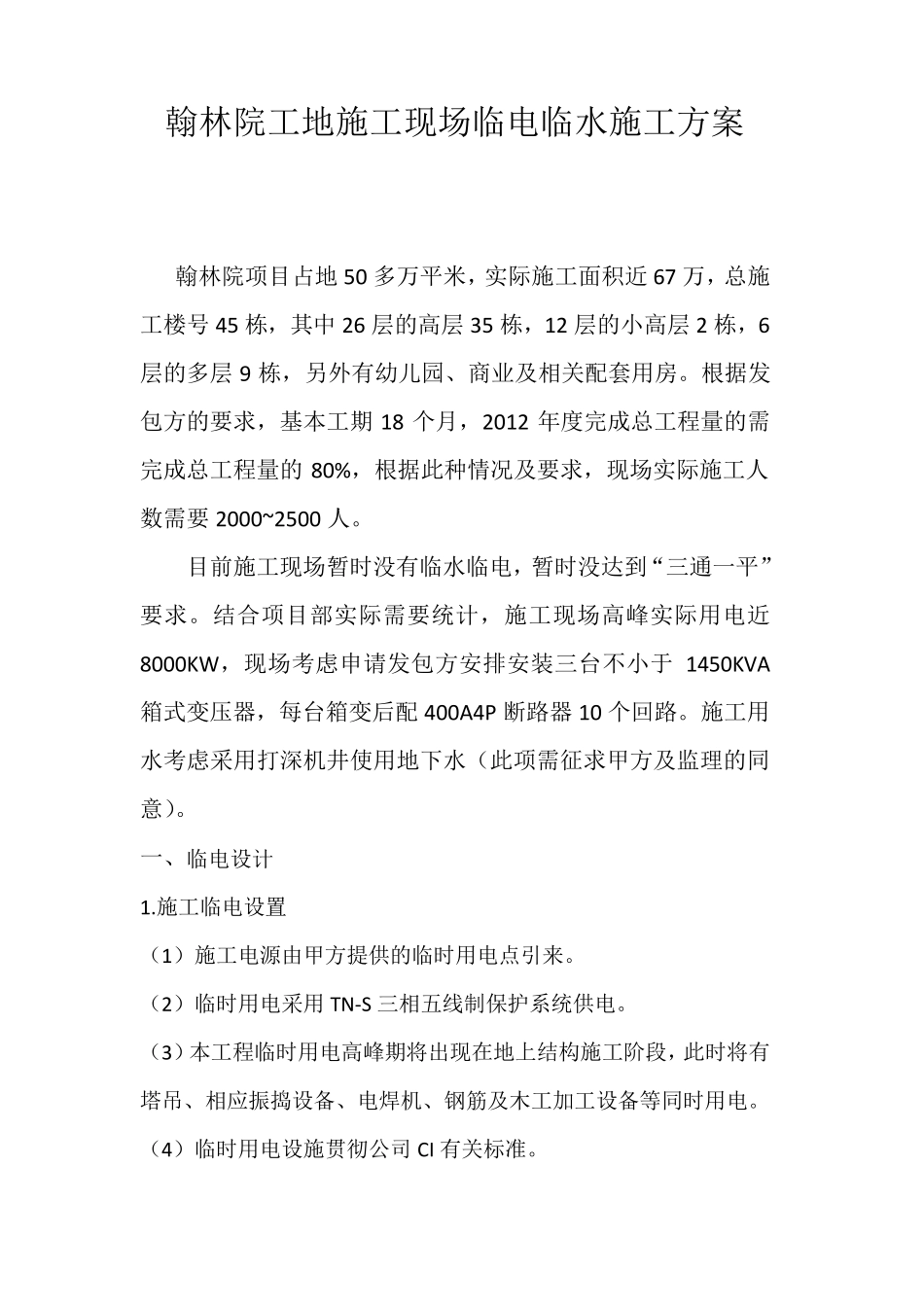

翰林院工地施工现场临电临水施工方案 翰林院项目占地50 多万平米，实际施工面积近67 万，总施工楼号45 栋，其中26 层的高层35 栋，12 层的小高层2 栋，6层的多层9 栋，另外有幼儿园、商业及相关配套用房。根据发包方的要求，基本工期18 个月，2012 年度完成总工程量的需完成总工程量的80%，根据此种情况及要求，现场实际施工人数需要2000~2500 人。 目前施工现场暂时没有临水临电，暂时没达到“三通一平”要求。结合项目部实际需要统计，施工现场高峰实际用电近8000KW，现场考虑申请发包方安排安装三台不小于 1450KVA箱式变压器，每台箱变后配400A4P 断路器 10 个回路。施工用水考虑采用打深机井使用地下水（此项需征求甲方及监理的同意）。 一、临电设计 1.施工临电设置 （1）施工电源由甲方提供的临时用电点引来。 （2）临时用电采用TN-S 三相五线制保护系统供电。 （3）本工程临时用电高峰期将出现在地上结构施工阶段，此时将有塔吊、相应振捣设备、电焊机、钢筋及木工加工设备等同时用电。 （4）临时用电设施贯彻公司 CI 有关标准。 （5）临时用电设施标准按照安徽省阜阳市的有关规定执行。 （6）施工现场临电平面布置见：附图-1 3.临电负荷计算书 （1）施工高峰期主要施工机械配置表 施工现场临时用电设备情况见下表： 1#箱变 序号 设备名称 规格型号 数量 功率 总功率 （KW） （KW） 1 塔吊 ST50/15 6 50 300 动力 2 外用电梯 SCD200/200 2 60 120 动力 3 外吊龙门架 7 15 105 动力 4 砼输送泵 HBT60 1 110 110 动力 5 电焊机 BX-500 8 30 240 焊机 6 插入式振捣棒 Φ 70/50 12 1.5 18 动力 7 压刨 MJ106 2 4.5 9 动力 8 电锯 M1B-80/1 2 3 6 动力 9 钢筋切断机 GWJ40 4 4.5 18 动力 10 钢筋弯曲机 GQ50A 4 4.5 18 动力 11 钢筋调直机 GJ614/4 2 4.5 9 动力 12 空压机 VY9/7 2 7.5 15 动力 13 搅拌机 6 4.5 27 动力 14 消防水泵 2 11 22 动力 15 镝灯 18 3.5 63 照明 16 碘钨灯 20 1 20 照明 17 办公区 40 4 160 照明 18 生活区 160 2.5 400 照明 其中该表中： 动力设备总功率： ΣP1=300+120+105+110+18+9+618+18+9++15+27+22=777KW ） 焊接设备总功率： ΣP2=240KW 照明或电热设备总功率： ΣP3=63+20+160+400=643KW 总用电负荷计算 用电高峰期用电总功率P=...
