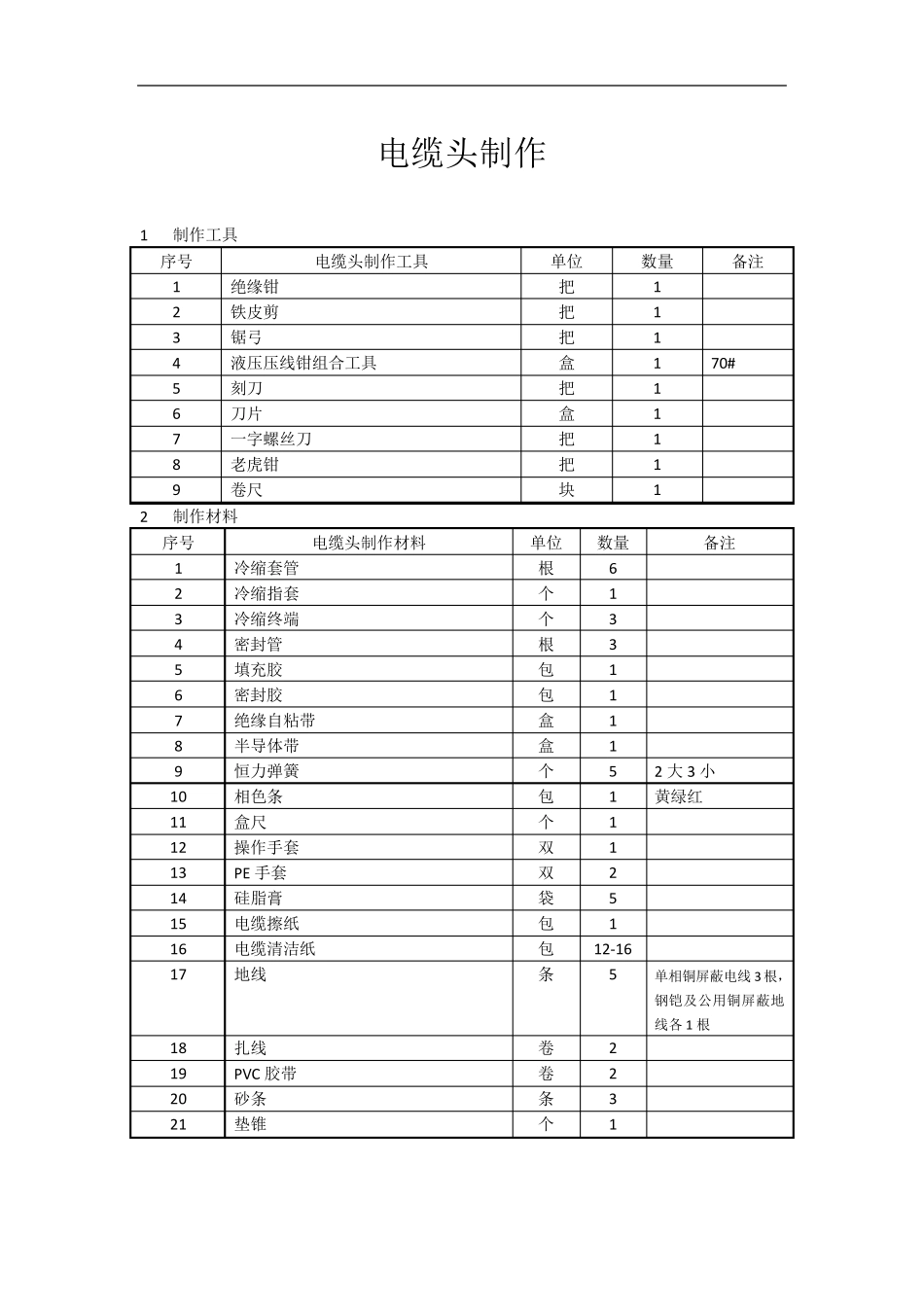

电缆头制作 1 制作工具 序号 电缆头制作工具 单位 数量 备注 1 绝缘钳 把 1 2 铁皮剪 把 1 3 锯弓 把 1 4 液压压线钳组合工具 盒 1 70# 5 刻刀 把 1 6 刀片 盒 1 7 一字螺丝刀 把 1 8 老虎钳 把 1 9 卷尺 块 1 2 制作材料 序号 电缆头制作材料 单位 数量 备注 1 冷缩套管 根 6 2 冷缩指套 个 1 3 冷缩终端 个 3 4 密封管 根 3 5 填充胶 包 1 6 密封胶 包 1 7 绝缘自粘带 盒 1 8 半导体带 盒 1 9 恒力弹簧 个 5 2 大 3 小 10 相色条 包 1 黄绿红 11 盒尺 个 1 12 操作手套 双 1 13 PE 手套 双 2 14 硅脂膏 袋 5 15 电缆擦纸 包 1 16 电缆清洁纸 包 12-16 17 地线 条 5 单相铜屏蔽电线3 根,钢铠及公用铜屏蔽地线各 1 根 18 扎线 卷 2 19 PVC 胶带 卷 2 20 砂条 条 3 21 垫锥 个 1 3 26/35KV 电缆规格适用电缆绝缘外径 26/35KV 电缆规格 50-95(m m 2) 120-240(m m 2) 300-400(m m 2) 适用电缆绝缘外径 Ф28.5-Ф35.5(m m ) Ф30-Ф42(m m ) Ф51.4-Ф47(m m ) 4 35KV 电缆结构 电缆由外到内分别为:外护套-钢铠-内护层-无纺布(包带)-填充-屏蔽层-外半导体层-绝缘层-内半导体层-导体(线芯) 5 各部分主要技术指标和要求 序号 部分 工艺要求 附图 1 导体 联接电阻小联接稳定,能经得起故障电流的冲击,长期运行后其接触电阻不应大于电缆线芯本体长度电阻 1.2 倍。 导体表面应光洁、无油污屏蔽无损伤及无绝缘毛刺、锐边,无凸起或断裂的单线。导体应为圆形并绞合紧压,紧压系数不小于 0.9。 导体是提供负荷电流的通路。 导体截面和直流电阻:由于电流通过导体时因导体存在电阻而会产生热,因此,要根据输送电流量选择合适的导体截面,其直流电阻应符合规定值,以满足电缆运行时的热稳定要求。 导体结构:导体也是电缆工作时的高压电极, 而且其表面电场强度最大,如果局部有毛刺则该 处 的 电 场 强 度 会 更大。因此,设计和生产中以及使用部门在制作接头的导体连接时,要解决的主要技术问题之一就是力图使导体表面尽量做到光滑圆整无毛刺,以改善导体表面电场分布。 2 金属屏蔽 金属屏蔽由重叠绕包的软铜带组成,铜带连接应采用焊接方式,满足短路温度要求。绕包应圆整光滑,搭盖率应不小于 20%,且屏蔽应接触良好。 形成...
