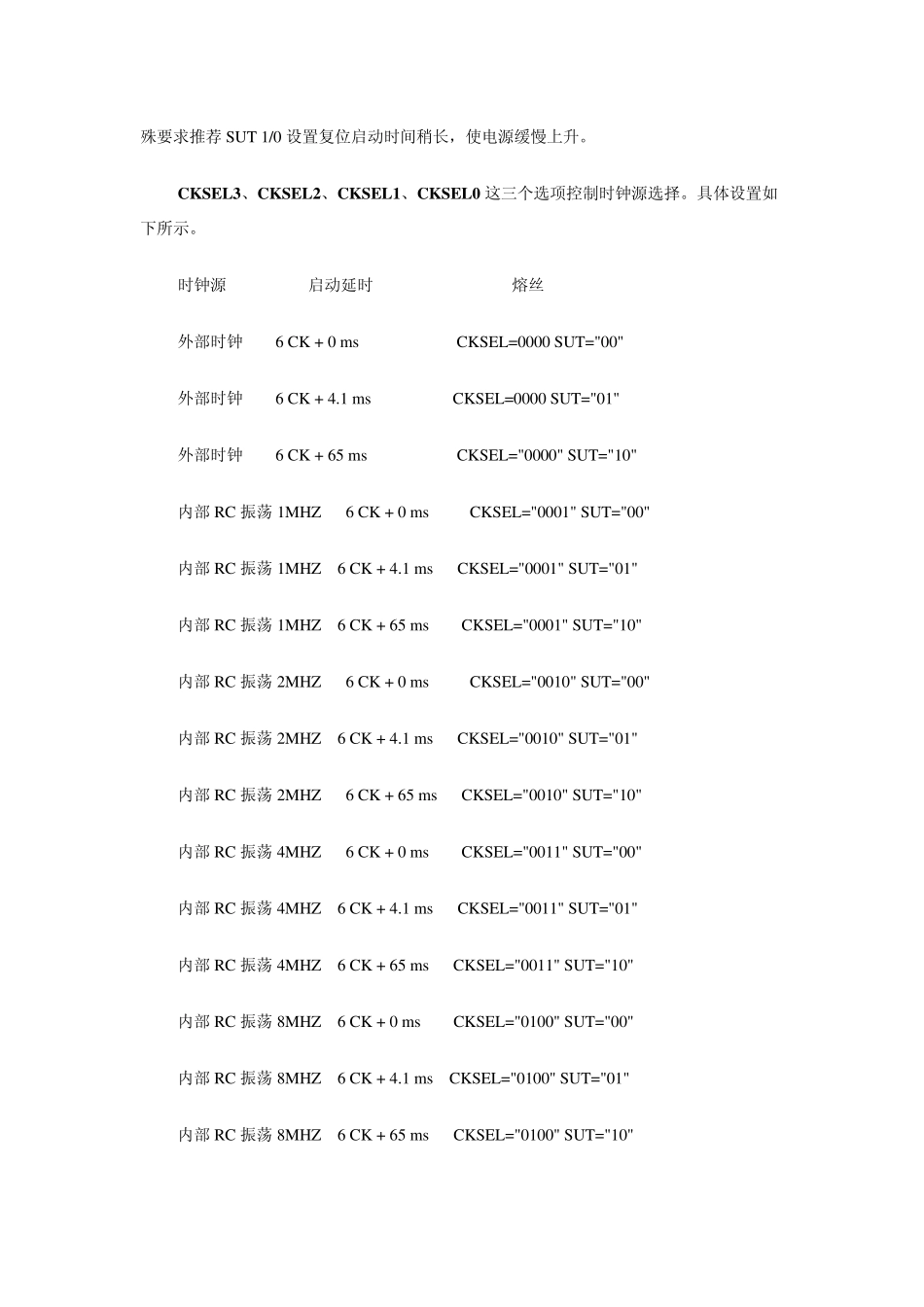

浅谈AVR单片机熔丝位设置 对于初学者来说，AVR 的熔丝位真是“高深莫测”，稍不注意，单片机就锁死了，本人也是这样经历过来的，号称 AVR 杀手，哈哈，这是玩笑啦。不过只要搞懂了每个熔丝位选项的具体含义就不怕你去折腾了，下面我就结合我的使用心得，做一下总结，如有不当之处请多多包涵，及时加以指正。 打开 progispz 这个软件，熔丝位的设置界面如下所示。 下面来逐一介绍每个选项的含义。需要注明一点，在这个软件里，1 表示禁止，0 表示允许，也有说1 代表未编程，0 代表编程。和我们的常规思维有点不同，需多加注意。 BODLEVEL(BOD 电平选择)： 1：2.7V 电平； 0：4.0V 电平： BODEN(BOD 功能控制)： 1：BOD 功能禁止；0：BOD 功能允许 使用方法：如果 BODEN 使能(复选框选中)启动掉电检测，则检测电平由 BODLEVEL决定。一旦 VCC 下降到触发电平(2.7v 或 4.0v)以下，MCU 复位；当 VCC 电平大于触发电平后，经过 tTOUT 延时周后重新开始工作。因为 M16L 可以工作在 2.7v～5.5v，所以触发电平可选 2.7v(BODLEVEL=1)或 4.0v(BODLEVEL=0);而 M16 工作在 4.5～5.5V，所以只能选 BODLEVEL=0。 SUT1 和 SUT0：复位启动时间选择。当选择不同晶振时，SUT 有所不同。如果没有特殊要求推荐SUT 1/0 设置复位启动时间稍长，使电源缓慢上升。 CKSEL3、CKSEL2、CKSEL1、CKSEL0 这三个选项控制时钟源选择。具体设置如下所示。 时钟源 启动延时 熔丝 外部时钟 6 CK + 0 ms CKSEL=0000 SUT="00" 外部时钟 6 CK + 4.1 ms CKSEL=0000 SUT="01" 外部时钟 6 CK + 65 ms CKSEL="0000" SUT="10" 内部 RC 振荡 1MHZ 6 CK + 0 ms CKSEL="0001" SUT="00" 内部 RC 振荡 1MHZ 6 CK + 4.1 ms CKSEL="0001" SUT="01" 内部 RC 振荡 1MHZ 6 CK + 65 ms CKSEL="0001" SUT="10" 内部 RC 振荡 2MHZ 6 CK + 0 ms CKSEL="0010" SUT="00" 内部 RC 振荡 2MHZ 6 CK + 4.1 ms CKSEL="0010" SUT="01" 内部 RC 振荡 2MHZ 6 CK + 65 ms CKSEL="0010" SUT="10" 内部 RC 振荡 4MHZ 6 CK + 0 ms CKSEL="0011" SUT="00" 内部 RC 振荡 4MHZ 6 CK + 4.1 ms CKSEL="0011" SUT="01" 内部 RC 振荡 4MHZ 6 CK + 65 ms CKSEL="0011" SUT="10" 内部 RC 振荡 8MHZ 6 CK + 0 ms CKSEL="0100" SUT="...
