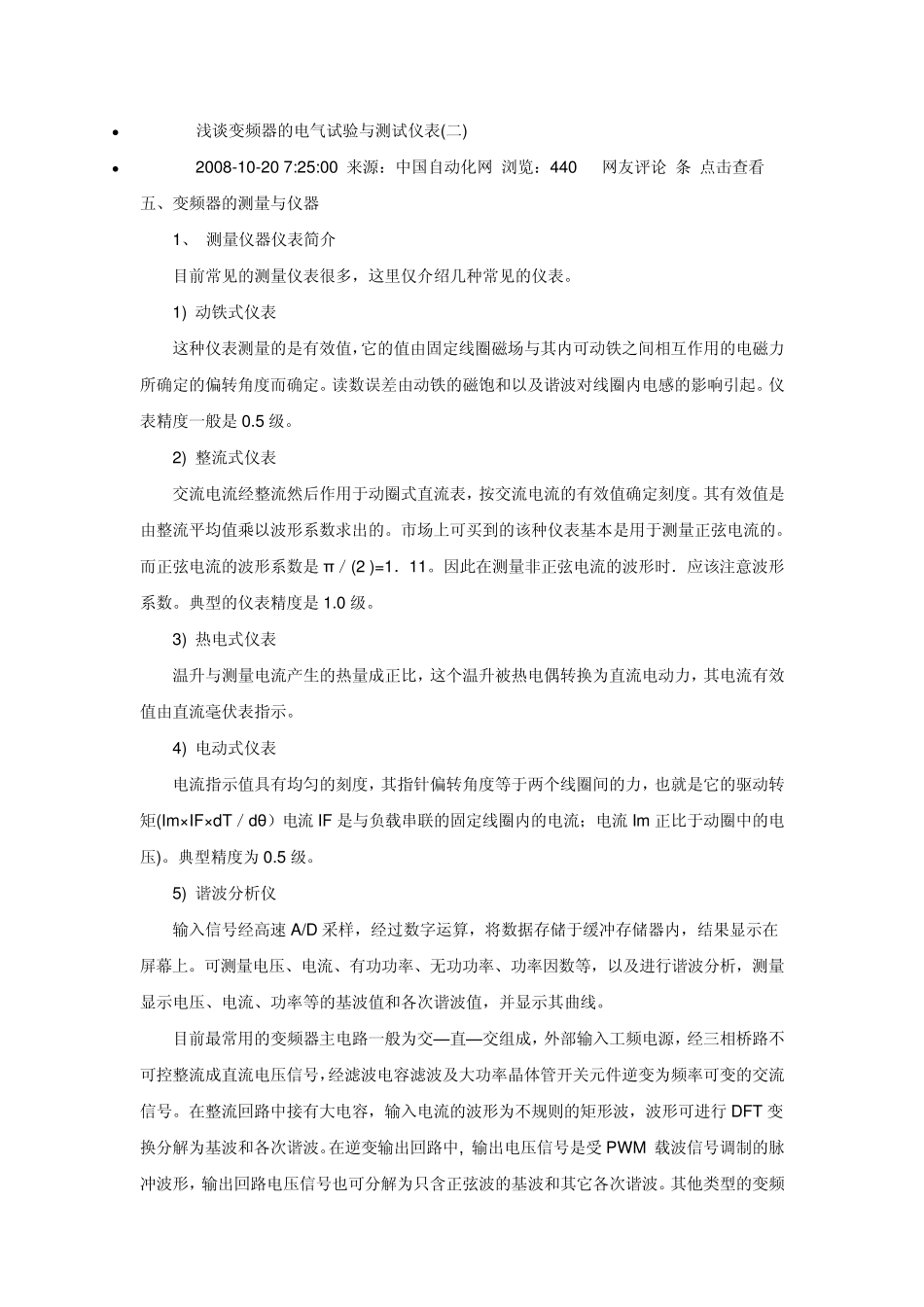

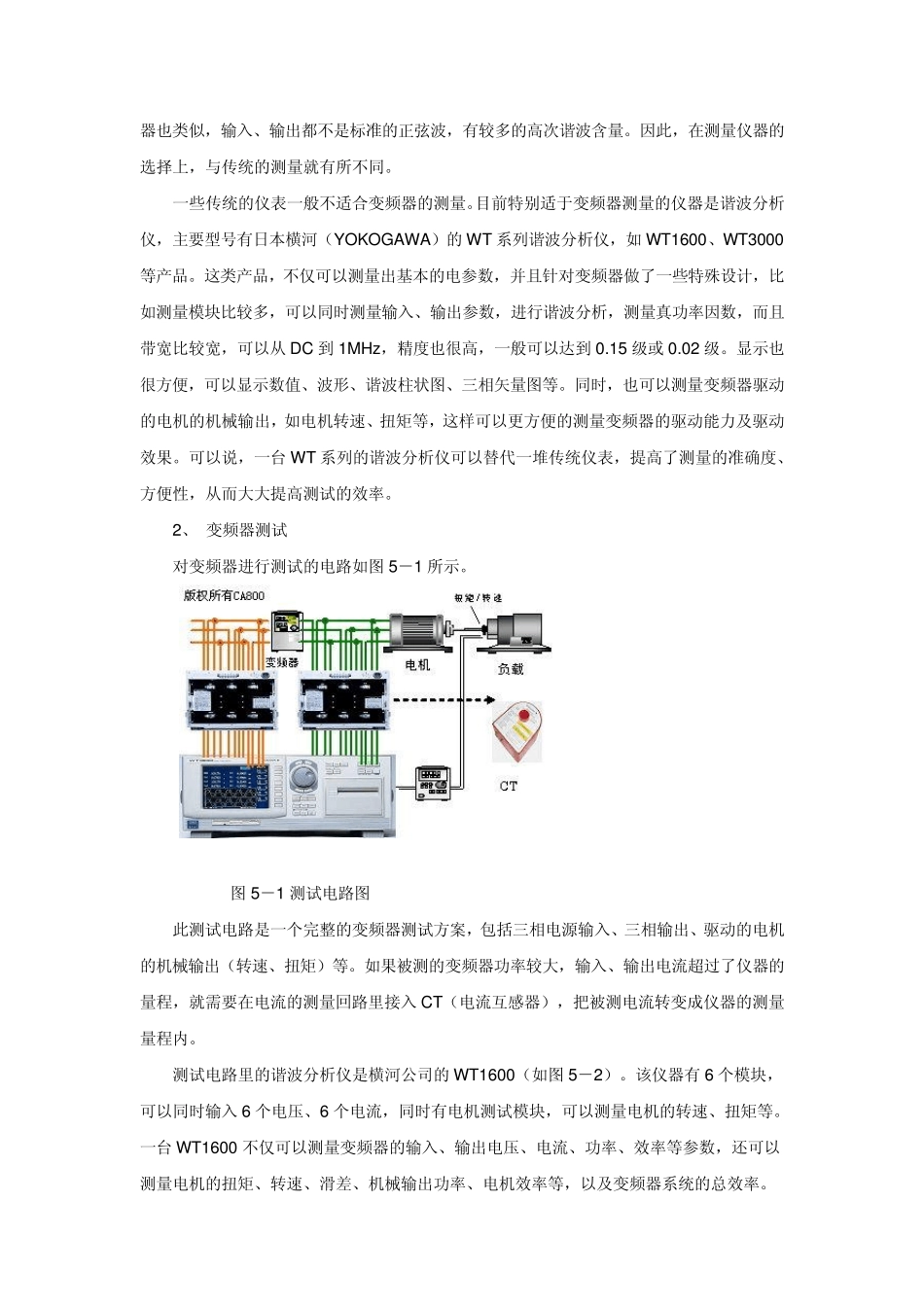

浅谈变频器的电气试验与测试仪表(二) 2008-10-20 7:25:00 来源：中国自动化网 浏览：440 网友评论 条 点击查看 五、变频器的测量与仪器 1、 测量仪器仪表简介 目前常见的测量仪表很多，这里仅介绍几种常见的仪表。 1) 动铁式仪表 这种仪表测量的是有效值，它的值由固定线圈磁场与其内可动铁之间相互作用的电磁力所确定的偏转角度而确定。读数误差由动铁的磁饱和以及谐波对线圈内电感的影响引起。仪表精度一般是 0.5 级。 2) 整流式仪表 交流电流经整流然后作用于动圈式直流表，按交流电流的有效值确定刻度。其有效值是由整流平均值乘以波形系数求出的。市场上可买到的该种仪表基本是用于测量正弦电流的。而正弦电流的波形系数是 π／(2 )=1．11。因此在测量非正弦电流的波形时．应该注意波形系数。典型的仪表精度是 1.0 级。 3) 热电式仪表 温升与测量电流产生的热量成正比，这个温升被热电偶转换为直流电动力，其电流有效值由直流毫伏表指示。 4) 电动式仪表 电流指示值具有均匀的刻度，其指针偏转角度等于两个线圈间的力，也就是它的驱动转矩(Im×IF×dT／dθ）电流 IF 是与负载串联的固定线圈内的电流；电流 Im 正比于动圈中的电压)。典型精度为 0.5 级。 5) 谐波分析仪 输入信号经高速 A/D 采样，经过数字运算，将数据存储于缓冲存储器内，结果显示在屏幕上。可测量电压、电流、有功功率、无功功率、功率因数等，以及进行谐波分析，测量显示电压、电流、功率等的基波值和各次谐波值，并显示其曲线。 目前最常用的变频器主电路一般为交— 直— 交组成，外部输入工频电源，经三相桥路不可控整流成直流电压信号，经滤波电容滤波及大功率晶体管开关元件逆变为频率可变的交流信号。在整流回路中接有大电容，输入电流的波形为不规则的矩形波，波形可进行 DFT 变换分解为基波和各次谐波。在逆变输出回路中, 输出电压信号是受 PWM 载波信号调制的脉冲波形，输出回路电压信号也可分解为只含正弦波的基波和其它各次谐波。其他类型的变频器也类似，输入、输出都不是标准的正弦波，有较多的高次谐波含量。因此，在测量仪器的选择上，与传统的测量就有所不同。 一些传统的仪表一般不适合变频器的测量。目前特别适于变频器测量的仪器是谐波分析仪，主要型号有日本横河（YOKOGAWA）的 WT 系列谐波分析仪，如 WT1600、WT3000等产品。这类产品，不仅可以测量出基本的电参数，并且针对变频器做了一...
