电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

浅谈钢轨闪光接触焊工艺参数的选择及常见缺陷的预防措施VIP免费

浅谈钢轨闪光接触焊工艺参数的选择及常见缺陷的预防措施_第1页
1/11
浅谈钢轨闪光接触焊工艺参数的选择及常见缺陷的预防措施_第2页
2/11

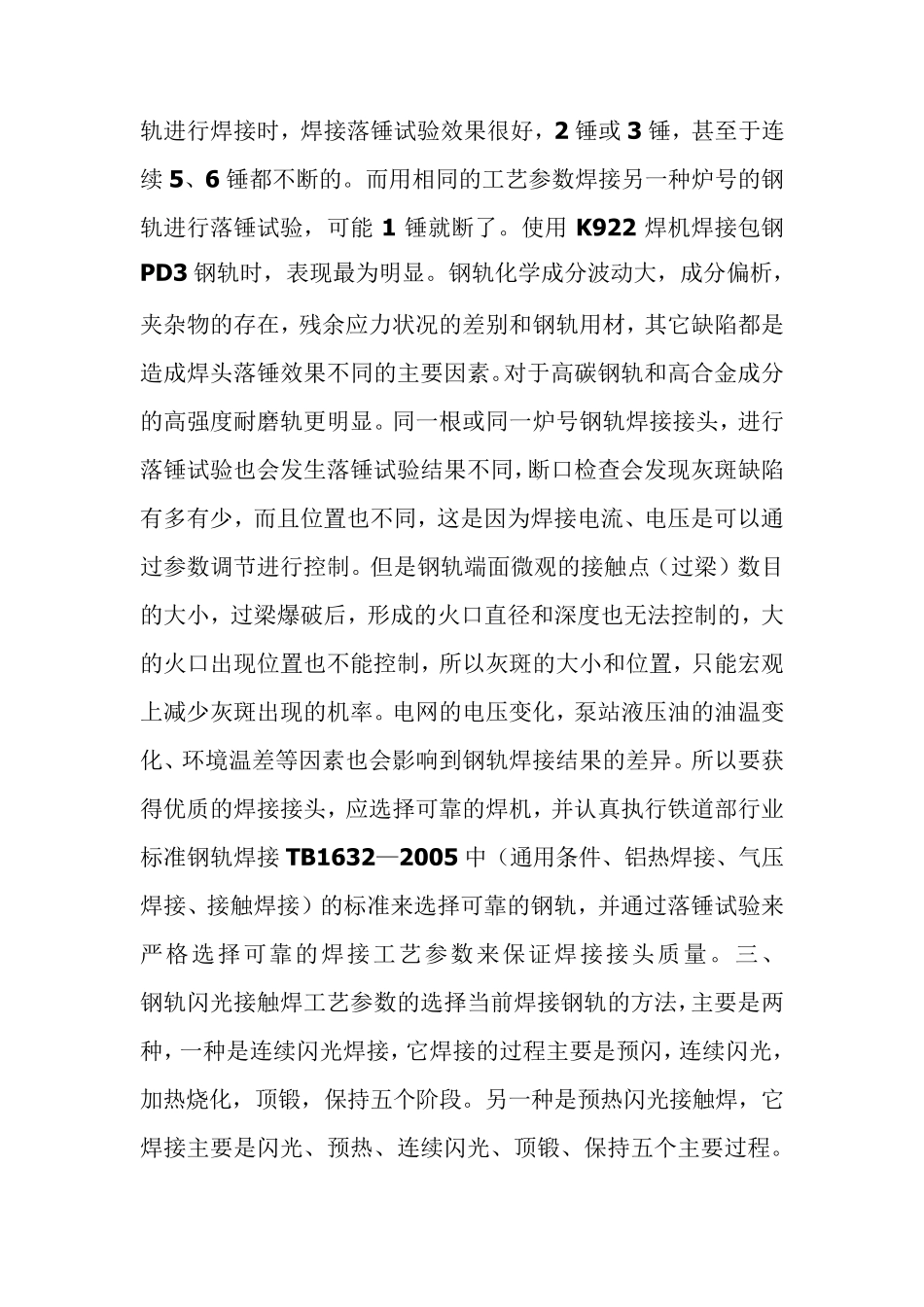

浅谈钢轨闪光接触焊工艺参数的选择及常见缺陷的预防措施_第3页
3/11
浅谈钢轨闪光接触焊工艺参数的选择及常见缺陷的预防措施王 洪 钢轨闪光接触焊是一种生产效率高、质量稳定可靠的钢轨焊接方法,也是目前国内外运用最为广泛的一种,在我国发展高速铁路事业中起到不可或缺少的作用。如何取得优质的钢轨闪光焊焊头,是一个复杂的问题,这其中包括设备问题等等。我们从事钢轨焊接的过程中,除了要考虑焊机的问题外,还要在生产过程中注意钢轨焊前的准备、钢轨焊接过程,焊后焊头的处理和焊头质量的检控等问题,要解决这些问题,从而获得质量可靠的焊接接头,就要建立一个好的焊接工艺参数。一、 钢轨闪光接触焊的可焊性钢轨闪光接触焊是一种以塑性变形再结晶过程为基础的压力焊接方式。两个待焊轨本身存在电阻,接触处存在接触电阻,当电流流经钢轨时就会产生电阻热量,接触电阻在闪光加热过程中起主要作用,所产生的热量和电阻大小成正比,与电流大小的平方成正比。在钢轨端部由于电流流经电阻产生热量,使钢轨端部迅速加热、触点被加热烧化,形成金属“过梁”进一步加热,“过梁”加速,“爆炸”形成金属火花从钢轨间隙中射出,这就是闪光,随着钢轨端部温度的提高,闪光就会愈来愈激烈,在闪光加热过程中,钢轨端部逐渐达到溶化温度,在高温下,迅速施加相当大的挤压力,在钢轨相接触的界面上,就会产生塑性变形再结晶过程,使两根钢轨连接成为一个整体,形成焊接接头。焊接接头质量是与钢轨材料的化学成分、轨种、生产厂家有密切联系,并不是所有的钢轨材料都具有同样的良性的可焊性。钢轨闪光接触焊的可焊性一般是就工艺可焊性而言的,选择使用合理的焊接工艺过程,使钢轨得到优质焊接接头的能力,在接近或邻近区域内没有裂缝,未焊透,非金属夹杂物等缺陷,并且有良好的综合性能。对工艺原则可焊性来讲,并不是钢轨材料固定不变的性质,看起来不甚好焊的钢轨,通过新工艺参数的调整后,不好焊接的钢轨也可以变成较好焊接的钢轨了。二、 钢轨闪光接触焊的特点钢轨的种类很多,以化学成分来分,碳钢和合金钢轨使用较多。钢轨闪光接触焊是钢轨内部加热,加热和冷却速度都比较快。钢轨闪光对焊时,钢轨端面金属虽然也被熔化,但端面的液体金属从顶锻时从接口内被挤压出去,它的焊接实质仍是在固箱内进行。当碳量较低时,比如含碳量为0.4%时,用正常的压力和温度在 900~1200℃的范围内,就能够得到满意的焊接质量,随着含碳量的增加,钢轨的可焊性范围就变窄了.例如:钢轨的含碳量接近于 0.8%时,在焊接过程中轨...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

浅谈钢轨闪光接触焊工艺参数的选择及常见缺陷的预防措施

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
