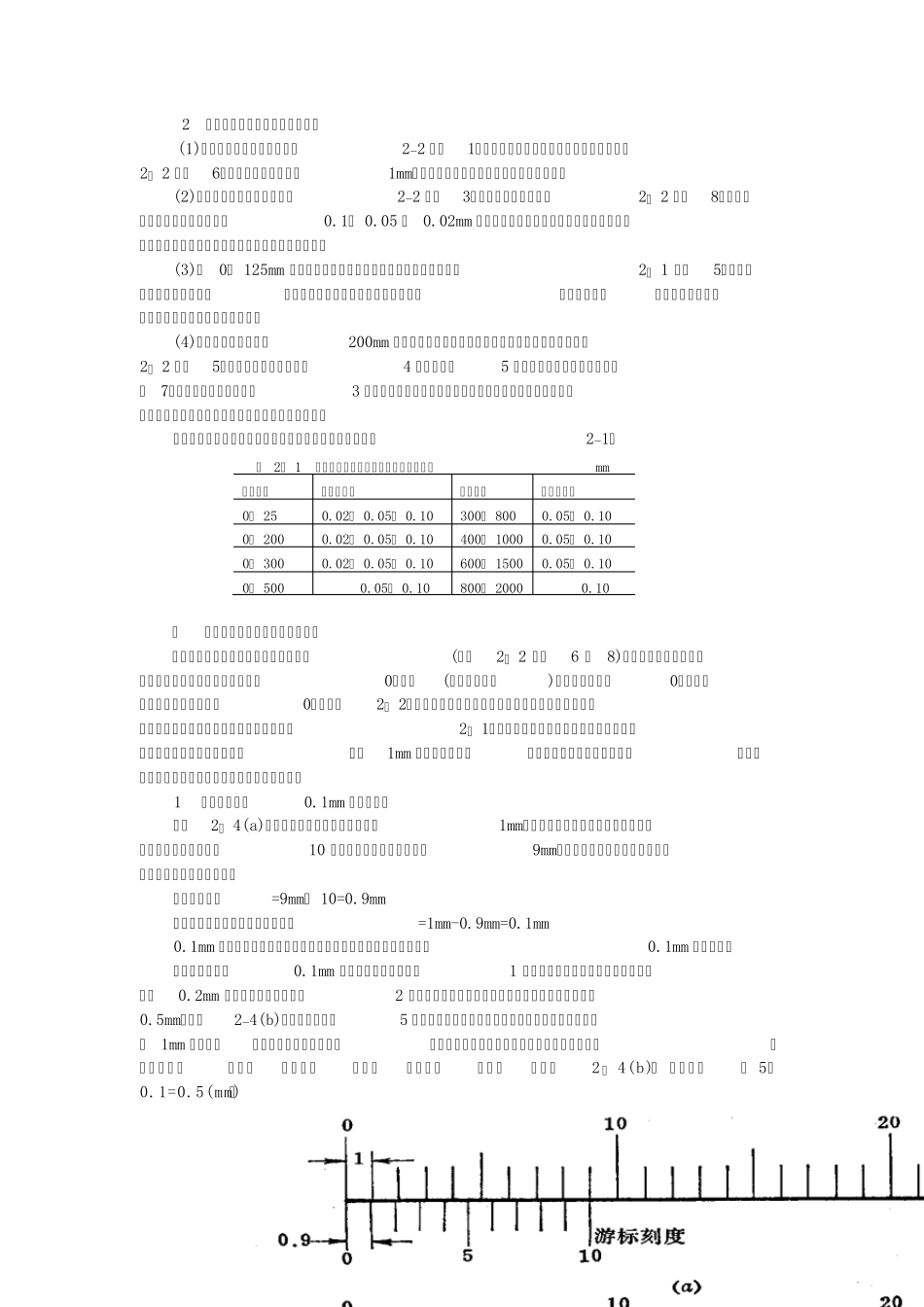

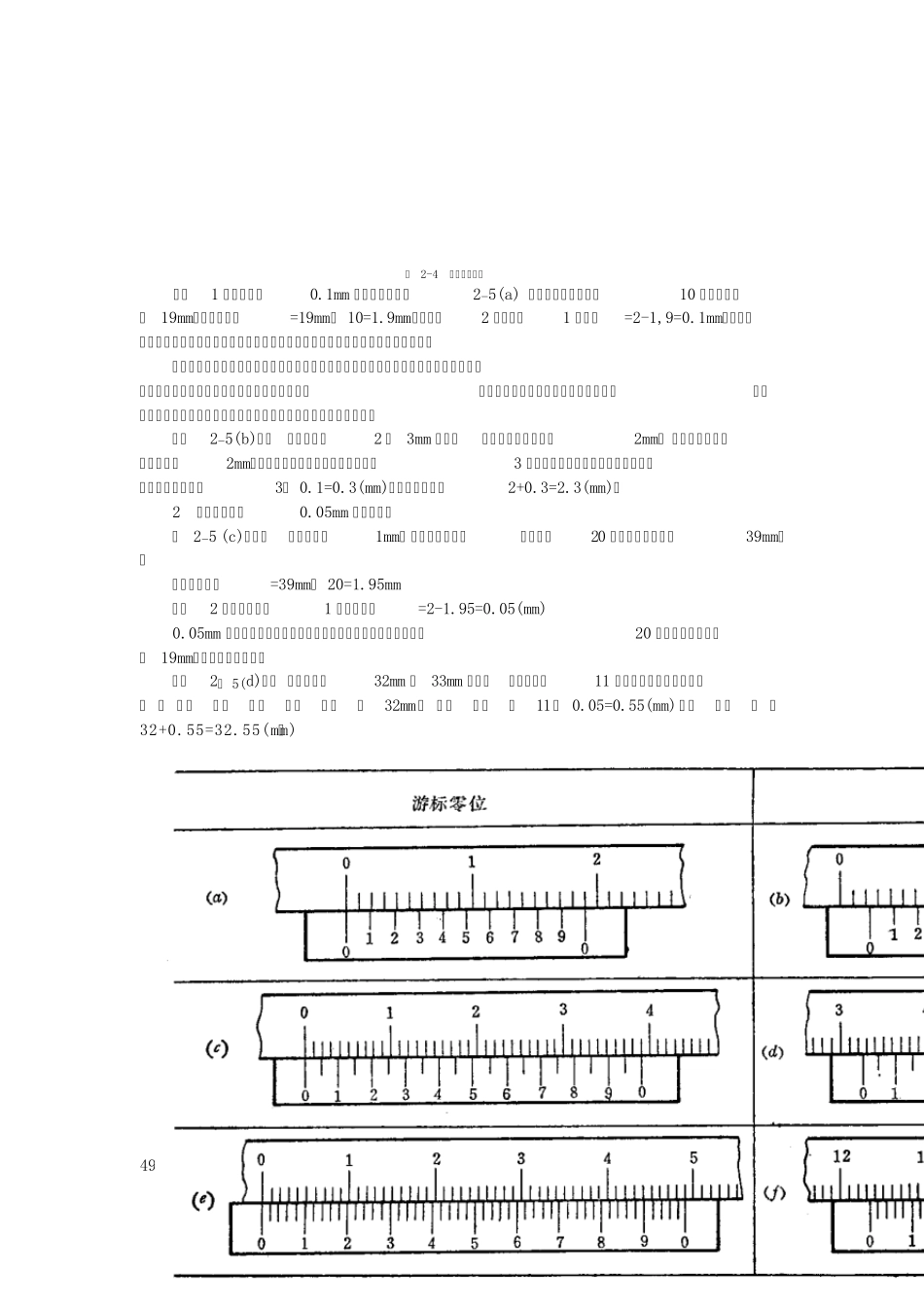

游标读数量具 应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、深度游标卡尺、游标量角尺 (如万能量角尺)和齿厚游标卡尺等，用以测量零件的外径、内径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非常广泛。 一 游标卡尺的结构型式 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 1 游标卡尺有三种结构型式 (1)测量范围为0～ 125mm 的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图2— 1。 图2 -1 游标卡尺的结构型式之一 1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。 (2)测量范围为0～ 200mm 和 0～ 300mm 的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图2― 2。 图 2 -2 游标卡尺的结构型式之二 1 一尺身；2 一上量爪、3 一尺框；4 一紧固螺钉；5 一微动装置； 6 一主尺；7 一微动螺母；8 一游标；9 —下量爪 (3) 测量范围为0～ 200mm 和 0～ 300mm 的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图2-3。 而测量范围大于300mm 的游标卡尺，只制成这种仅带有下量爪的型式。 图2-3 游标卡尺的结构型式之三 2 游标卡尺主要由下列几部分组成 (1)具有固定量爪的尺身，如图2-2 中的1。尺身上有类似钢尺一样的主尺刻度，如图2― 2 中的6。主尺上的刻线间距为1mm。主尺的长度决定于游标卡尺的测量范围。 (2)具有活动量爪的尺框，如图2-2 中的3。尺框上有游标，如图2― 2 中的8，游标卡尺的游标读数值可制成为0.1； 0.05 和 0.02mm 的三种。游标读数值，就是指使用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。 (3)在0～ 125mm 的游标卡尺上，还带有测量深度的深度尺，如图2― 1 中的5。深度尺固定在尺框的背面，能随着尺框在尺身的导向凹槽中移动。测量深度时，应把尺身尾部的端面靠紧在零件的测量基准平面上。 (4)测量范围等于和大于200mm 的游标卡尺，带有随尺框作微动调整的微动装置，如图2― 2 中的5。使用时，先用固定螺钉4 把微动装置5 固定在尺身上，再转动微动螺 母 7，活动量爪就能随同尺框3 作微量的前进或后退。微动装置的作用，是使游标卡尺在测量时用力均匀，便于调整测量压力，减少测量误差。 目前我国生产...
