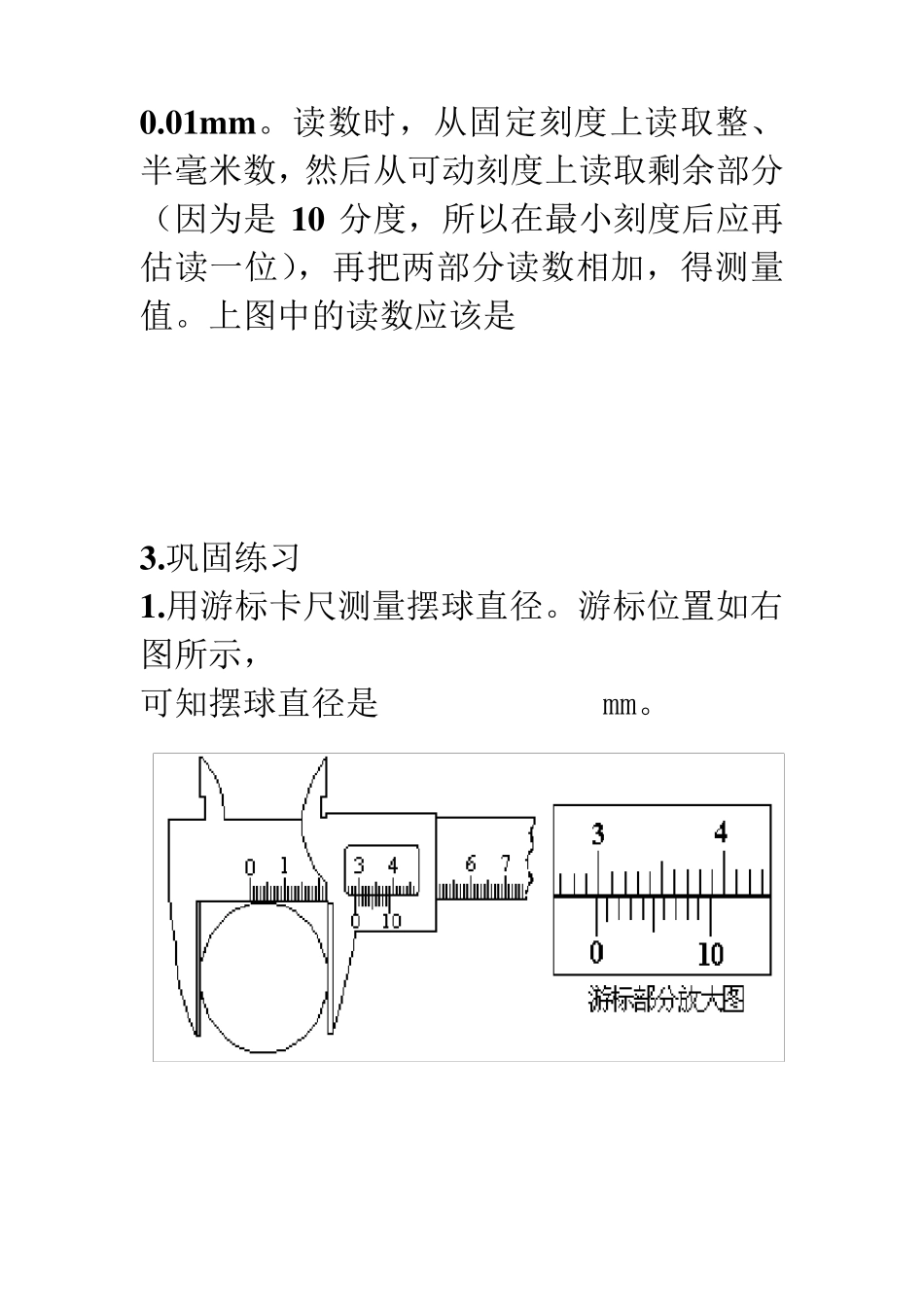

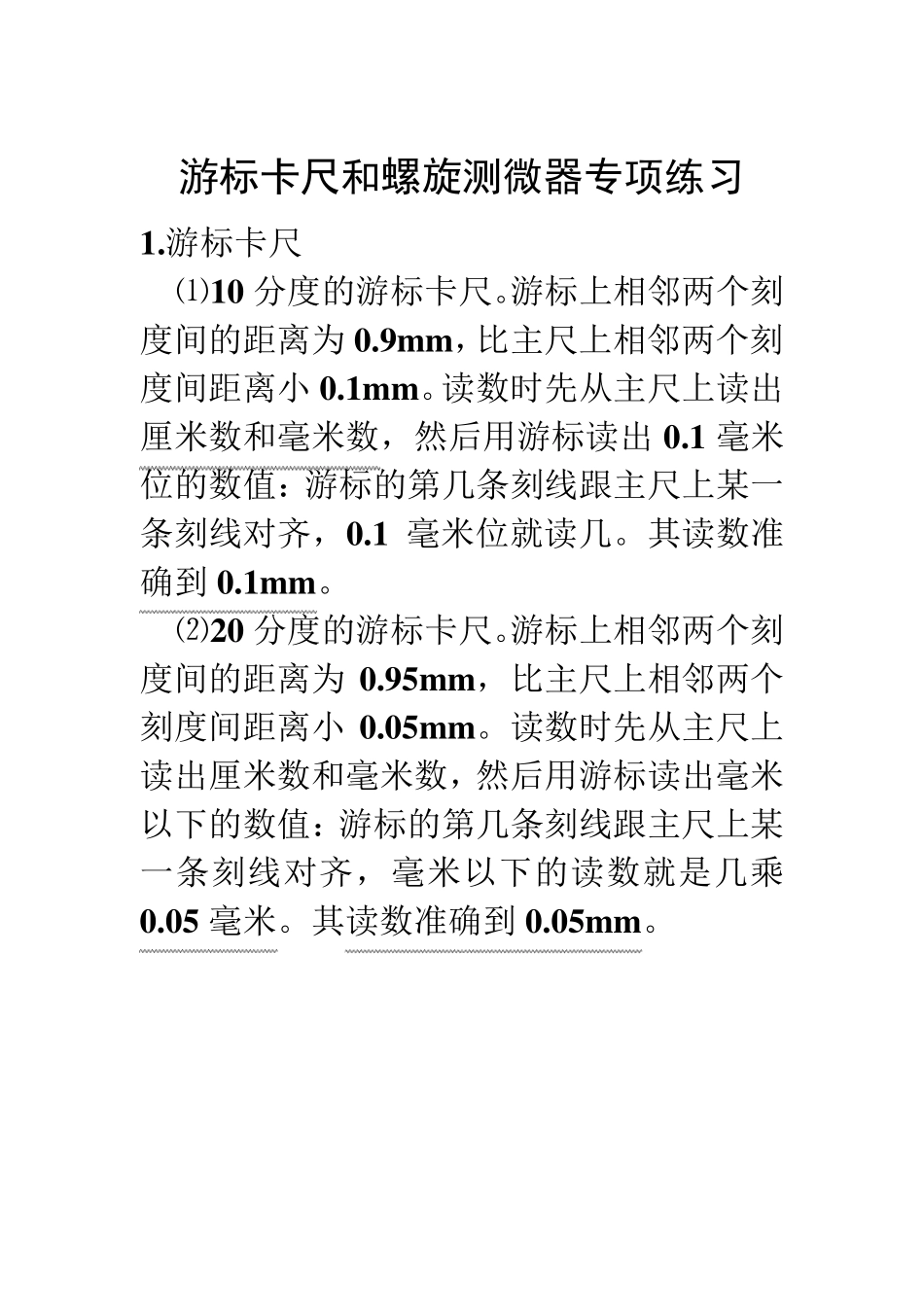

游标卡尺和螺旋测微器专项练习 1.游标卡尺 ⑴10 分度的游标卡尺。游标上相邻两个刻 度间的距离为 0.9m m ，比主尺上相邻两个刻度间距离小 0.1m m 。读数时先从主尺上读出厘米数和毫米数，然后用游标读出 0.1 毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1 毫米位就读几。其读数准确到 0.1m m 。 ⑵20 分度的游标卡尺。游标上相邻两个刻度间的距离为 0.95m m ，比主尺上相邻两个刻度间距离小 0.05m m 。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05 毫米。其读数准确到 0.05m m 。 5 0 2 0 2 5 1 5 ⑶50 分度的游标卡尺。游标上相邻两个刻度间的距离为 0.98m m ，比主尺上相邻两个刻度间距离小 0.02m m 。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到 0.02m m 。如右图中被测圆柱体的直径为2.250cm 。 要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。 2.螺旋测微器 固定刻度上的最小刻度为 0.5m m（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5m m 。在可动刻度的一周上平均刻有 50 条刻线，所以相邻两条刻线间代表0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10.01m m 。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是 10 分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是 3.巩固练习 1.用游标卡尺测量摆球直径。游标位置如右图所示， 可知摆球直径是 mm。 2.有一游标卡尺，主尺的最小分度是1mm，游标上有20 个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。 3. 一同学用一游标尺上标有20 等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=________ m 。 4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 m m 。 5. 下图为用游标为50 分度的卡尺（测量值可准确到 0.02mm）测定某圆筒的内径时，卡尺 上 的 示数如图可 读 出 圆筒 的 内 径为 m m 。 6. 上图为用游标为50 分度的卡尺（测量值可准确到0.02m m ）测定某圆柱的直径时，卡尺上的示数如图。可读出圆柱的直径为 m m 。 7.下图所示，甲、...
