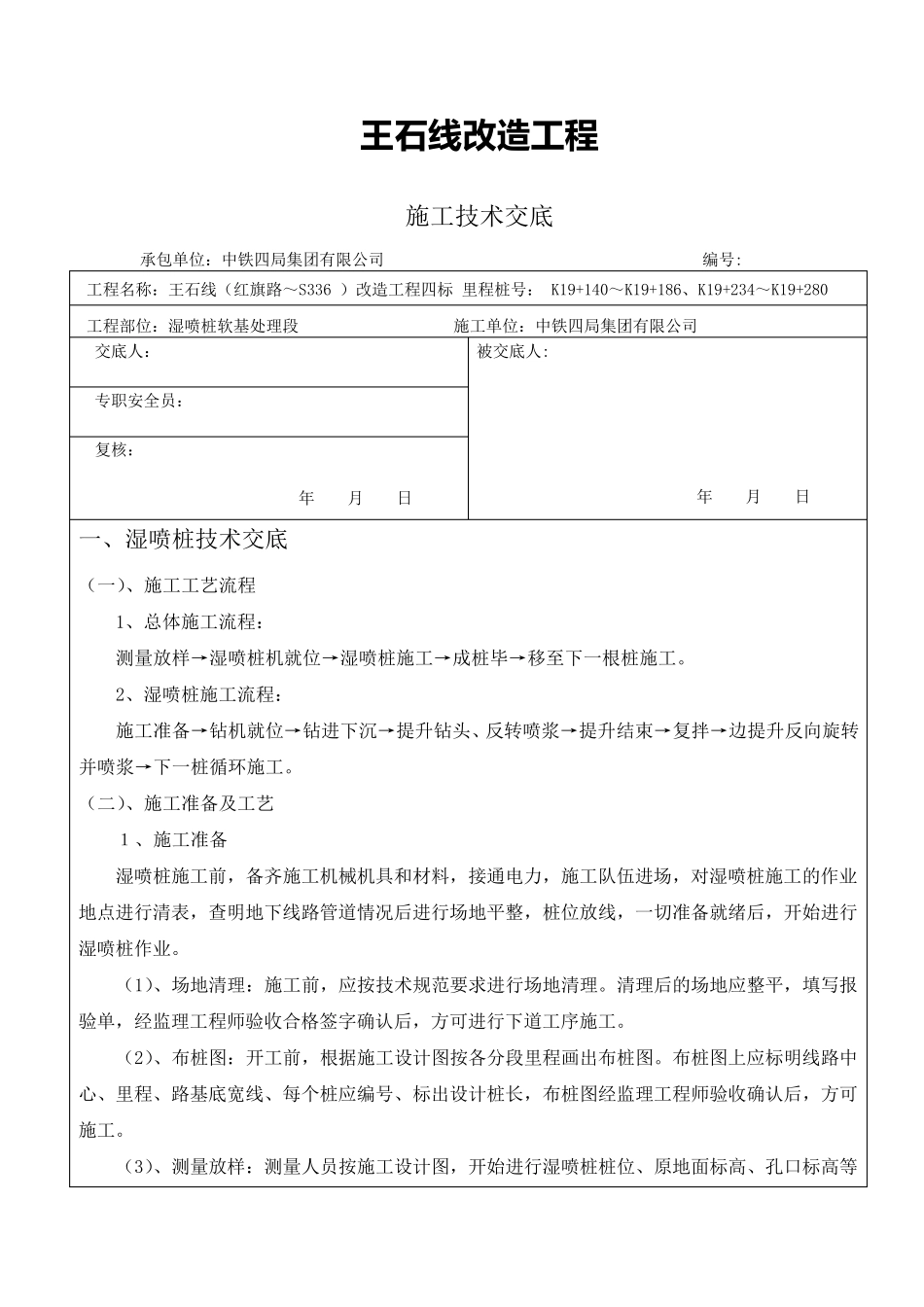

王 石 线 改 造 工程 施工技术交底 承包单位：中铁四局集团有限公司 编号: 工程名称：王石线（红旗路～S336 ）改造工程四标 里程桩号： K19+140～K19+186、K19+234～K19+280 工程部位：湿喷桩软基处理段 施工单位：中铁四局集团有限公司 交底人： 被交底人: 年 月 日 专职安全员： 复核： 年 月 日 一、湿喷桩技术交底 （一）、施工工艺流程 1、总体施工流程： 测量放样→湿喷桩机就位→湿喷桩施工→成桩毕→移至下一根桩施工
2、湿喷桩施工流程： 施工准备→钻机就位→钻进下沉→提升钻头、反转喷浆→提升结束→复拌→边提升反向旋转并喷浆→下一桩循环施工
（二）、施工准备及工艺 １、施工准备 湿喷桩施工前，备齐施工机械机具和材料，接通电力，施工队伍进场，对湿喷桩施工的作业地点进行清表，查明地下线路管道情况后进行场地平整，桩位放线，一切准备就绪后，开始进行湿喷桩作业
（1）、场地清理：施工前，应按技术规范要求进行场地清理
清理后的场地应整平，填写报验单，经监理工程师验收合格签字确认后，方 可 进行下道工序 施工
（2）、布 桩图 ：开工前，根据 施工设 计 图 按各 分 段里程画 出 布 桩图
布 桩图 上 应标明线路中心 、里程、路基底宽 线、每 个 桩应编号、标出 设 计 桩长 ，布 桩图 经监理工程师验收确认后，方 可施工
（3）、测量放样：测量人员按施工设 计 图 ，开始进行湿喷桩桩位、原 地面 标高 、孔 口 标高 等 有 关 测 量 工 作 ， 测 量 放 样 记 录 及 布 桩 图 等 ， 应 报 请 监 理 工 程 师 复 核 抽 查 ， 并 填 写 测 量 放 样 报 验 单 ，经 监 理 工 程 师 审 查 合 格 后 方 可 施 工
（ 4）、 材 料 ： 湿 喷 桩 施 工 采 用 加 固 料 为 水 泥 ， 其
