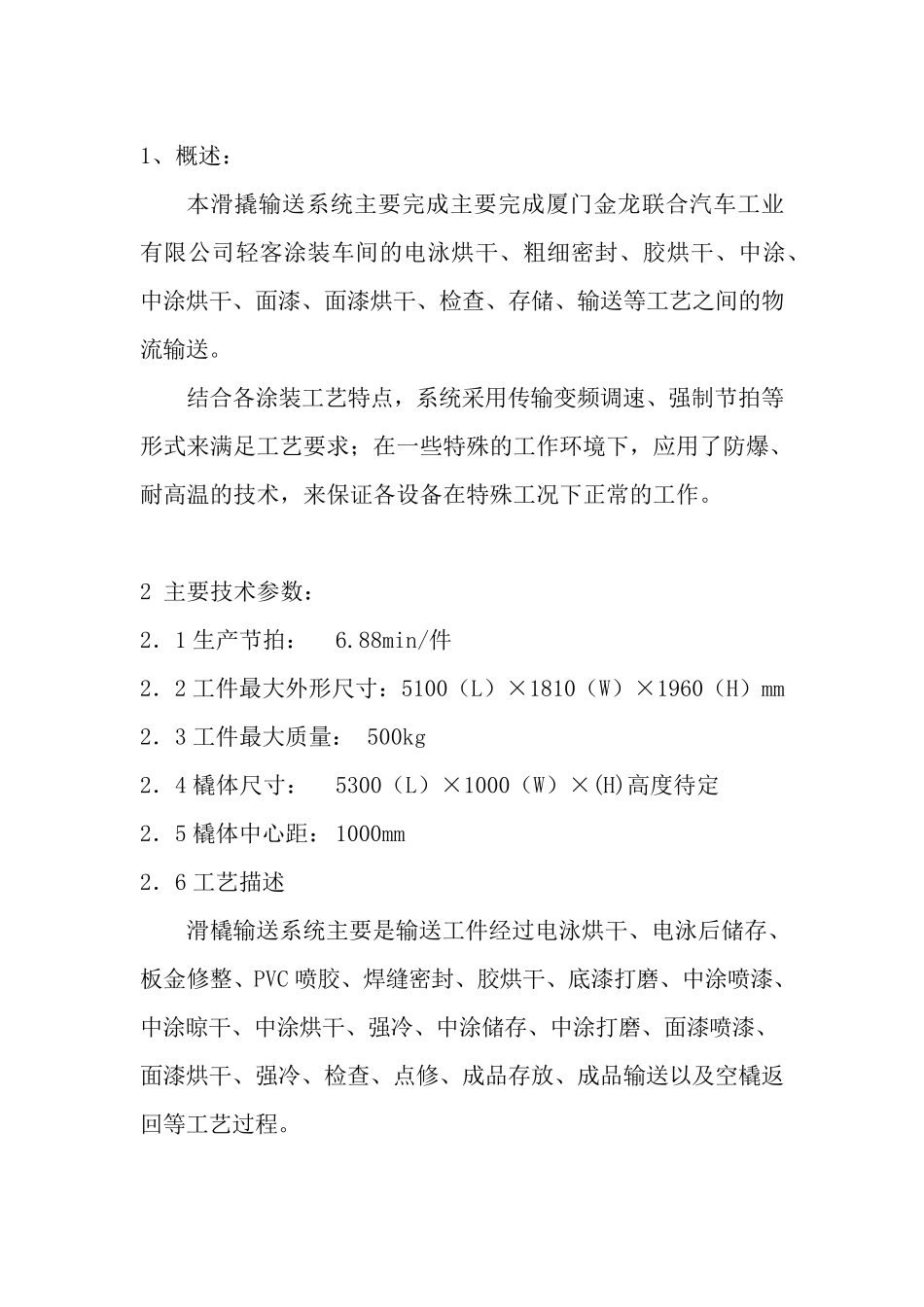

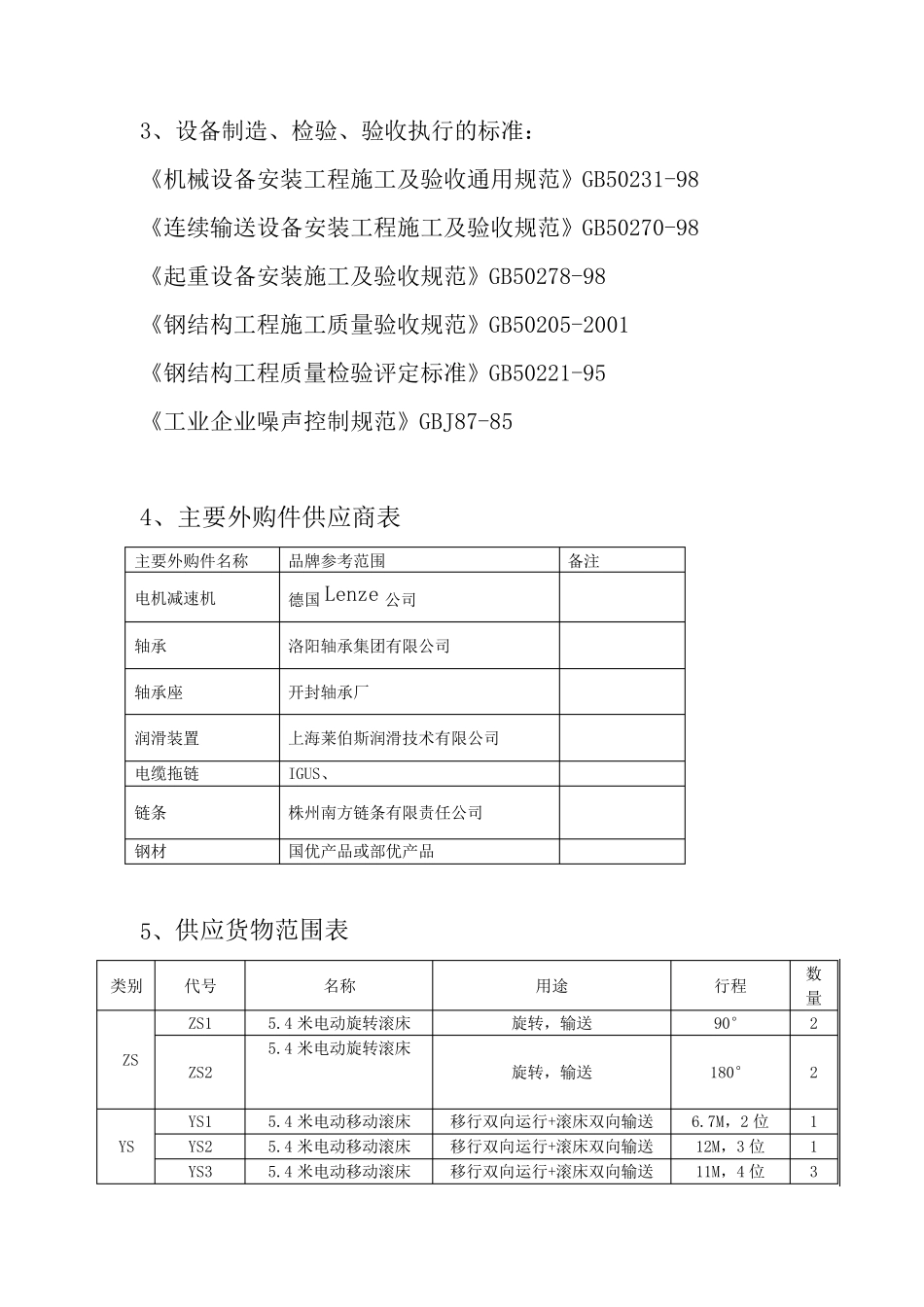

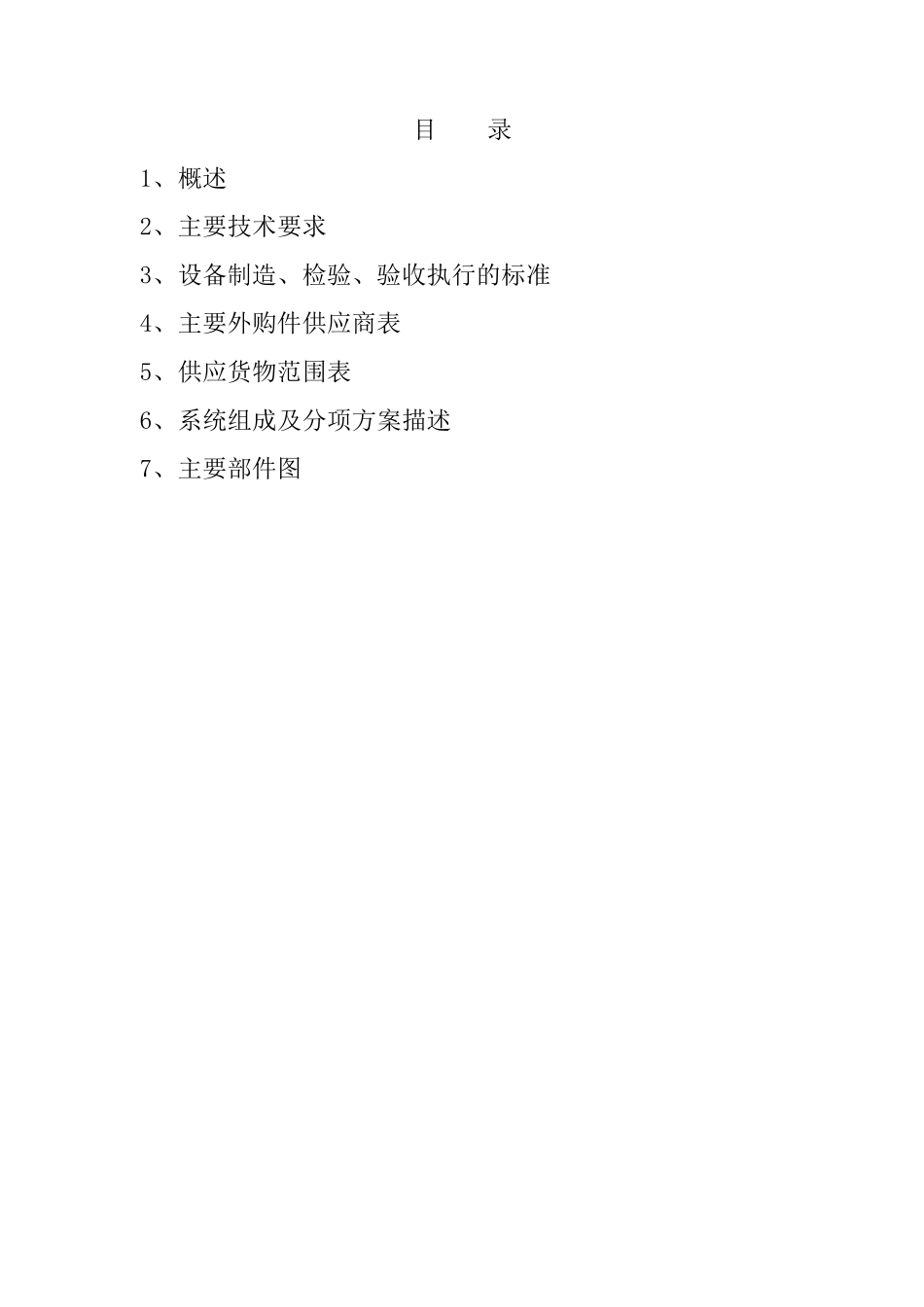

目 录 1、概述 2、主要技术要求 3、设备制造、检验、验收执行的标准 4、主要外购件供应商表 5、供应货物范围表 6、系统组成及分项方案描述 7、主要部件图 1、概述: 本滑撬输送系统主要完成主要完成厦门金龙联合汽车工业有限公司轻客涂装车间的电泳烘干、粗细密封、胶烘干、中涂、中涂烘干、面漆、面漆烘干、检查、存储、输送等工艺之间的物流输送。 结合各涂装工艺特点,系统采用传输变频调速、强制节拍等形式来满足工艺要求;在一些特殊的工作环境下,应用了防爆、耐高温的技术,来保证各设备在特殊工况下正常的工作。 2 主要技术参数: 2.1 生产节拍: 6.88min/件 2.2 工件最大外形尺寸:5100(L)×1810(W)×1960(H)mm 2.3 工件最大质量: 500kg 2.4 橇体尺寸: 5300(L)×1000(W)×(H)高度待定 2.5 橇体中心距: 1000mm 2.6 工艺描述 滑橇输送系统主要是输送工件经过电泳烘干、电泳后储存、板金修整、PVC 喷胶、焊缝密封、胶烘干、底漆打磨、中涂喷漆、中涂晾干、中涂烘干、强冷、中涂储存、中涂打磨、面漆喷漆、面漆烘干、强冷、检查、点修、成品存放、成品输送以及空橇返回等工艺过程。 3、设备制造、检验、验收执行的标准: 《机械设备安装工程施工及验收通用规范》GB50231-98 《连续输送设备安装工程施工及验收规范》GB50270-98 《起重设备安装施工及验收规范》GB50278-98 《钢结构工程施工质量验收规范》GB50205-2001 《钢结构工程质量检验评定标准》GB50221-95 《工业企业噪声控制规范》GBJ87-85 4、主要外购件供应商表 主要外购件名称 品牌参考范围 备注 电机减速机 德国 Lenze 公司 轴承 洛阳轴承集团有限公司 轴承座 开封轴承厂 润滑装置 上海莱伯斯润滑技术有限公司 电缆拖链 IGUS、 链条 株州南方链条有限责任公司 钢材 国优产品或部优产品 5、供应货物范围表 类别 代号 名称 用途 行程 数量 ZS ZS1 5.4 米电动旋转滚床 旋转,输送 90° 2 ZS2 5.4 米电动旋转滚床 旋转,输送 180° 2 YS YS1 5.4 米电动移动滚床 移行双向运行+滚床双向输送 6.7M,2 位 1 YS2 5.4 米电动移动滚床 移行双向运行+滚床双向输送 12M,3 位 1 YS3 5.4 米电动移动滚床 移行双向运行+滚床双向输送 11M,4 位 3 YS4 5.4 米电动移动滚床 移行双向运行+滚床双向输送 12.5M,5 位 1 YS5 5.4 米电动移动滚床 移行双向运行+滚床...
