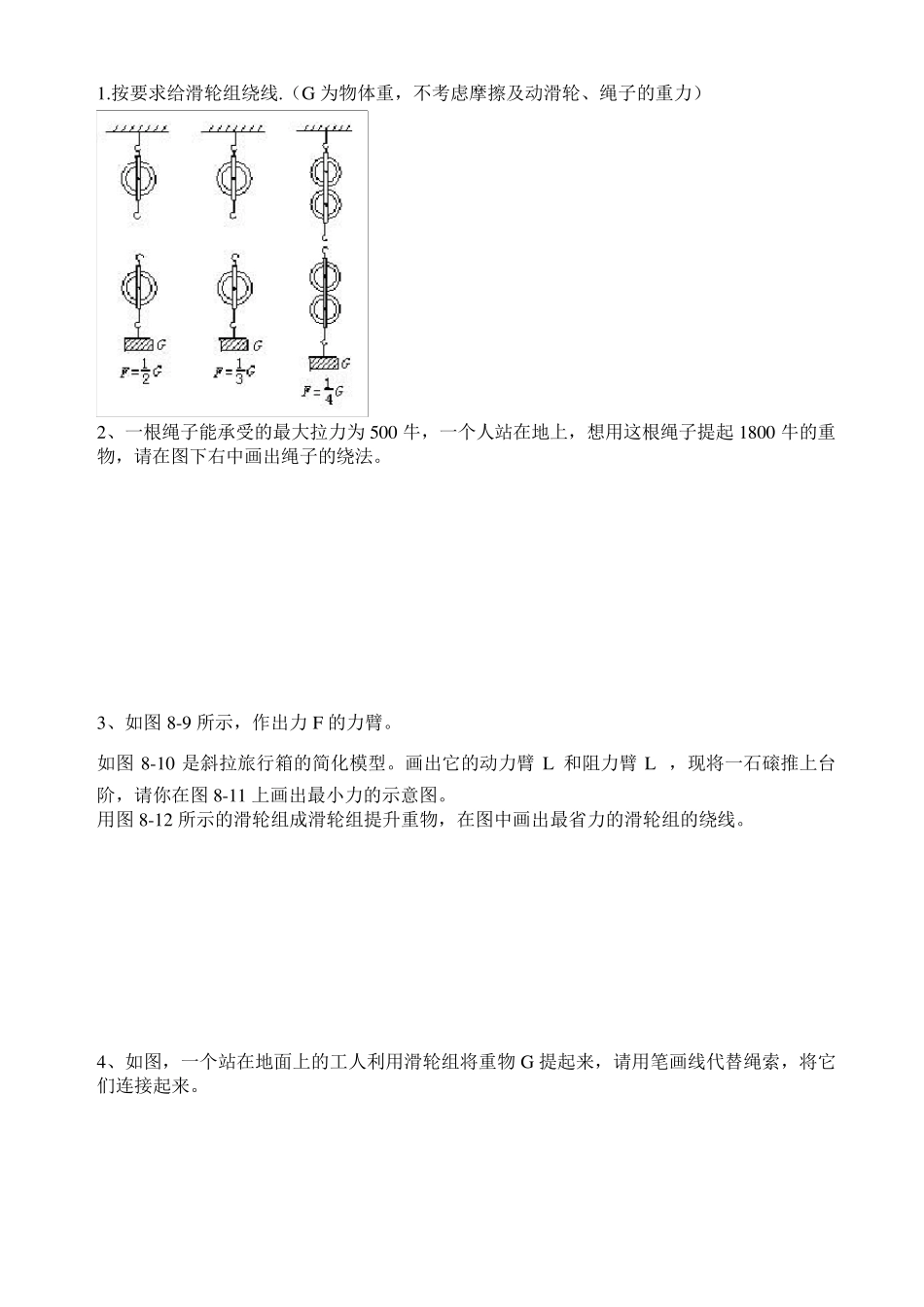

1.按要求给滑轮组绕线.（G 为物体重，不考虑摩擦及动滑轮、绳子的重力） 2、一根绳子能承受的最大拉力为500 牛，一个人站在地上，想用这根绳子提起 1800 牛的重物，请在图下右中画出绳子的绕法。 3、如图 8-9 所示，作出力 F 的力臂。 如图 8-10 是斜拉旅行箱的简化模型。画出它的动力臂 L 和阻力臂 L ，现将一石磙推上台阶，请你在图 8-11 上画出最小力的示意图。 用图 8-12 所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线。 4、如图，一个站在地面上的工人利用滑轮组将重物G 提起来，请用笔画线代替绳索，将它们连接起来。 5、如图所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。 6、用 50N 的力拉起 200N 的的重物，试在图丙中画出绳子的绕法。（不考虑摩擦和滑轮重） 7、 (1)画出使杠杆 AB 在图所示位置静止时所用最小力 F 的作用点和方向； (2)在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起。 8、如图，要用滑轮组将陷在泥中的汽车拉出来，要用最小的力气，画出绕绳方法。 9、用图中滑轮组移动物体G ，画出最省力的绕绳方法．（2 分） 10、用滑轮组提升重物，请在下图中画出拉力F＝G/3 的绳子的绕法。（不计动滑轮、绳重和摩擦） 11、用右下图示所示的滑轮组提升重物，若拉力F 将绳子的自由端移动1. 5m 时，重物升高 0.5m,请你在图中画出绳子绕法。 12、小明同学用一定滑轮和一个动滑轮组成一个向下拉绳的滑轮组，并用它提升物体，请在图中画出绕绳的方法； 13、如图16 所示，某人站在A 处用一根绳子和两个滑轮提起物体B，画出绳子的绕法。 14、一辆汽车不小心开进了泥潭中，司机取来一套滑轮，借助位于汽车正前方不远处的大树将将汽车从泥潭中拉出。 （1）请在图中画出最省力的绳子绕法，并标出拉力的方向。 （2）若车重为8×104N，汽车受到的阻力为车重的0.03 倍，司机至少得用 N 的拉力才能将汽车从泥潭中拉出。（不计绳与滑轮重力及绳与滑轮之间的摩擦力） 15、请在下图中画出用滑轮组提升水桶最省力的绕绳方法。 16、站在地面上的人想用尽可能小的力提升水桶。请在右图中画出滑轮组绳子的绕法。 1. 17、要用滑轮组将陷在泥中的汽车拉出来，试在图 4 中画出最省力的绕绳方法。 18、如图所示，用滑轮组提升物体，请画出最省力的绳子绕法。 19、如图所示，请根据弹簧测力计拉力的方向，...
