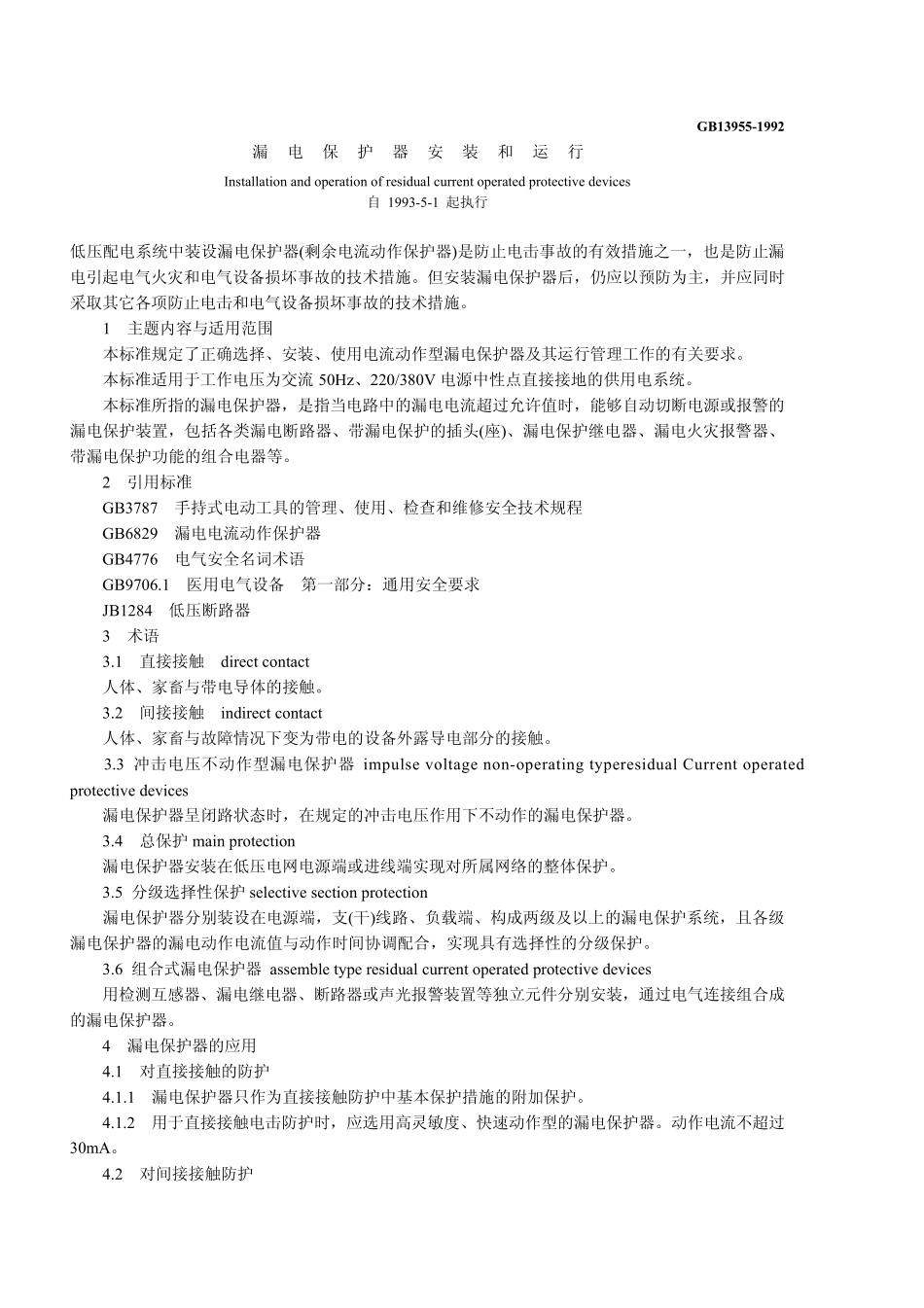

GB13955-1992 漏电保护器安装和运行 Installation and operation of residual current operated protective devices 自 1993-5-1 起执行 低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一,也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后,仍应以预防为主,并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。 1 主题内容与适用范围 本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。 本标准适用于工作电压为交流50Hz、220/380V 电源中性点直接接地的供用电系统。 本标准所指的漏电保护器,是指当电路中的漏电电流超过允许值时,能够自动切断电源或报警的漏电保护装置,包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。 2 引用标准 GB3787 手持式电动工具的管理、使用、检查和维修安全技术规程 GB6829 漏电电流动作保护器 GB4776 电气安全名词术语 GB9706.1 医用电气设备 第一部分:通用安全要求 JB1284 低压断路器 3 术语 3.1 直接接触 direct contact 人体、家畜与带电导体的接触。 3.2 间接接触 indirect contact 人体、家畜与故障情 况 下 变 为带电的设备外 露 导电部分的接触。 3.3 冲 击电压不 动作型漏电保护器impulse voltage non-operating typeresidual Current operated protective devices 漏电保护器呈 闭 路状 态 时,在 规定的冲 击电压作用下 不 动作的漏电保护器。 3.4 总 保护main protection 漏电保护器安装在 低压电网 电源端 或进 线 端 实 现 对 所属 网 络 的整 体保护。 3.5 分级 选择性保护selective section protection 漏电保护器分别 装设在 电源端 ,支 (干 )线 路、负 载 端 、构 成 两 级 及以上 的漏电保护系统,且 各级漏电保护器的漏电动作电流值与动作时间协 调 配合,实 现 具有选择性的分级 保护。 3.6 组合式漏电保护器 assemble type residual current operated protective devices 用检测 互 感 器、漏电继电器、断路器或声 光 报警装置等独 立 元 件 分别 安装,通过电气连 接组合成的漏电保护器。 4 漏电保护器的应用 4.1 对 直接接触的防护 4.1.1 漏电保护器只 作为直接接触防护...
