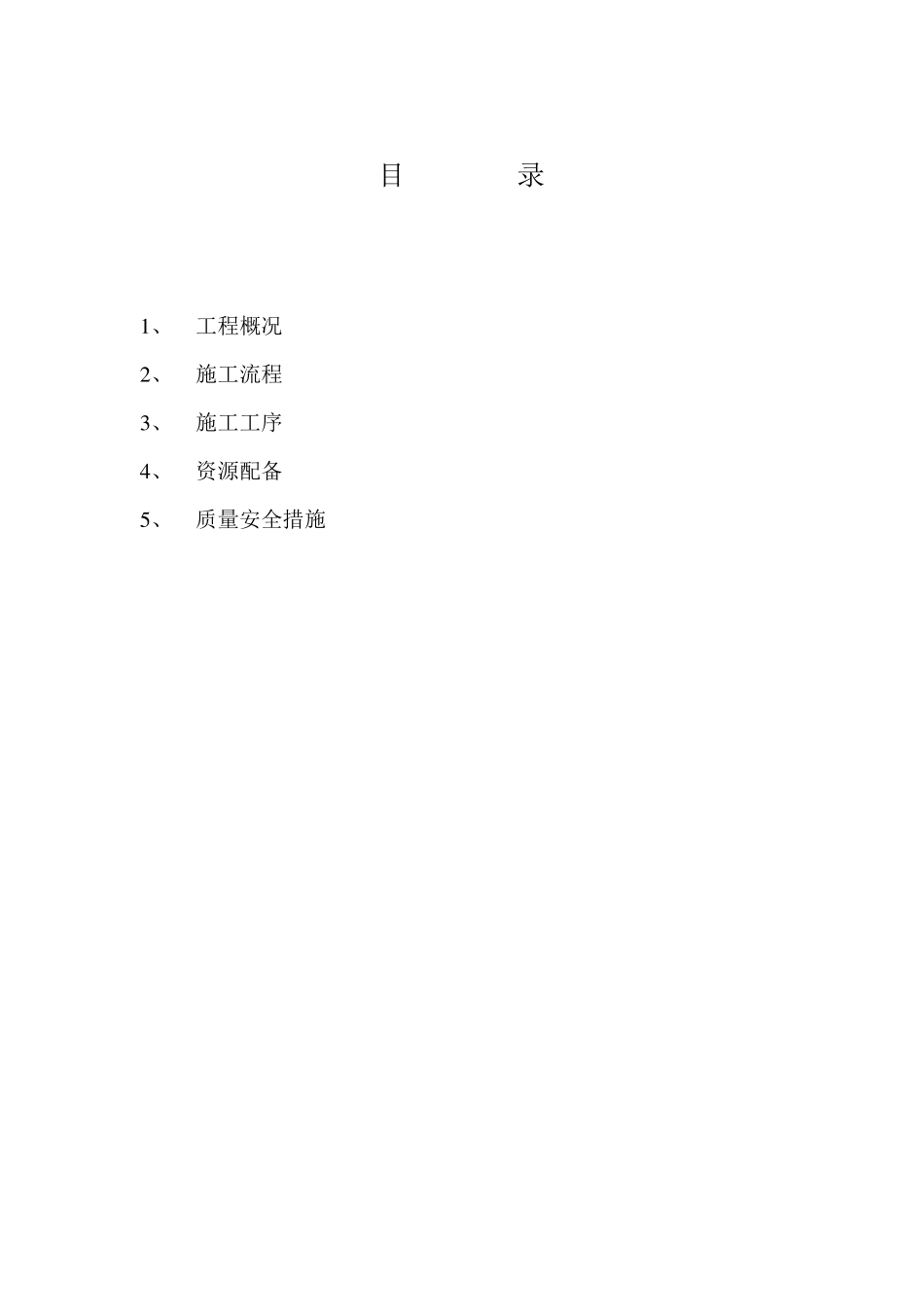

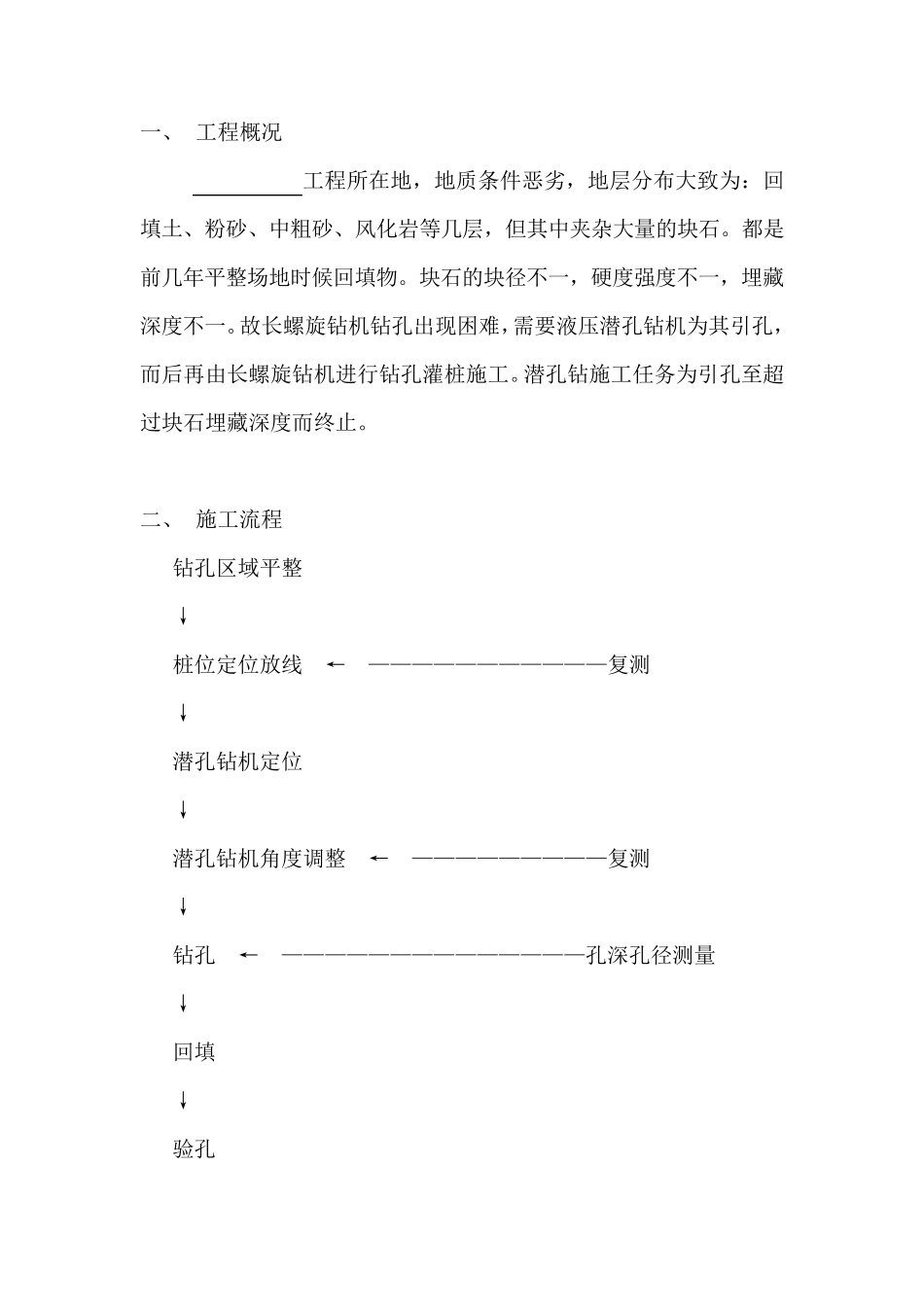

潜孔钻引孔施工方案 山海关区淼同源钻井工程队 2 0 1 4 年 1 1 月 2 2 日 目 录 1 、 工程概况 2 、 施工流程 3 、 施工工序 4 、 资源配备 5 、 质量安全措施 一、 工程概况 工程所在地，地质条件恶劣，地层分布大致为：回填土、粉砂、中粗砂、风化岩等几层，但其中夹杂大量的块石。都是前几年平整场地时候回填物。块石的块径不一，硬度强度不一，埋藏深度不一。故长螺旋钻机钻孔出现困难，需要液压潜孔钻机为其引孔，而后再由长螺旋钻机进行钻孔灌桩施工。潜孔钻施工任务为引孔至超过块石埋藏深度而终止。 二、 施工流程 钻孔区域平整 ↓ 桩位定位放线 ← ———————————复测 ↓ 潜孔钻机定位 ↓ 潜孔钻机角度调整 ← —————————复测 ↓ 钻孔 ← ——————————————孔深孔径测量 ↓ 回填 ↓ 验孔 三、施工工序 （1） 施工前准备：用工人工或机械把要施工的区域场地平整好，以便潜孔钻机达到钻孔定位的地方方便操作，钻具钻杆的起落安装，将风管和机器、空压机连接好，保持畅通，司机到位，钻机焊机钻具钻杆试机无故障，备好各种料具，备件。 （2） 钻机对位：钻杆及钻塔安装完毕，根据测量放样孔位，严格认真进行孔位调整，经过自检，要求经由监理及其甲方相关人员检测合格后方可允许进入下道工序的施工。 （3） 钻进造孔：确保钻孔孔位纵横误差不得超过±50m m ，高程误差严格控制超过大径块石埋藏深度，确保钻机安放支架牢固稳定，在造孔过程中不得出现晃动。采用空压机供风，无水干成孔保证钻杆导正器完好，使用的钎头直径不得小于设计孔径。钻孔自上而下逐层 施工深入，钻孔的速 度，风压，推 进根据钻机的性 能 并 结 合底 层 实 际 情 况 严格控制，防 止 钻孔扭 曲 和变 径、造成塌 孔或其他 事 故。 （4） 钻孔及其施工过程中的注 意 事 项 ：空压机启 动后，开 启 潜孔钻机，根据地形 及地质 情 况 ，调整好钻机的钻机角 度方可开 钻。开 钻后要注 意 孔深的控制，一 定要超过大量块石层 的底 层0.5-1.0米 。避 免 二 次 对位钻进，足 量满 足 引 孔要求。 钻孔过程要安排 专 人负 责 ，对地质 情 况 及开 孔成孔、孔深进行详 细 记 录 ，在钻孔的过程中，对每 个 孔的地层 变 化 、钻进状 态 、地下水及一 些 特 殊 情 况 要及时 反 馈 、采取 措 施。...
