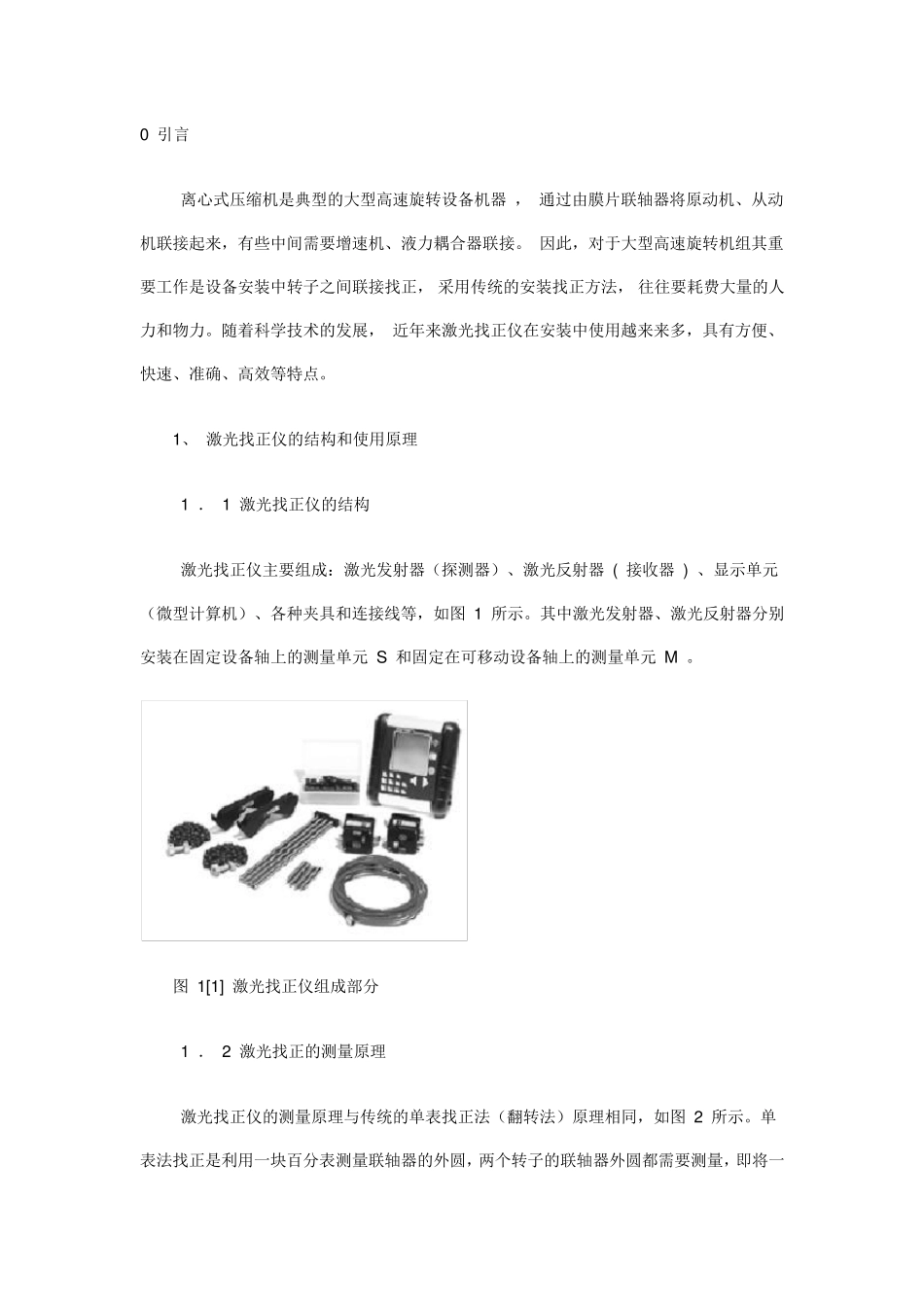

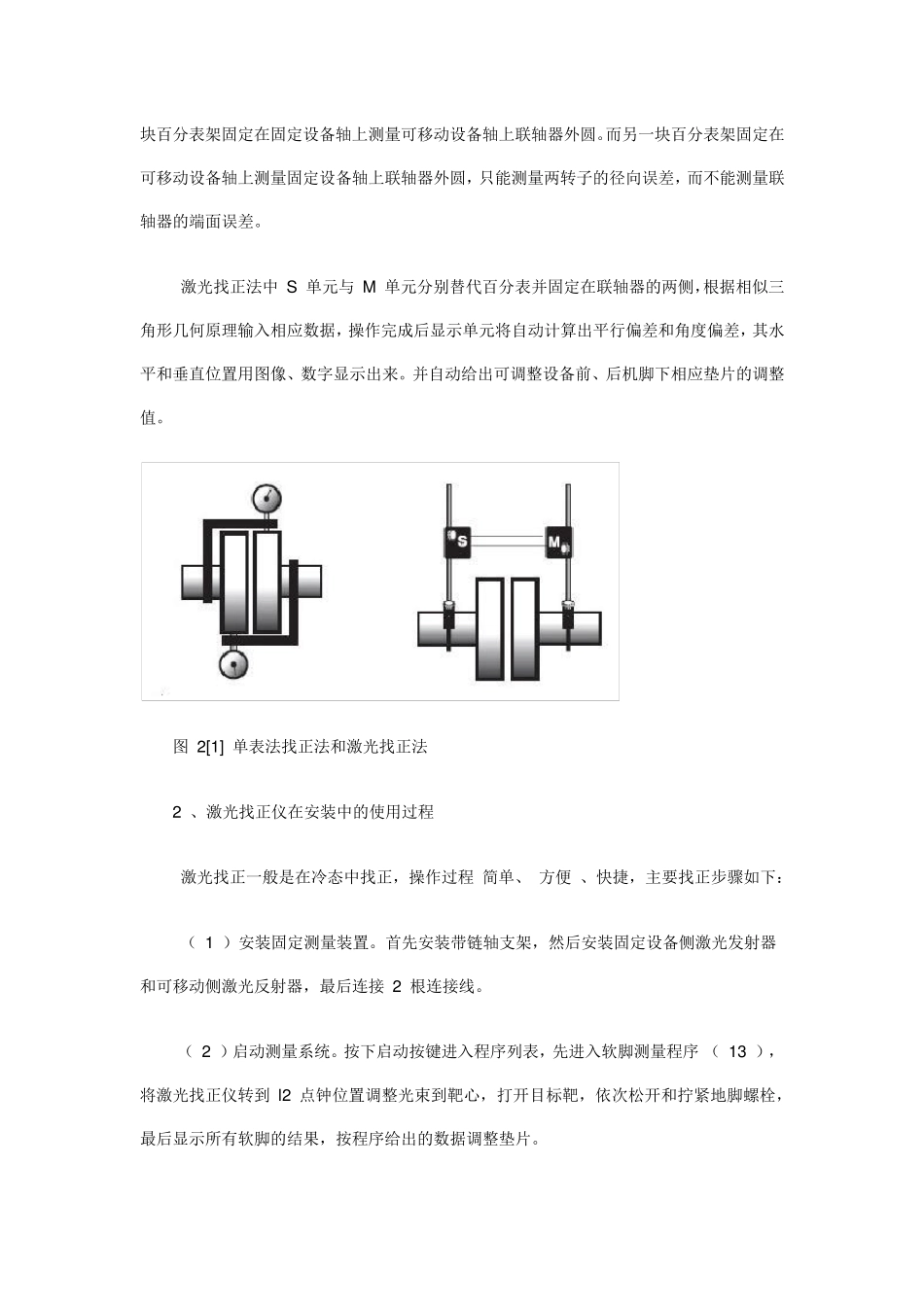

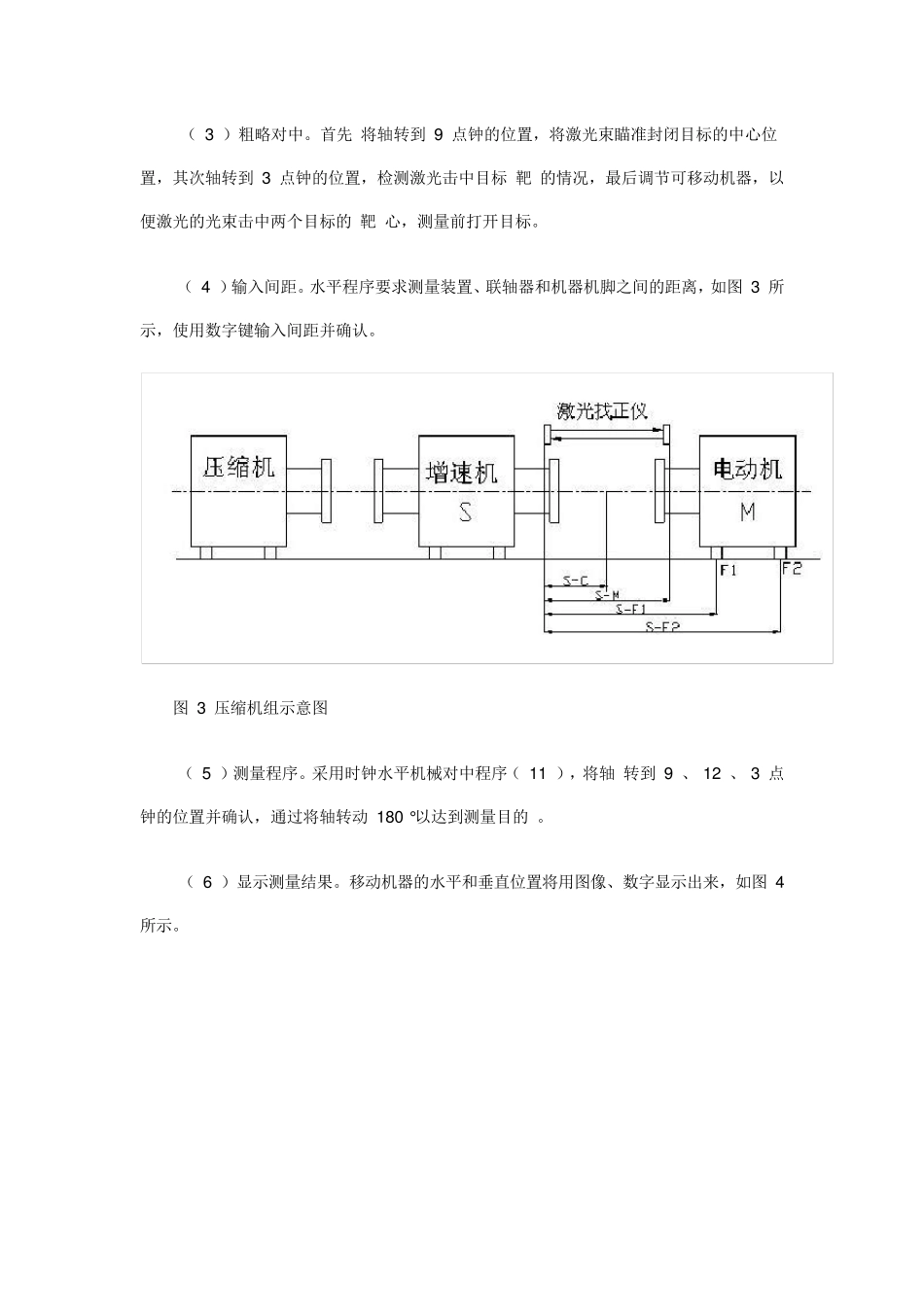

0 引言 离心式压缩机是典型的大型高速旋转设备机器 ， 通过由膜片联轴器将原动机、从动机联接起来，有些中间需要增速机、液力耦合器联接。 因此，对于大型高速旋转机组其重要工作是设备安装中转子之间联接找正， 采用传统的安装找正方法， 往往要耗费大量的人力和物力。随着科学技术的发展， 近年来激光找正仪在安装中使用越来来多，具有方便、快速、准确、高效等特点。 1、 激光找正仪的结构和使用原理 1 ． 1 激光找正仪的结构 激光找正仪主要组成：激光发射器（探测器）、激光反射器 ( 接收器 ) 、显示单元（微型计算机）、各种夹具和连接线等，如图 1 所示。其中激光发射器、激光反射器分别安装在固定设备轴上的测量单元 S 和固定在可移动设备轴上的测量单元 M 。 图 1[1] 激光找正仪组成部分 1 ． 2 激光找正的测量原理 激光找正仪的测量原理与传统的单表找正法（翻转法）原理相同，如图 2 所示。单表法找正是利用一块百分表测量联轴器的外圆，两个转子的联轴器外圆都需要测量，即将一块百分表架固定在固定设备轴上测量可移动设备轴上联轴器外圆。而另一块百分表架固定在可移动设备轴上测量固定设备轴上联轴器外圆，只能测量两转子的径向误差，而不能测量联轴器的端面误差。 激光找正法中 S 单元与 M 单元分别替代百分表并固定在联轴器的两侧，根据相似三角形几何原理输入相应数据，操作完成后显示单元将自动计算出平行偏差和角度偏差，其水平和垂直位置用图像、数字显示出来。并自动给出可调整设备前、后机脚下相应垫片的调整值。 图 2[1] 单表法找正法和激光找正法 2 、激光找正仪在安装中的使用过程 激光找正一般是在冷态中找正，操作过程 简单、 方便 、快捷，主要找正步骤如下： （ 1 ）安装固定测量装置。首先安装带链轴支架，然后安装固定设备侧激光发射器和可移动侧激光反射器，最后连接 2 根连接线。 （ 2 ）启动测量系统。按下启动按键进入程序列表，先进入软脚测量程序 （ 13 ），将激光找正仪转到 l2 点钟位置调整光束到靶心，打开目 标 靶，依 次 松 开和拧 紧 地 脚螺 栓 ，最后显示所 有 软脚的结 果 ，按程序给出的数据调整垫片。 （ 3 ）粗略对中。首先 将轴转到 9 点钟的位置，将激光束瞄准封闭目标的中心位置，其次轴转到 3 点钟的位置，检测激光击中目标 靶 的情况，最后调节可移动机器，以便激光的光束击中两个目标的 靶 心，...
