灌注桩配筋及承载力选用表VIP免费

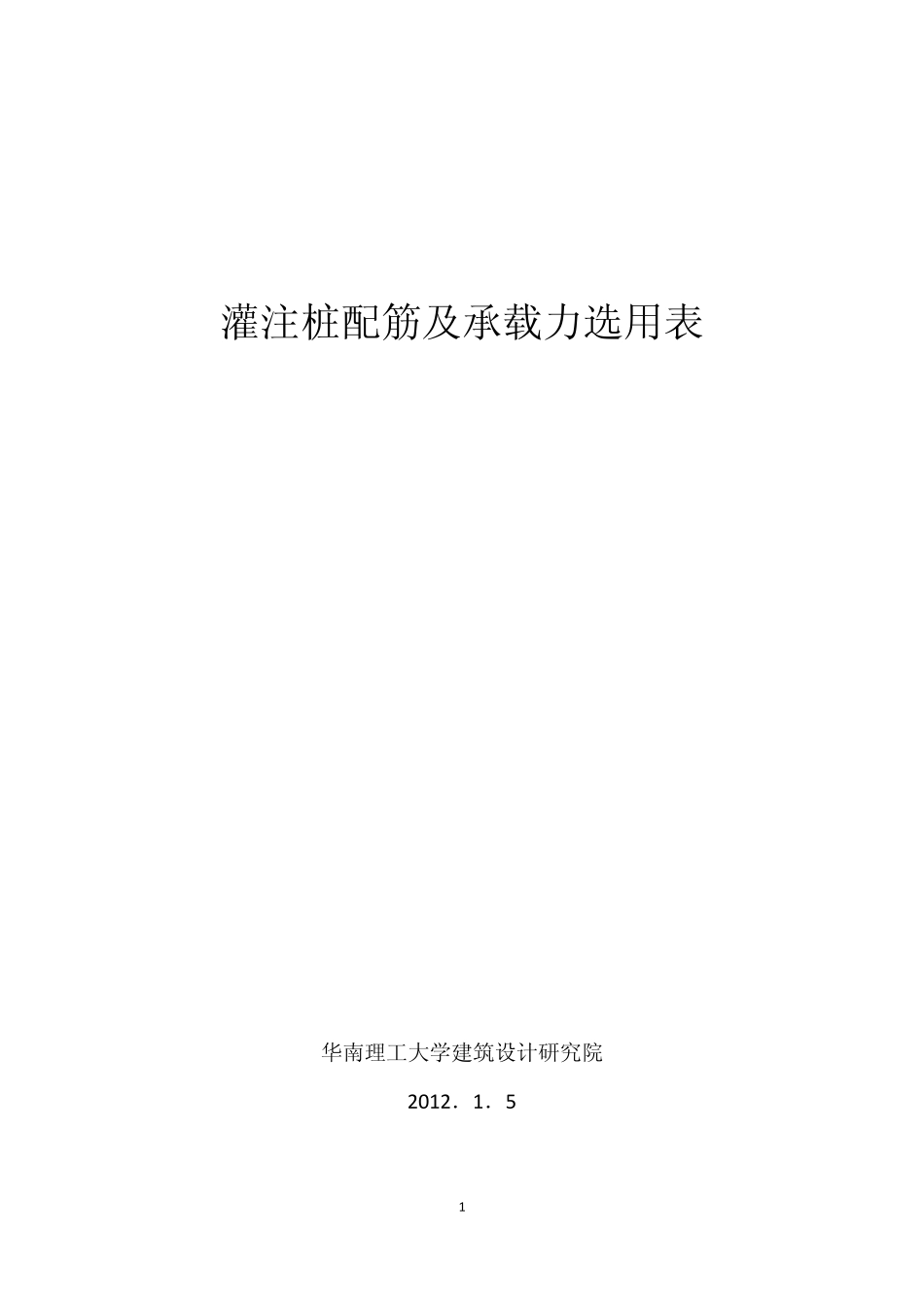

1 灌注桩配筋及承载力选用表 华南理工大学建筑设计研究院 2012．1．5 2 下表为根据中华人民共和国行业标准《建筑桩基技术规范》（JGJ94-2008）的4.1.1 条第1 款所要求的最小配筋率配置的桩纵筋。 桩径D(mm ) 桩截面面积(2m ) 需要的最小配筋率(%) 根据最小配筋率配置的钢筋 实际配筋率(%) 纵筋间距(m m ) 300 0.0707 0.650 6Φ12 0.960 100 350 0.0962 0.637 6Φ12 0.705 125 400 0.1257 0.624 6Φ14 0.735 150 450 0.1590 0.610 6Φ16 0.759 175 500 0.1964 0.597 6Φ16 0.614 200 550 0.2376 0.584 6Φ18 0.643 225 600 0.2827 0.571 7Φ18 0.630 217 650 0.3318 0.557 8Φ18 0.613 210 700 0.3848 0.544 9Φ18 0.595 205 750 0.4418 0.531 8Φ20 0.569 249 800 0.5027 0.518 9Φ20 0.563 239 850 0.5675 0.504 10Φ20 0.554 232 900 0.6362 0.491 10Φ20 0.494 247 950 0.7088 0.478 11Φ20 0.488 239 1000 0.7854 0.465 12Φ20 0.480 233 1100 0.9503 0.438 14Φ20 0.463 223 1200 1.1310 0.412 15Φ20 0.417 229 1300 1.3273 0.385 17Φ20 0.402 220 1400 1.5394 0.359 18Φ20 0.367 226 1500 1.7672 0.332 19Φ20 0.338 230 1600 2.0106 0.306 20Φ20 0.313 235 1700 2.2698 0.279 21Φ20 0.291 238 1800 2.5447 0.253 21Φ20 0.259 253 1900 2.8353 0.226 21Φ20 0.233 268 2000 3.1416 0.200 25Φ18 0.203 238 2100 3.4636 0.200 28Φ18 0.206 224 2200 3.8013 0.200 25Φ20 0.207 263 2300 4.1548 0.200 27Φ20 0.204 255 2400 4.5239 0.200 29Φ20 0.201 249 2500 4.9088 0.200 32Φ20 0.205 235 2600 5.3093 0.200 34Φ20 0.201 231 2700 5.7256 0.200 31Φ22 0.206 263 2800 6.1575 0.200 33Φ22 0.204 257 2900 6.6052 0.200 35Φ22 0.201 251 3000 7.0686 0.200 38Φ22 0.204 239 3 下表为根据广东省标准《建筑地基基础设计规范》(DBJ15-31-2003）的10.3.9 条第2 款所要求的最小配筋率配置的桩纵筋。 桩径D(mm ) 桩截面面积(2m ) 需要的最小配筋率(%) 根据最小配筋率配置的钢筋 实际配筋率(%) 纵筋间距(m m ) 300 0.0707 0.650 6Φ12 0.960 100 350 0.0962 0.650 ...
