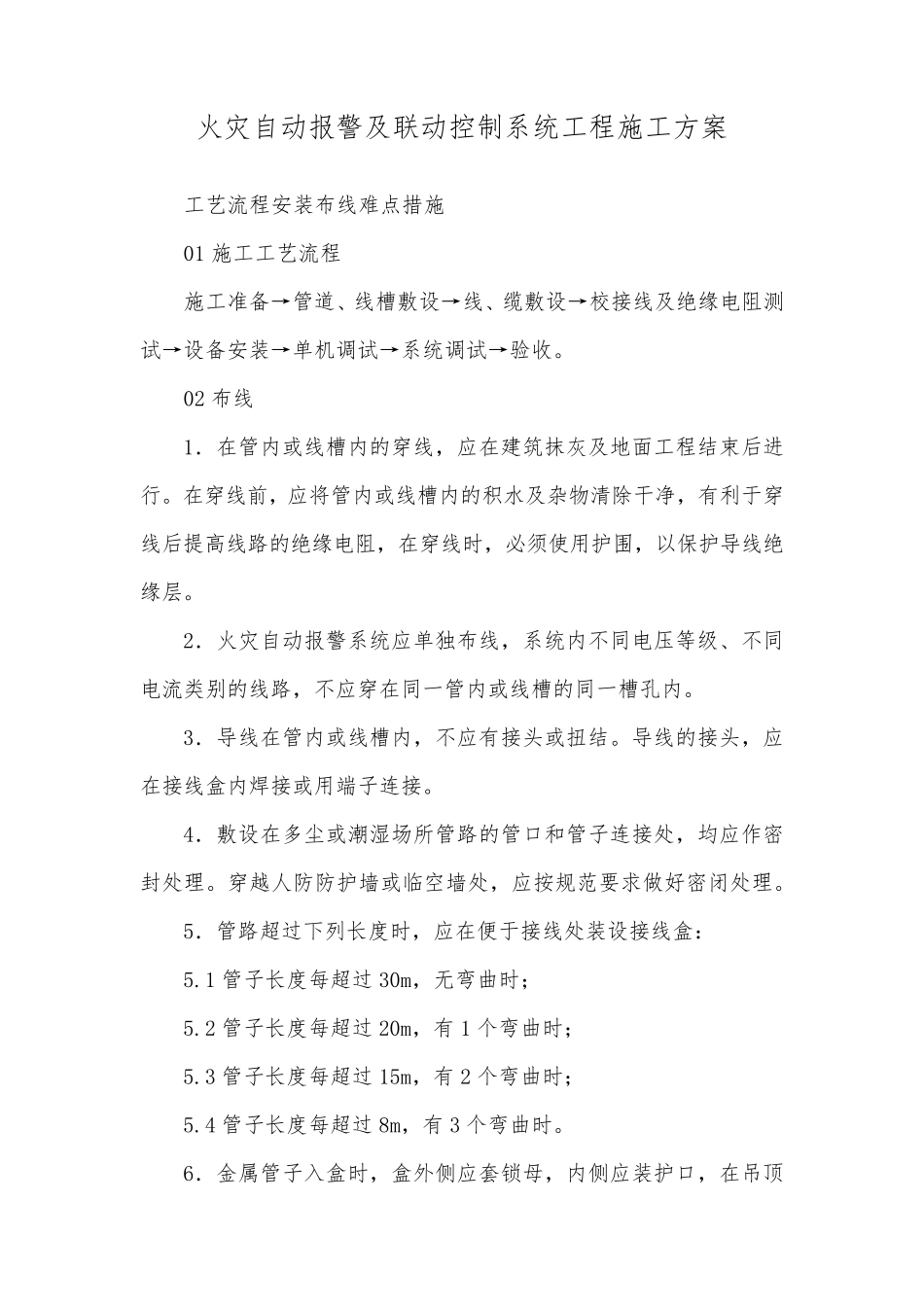

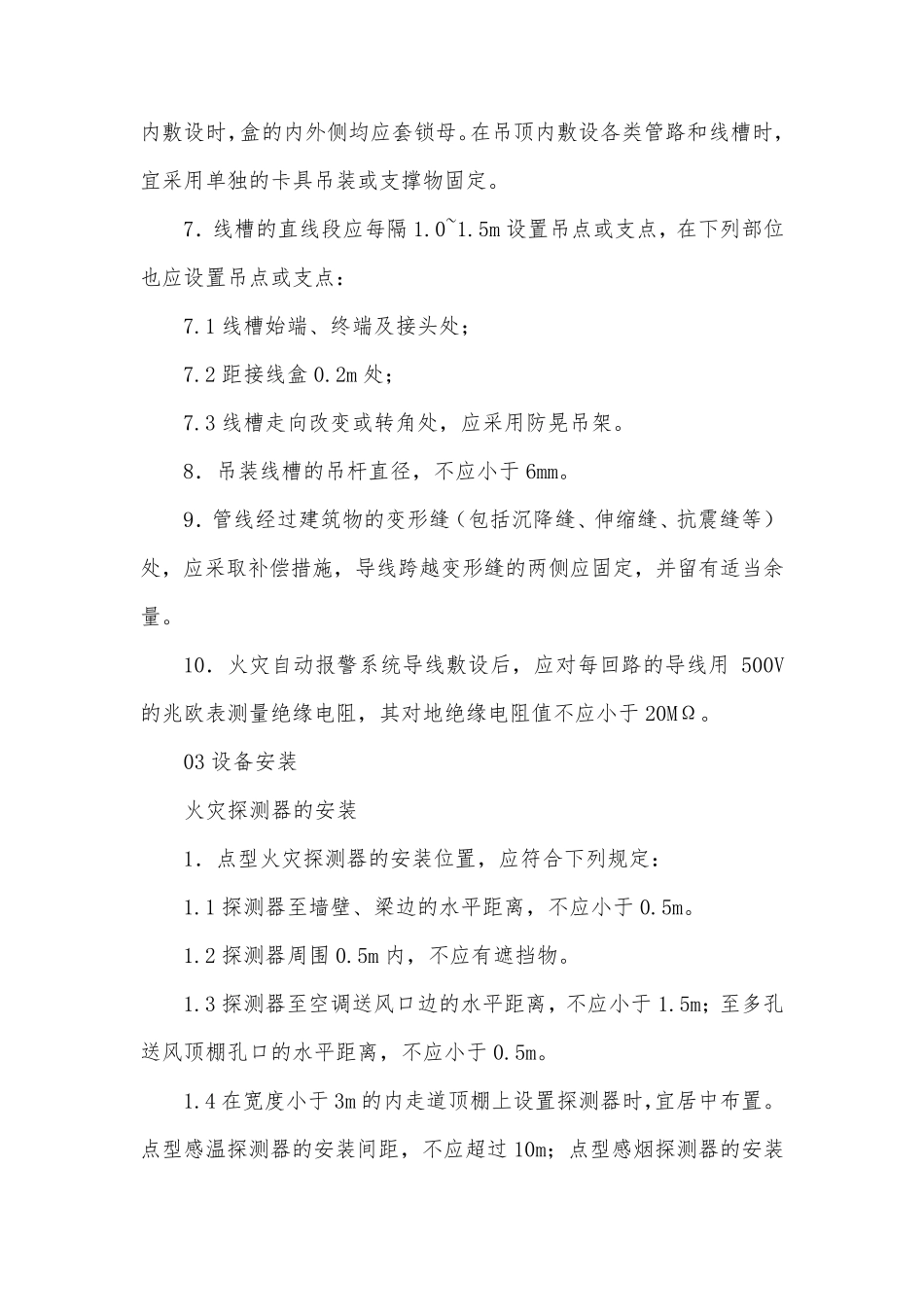

火灾自动报警及联动控制系统工程施工方案 工艺流程安装布线难点措施 01 施工工艺流程 施工准备→管道、线槽敷设→线、缆敷设→校接线及绝缘电阻测试→设备安装→单机调试→系统调试→验收。 02 布线 1．在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。 2．火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。 3．导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。 4．敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。 5．管路超过下列长度时，应在便于接线处装设接线盒： 5.1 管子长度每超过30m，无弯曲时； 5.2 管子长度每超过20m，有 1 个弯曲时； 5.3 管子长度每超过15m，有 2 个弯曲时； 5.4 管子长度每超过8m，有 3 个弯曲时。 6．金属管子入盒时，盒外侧应套 锁 母 ，内侧应装护口，在吊 顶内 敷 设 时 ，盒 的 内 外 侧 均 应 套 锁 母 。在 吊 顶 内 敷 设 各 类 管 路 和 线 槽 时 ，宜 采 用 单 独 的 卡 具 吊 装 或 支 撑 物 固 定 。 7． 线 槽 的 直 线 段 应 每 隔 1.0~1.5m 设 置 吊 点 或 支 点 ， 在 下 列 部 位也 应 设 置 吊 点 或 支 点 ： 7.1 线 槽 始 端 、 终 端 及 接 头 处 ； 7.2 距 接 线 盒 0.2m 处 ； 7.3 线 槽 走 向 改 变 或 转 角 处 ， 应 采 用 防 晃 吊 架 。 8． 吊 装 线 槽 的 吊 杆 直 径 ， 不 应 小 于 6mm。 9． 管 线 经 过 建 筑 物 的 变 形 缝 （ 包 括 沉 降 缝 、 伸 缩 缝 、 抗 震 缝 等 ）处 ， 应 采 取 补 偿 措 施 ， 导 线 跨 越 变 形 缝 的 两 侧 应 固 定 ， 并 留 有 适 当 余量 。 10． 火 灾 自 动 报 警 系 统 导 线 敷 设 后 ， 应 对 每 回 路 的 导 线 用500V的 兆 欧 表 测 量 绝 缘 电 阻 ， 其对 地绝 缘 电 阻 值不 应 小 于 20MΩ。 03 设 备安装 火 灾 探测 器的 ...
