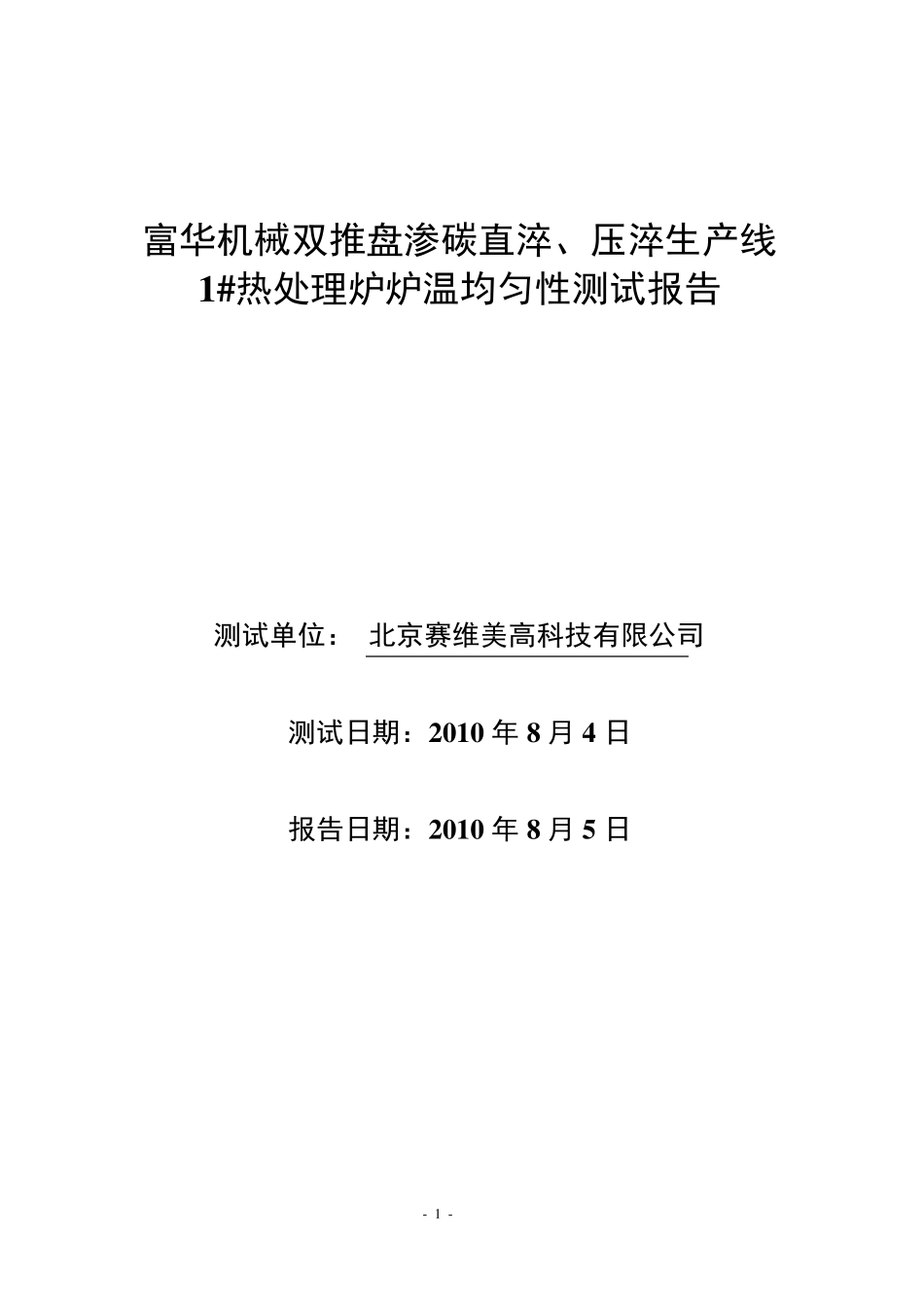

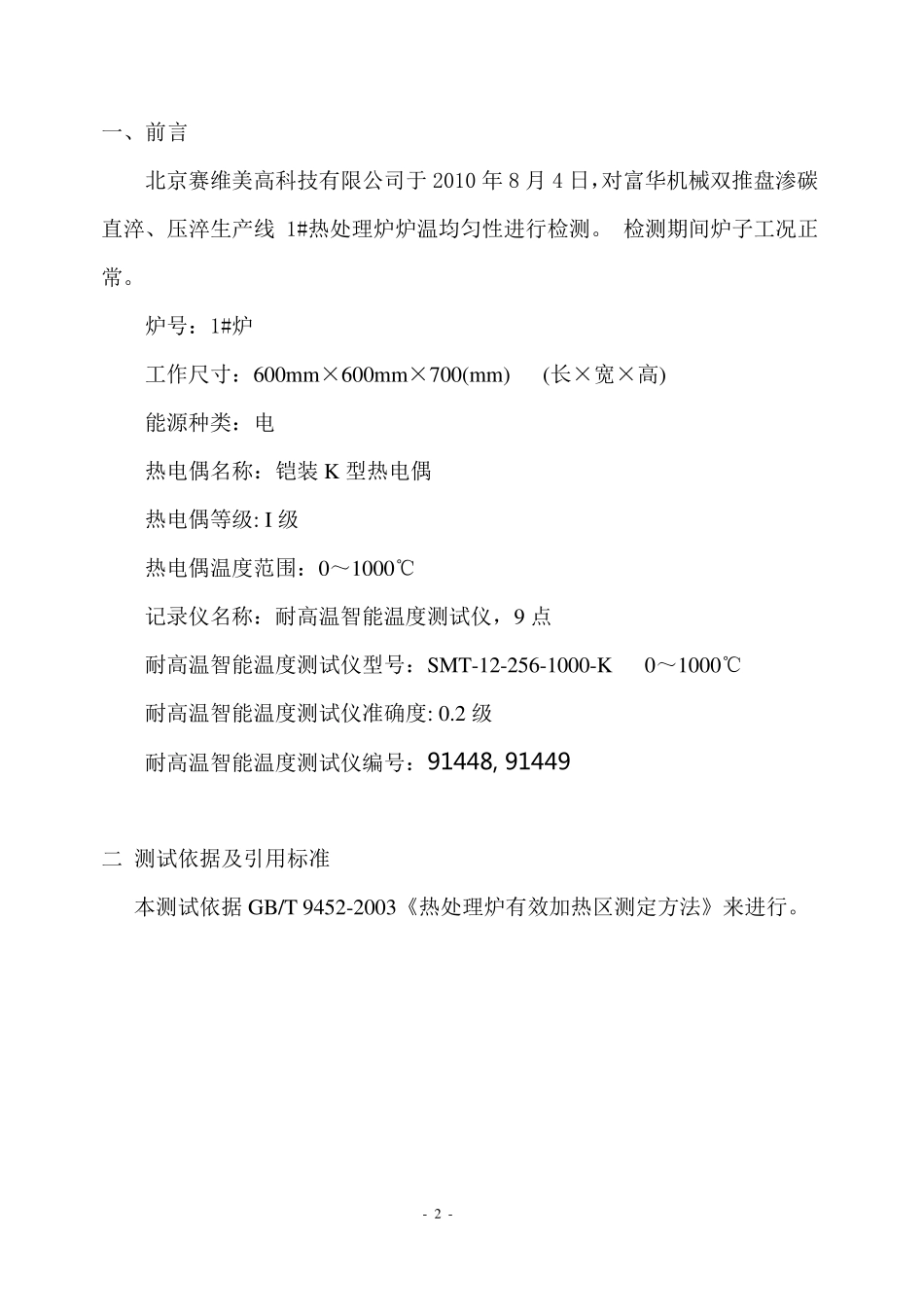

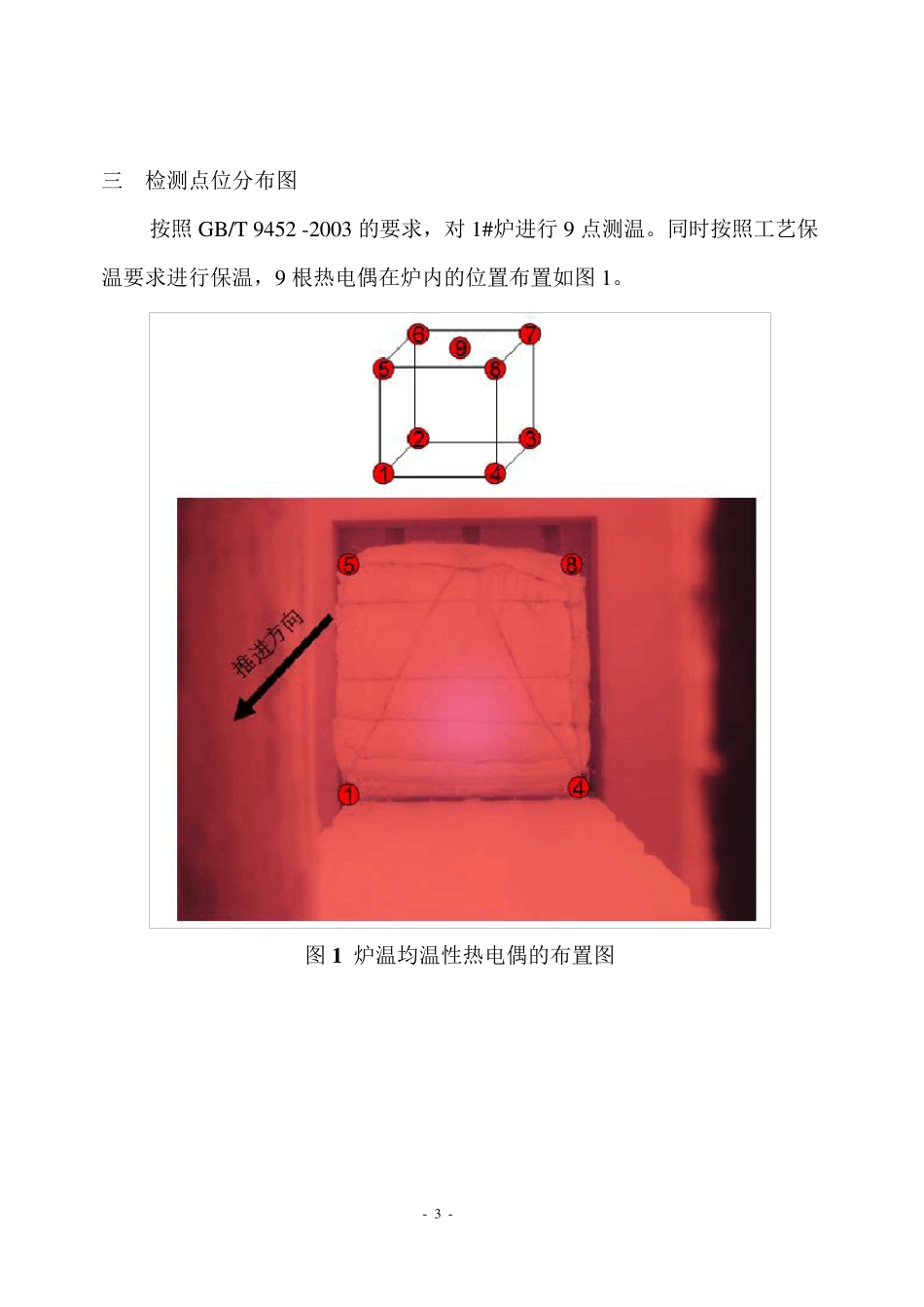

- 1 - 富华机械双推盘渗碳直淬、压淬生产线 1 # 热处理炉炉温均匀性测试报告 测试单位： 北京赛维美高科技有限公司 测试日期：2 0 1 0 年 8 月 4 日 报告日期：2 0 1 0 年 8 月 5 日 - 2 - 一、前言 北京赛维美高科技有限公司于2010 年8 月4 日，对富华机械双推盘渗碳直淬、压淬生产线1#热处理炉炉温均匀性进行检测。 检测期间炉子工况正常。 炉号：1#炉 工作尺寸：600m m ×600m m ×700(m m ) (长×宽×高) 能源种类：电 热电偶名称：铠装 K 型热电偶 热电偶等级: I 级 热电偶温度范围：0～1000℃ 记录仪名称：耐高温智能温度测试仪，9 点 耐高温智能温度测试仪型号：SMT-12-256-1000-K 0～1000℃ 耐高温智能温度测试仪准确度: 0.2 级 耐高温智能温度测试仪编号：91448, 91449 二 测试依据及引用标准 本测试依据 GB/T 9452-2003《热处理炉有效加热区测定方法》来进行。 - 3 - 三 检测点位分布图 按照GB/T 9452 -2003 的要求，对1#炉进行9 点测温。同时按照工艺保温要求进行保温，9 根热电偶在炉内的位置布置如图1。 图1 炉温均温性热电偶的布置图 - 4 - 四 测试数据和数据曲线 热处理炉加热炉6 个料位，渗碳炉1 5 个料位，分三个区控制，低温扩散区6 个料位，出炉一个料位，测试数据见表1 -4 。各段炉温的设定值见图2 。渗碳炉一区温度9 2 0 ℃，二区9 2 0 ℃，三区9 2 0 ℃, 低温扩散区8 4 0 ℃；实际测试的温度曲线见图3 。 图2 热处理炉的炉温设定值和实际值 - 5 - 表1 渗碳一区炉温均匀性测试数据 测试日期：2010-8-4 设定温度920，实际温度920 单位：（℃） 时间 项目 T 1 T 2 T 3 T 4 T 5 T 6 T 7 T 8 T 9 Tmax Tmin ΔT1 2010/8/4 11:19 测试结果 912.7 910.5 910.0 916.8 917.0 913.3 914.7 919.5 911.8 919.5 910.0 9.5 2010/8/4 11:24 测试结果 919.1 912.4 919.1 923.5 919.4 914.5 918.3 923.1 913.4 923.5 912.4 11.2 2010/8/4 11:29 测试结果 919.1 912.8 919.6 923.9 919.8 914.9 918.7 922.8 913.8 923.9 912.8 11.2 2010/8/4 11:34 测试结果 921.1 913.2 920.0 924.4 920.2 915.0 917.5 923.6 914.3 924.4 913.2 11.2 2010/8/4 11:39 测试结果 921.5 917.2 921.6 925.6 921.9 917.7 919.9 925.2 915.5...
