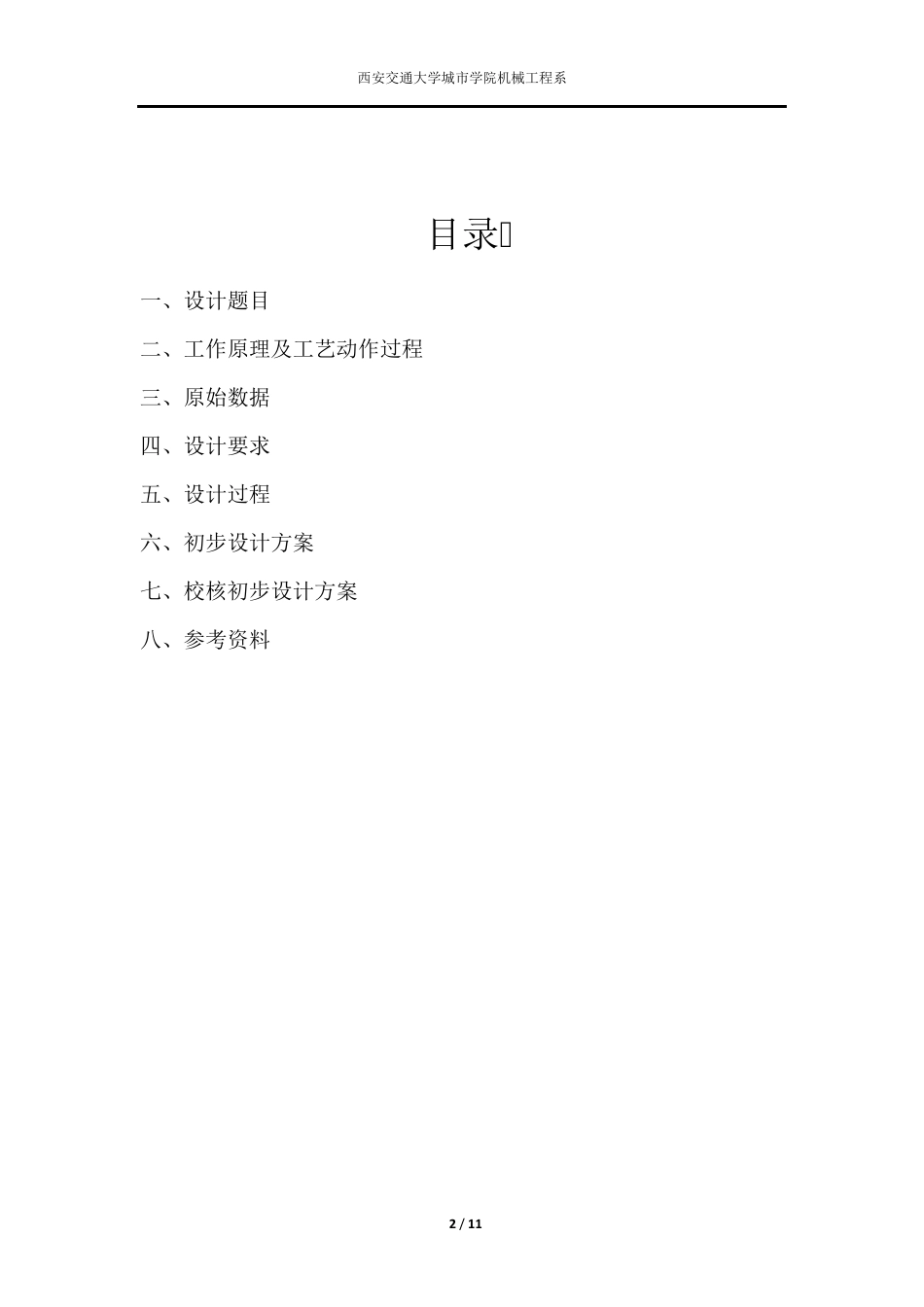

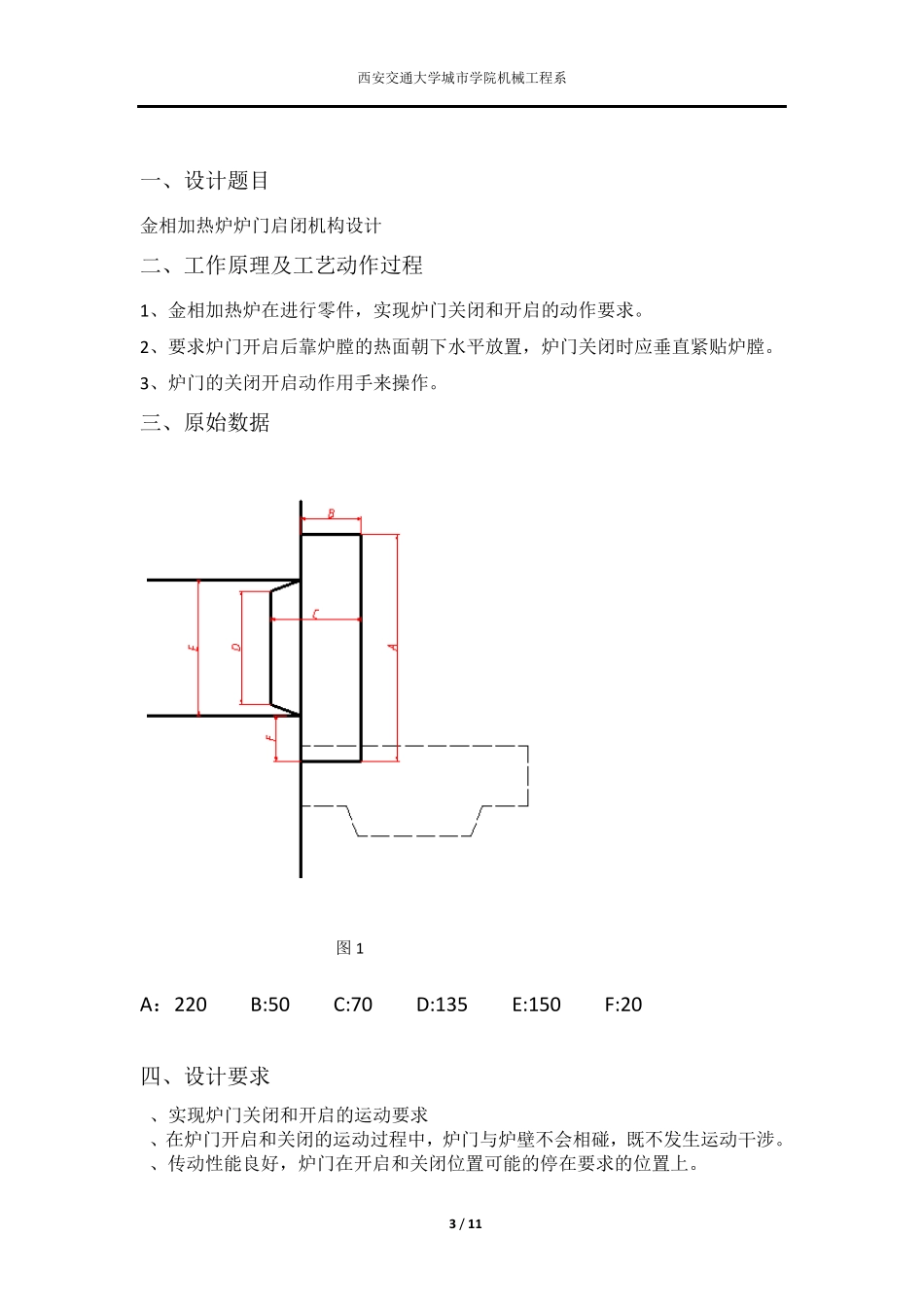

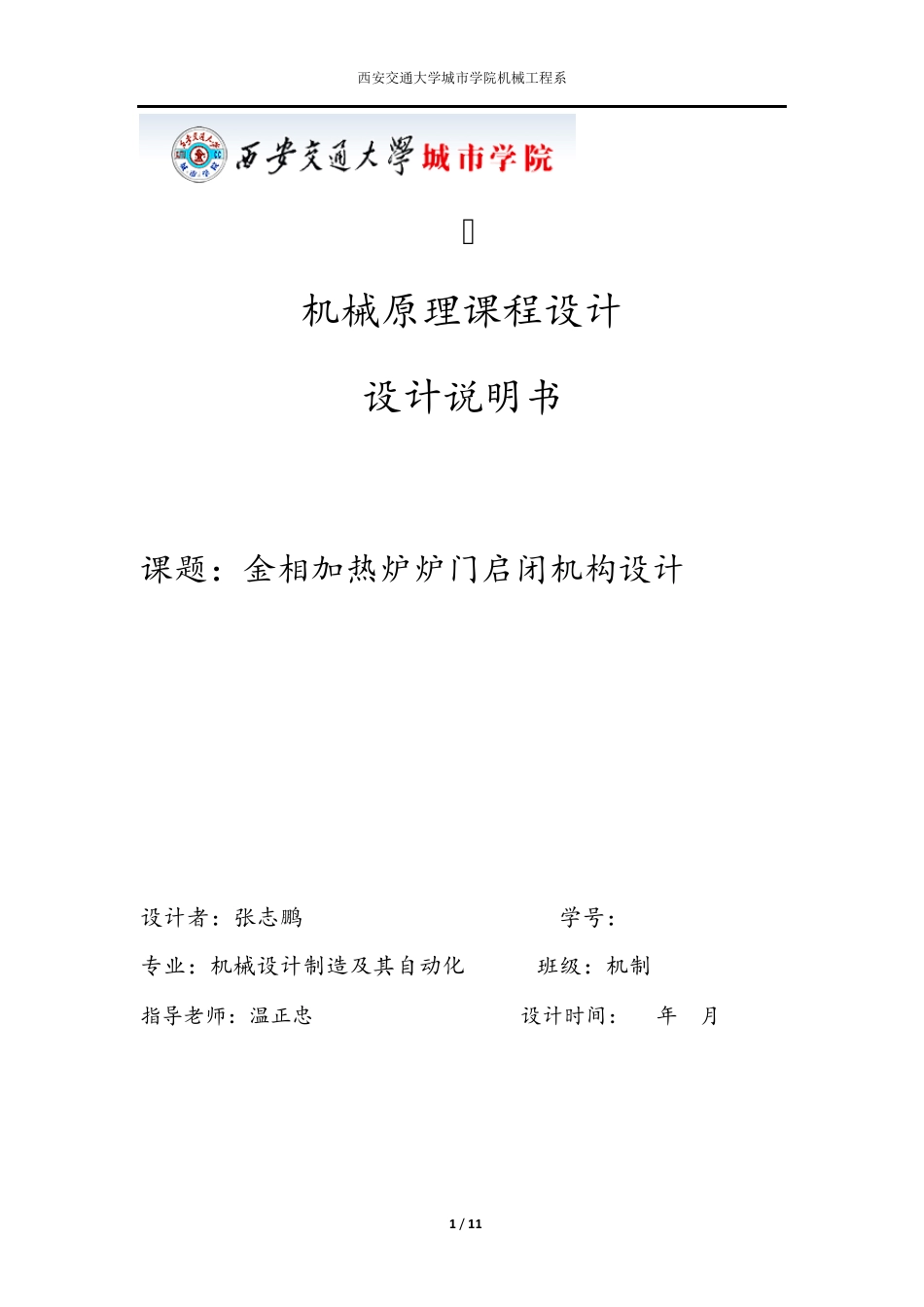

西安交通大学城市学院机械工程系 1 / 1 1 机械原理课程设计 设计说明书 课题：金相加热炉炉门启闭机构设计 设计者：张志鹏 学号：10040023 专业：机械设计制造及其自动化 班级：机制 001 指导老师：温正忠 设计时间：12年 5月 西安交通大学城市学院机械工程系 2 / 11 目录 一、设计题目 二、工作原理及工艺动作过程 三、原始数据 四、设计要求 五、设计过程 六、初步设计方案 七、校核初步设计方案 八、参考资料 西安交通大学城市学院机械工程系 3 / 11 一、设计题目 金相加热炉炉门启闭机构设计 二、工作原理及工艺动作过程 1、金相加热炉在进行零件，实现炉门关闭和开启的动作要求。 2、要求炉门开启后靠炉膛的热面朝下水平放置，炉门关闭时应垂直紧贴炉膛。 3、炉门的关闭开启动作用手来操作。 三、原始数据 图 1 A：220 B:50 C:70 D:135 E:150 F:20 四、设计要求 1、实现炉门关闭和开启的运动要求 2、在炉门开启和关闭的运动过程中，炉门与炉壁不会相碰，既不发生运动干涉。 3、传动性能良好，炉门在开启和关闭位置可能的停在要求的位置上。 西安交通大学城市学院机械工程系 4 / 11 解图 1-1 五、设计过程 一、设计分析（炉门处于关闭位置） 1.干涉分析 干涉分析时，可先判断炉门上最容易与炉壁发生干涉的若干点，分析这些点在炉门启闭过程中的运动情况，据此判断炉门是否与炉壁发生干涉。 炉门上最容易与炉壁发生干涉的点为 A、B、C、D、E 和 F 等。 在炉门开启的瞬时，为保证炉门与炉壁不发生干涉现象，则要求炉门上与炉壁接触的各点其速度分量均不能指向炉壁以内。否则经 t 时间后，该点会与炉壁发生干涉。 这样就将干涉分析转化为速度分析，炉门上各点的速度取决于炉门的绝对速度瞬心，其位置在两连架杆位置线的交点上。 在解图 1-1中，过 B 点作ccBE，过 C 点作ddCF，过质心 W 点作铅垂线 hh 。当炉门的绝对速度瞬心位于 aa 与 bb 线之间时，无论炉门的角速度方向如何，均会发生炉门与炉壁干涉现象。例如炉门以顺时针方向方向运动时，炉门上 D 点会与炉壁发生干涉现象，逆时针方向运动时，炉门上 A 点会与炉壁发生干涉现象。 当炉门的绝对速度瞬心位于 aa 线以上，开启炉门时其角速度方向应为逆时针方向。绝对速度瞬心位于aec 区域时，B 点与炉壁发生干涉；绝对速度瞬心位于adf 区域时，C 点与炉壁发生干涉。所以，...
