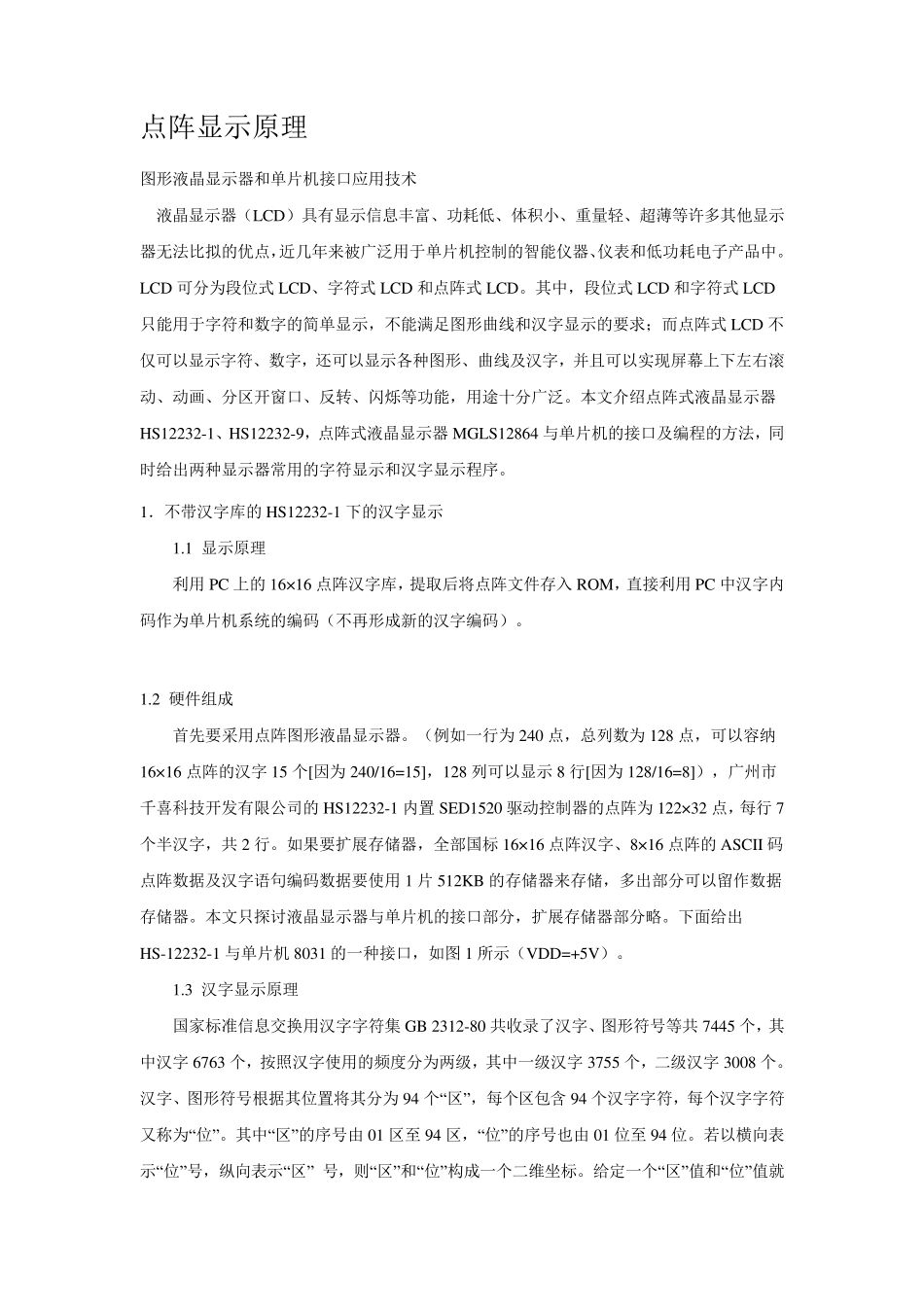

点阵显示原理 图形液晶显示器和单片机接口应用技术 液晶显示器（LCD）具有显示信息丰富、功耗低、体积小、重量轻、超薄等许多其他显示器无法比拟的优点，近几年来被广泛用于单片机控制的智能仪器、仪表和低功耗电子产品中。LCD 可分为段位式 LCD、字符式 LCD 和点阵式 LCD。其中，段位式 LCD 和字符式 LCD只能用于字符和数字的简单显示，不能满足图形曲线和汉字显示的要求；而点阵式 LCD 不仅可以显示字符、数字，还可以显示各种图形、曲线及汉字，并且可以实现屏幕上下左右滚动、动画、分区开窗口、反转、闪烁等功能，用途十分广泛。本文介绍点阵式液晶显示器HS12232-1、HS12232-9，点阵式液晶显示器MGLS12864 与单片机的接口及编程的方法，同时给出两种显示器常用的字符显示和汉字显示程序。 1．不带汉字库的 HS12232-1 下的汉字显示 1.1 显示原理 利用PC 上的 16× 16 点阵汉字库，提取后将点阵文件存入 ROM，直接利用PC 中汉字内码作为单片机系统的编码（不再形成新的汉字编码）。 1.2 硬件组成 首先要采用点阵图形液晶显示器。（例如一行为 240 点，总列数为 128 点，可以容纳16× 16 点阵的汉字 15 个[因为 240/16=15]，128 列可以显示8 行[因为 128/16=8]），广州市千喜科技开发有限公司的 HS12232-1 内置 SED1520 驱动控制器的点阵为 122× 32 点，每行 7个半汉字，共 2 行。如果要扩展存储器，全部国标 16× 16 点阵汉字、8× 16 点阵的 ASCII 码点阵数据及汉字语句编码数据要使用1 片512KB 的存储器来存储，多出部分可以留作数据存储器。本文只探讨液晶显示器与单片机的接口部分，扩展存储器部分略。下面给出HS-12232-1 与单片机8031 的一种接口，如图1 所示（VDD=+5V）。 1.3 汉字显示原理 国家标准信息交换用汉字字符集 GB 2312-80 共收录了汉字、图形符号等共 7445 个，其中汉字 6763 个，按照汉字使用的频度分为两级，其中一级汉字 3755 个，二级汉字 3008 个。汉字、图形符号根据其位置将其分为 94 个“区”，每个区包含 94 个汉字字符，每个汉字字符又称为“位”。其中“区”的序号由 01 区至 94 区，“位”的序号也由 01 位至 94 位。若以横向表示“位”号，纵向表示“区” 号，则“区”和“位”构成一个二维坐标。给定一个“区”值和“位”值就可以确定一个惟一的汉字或图形符号。即4 位阿拉伯数字就可以惟一地确定一个汉字或符号。...
