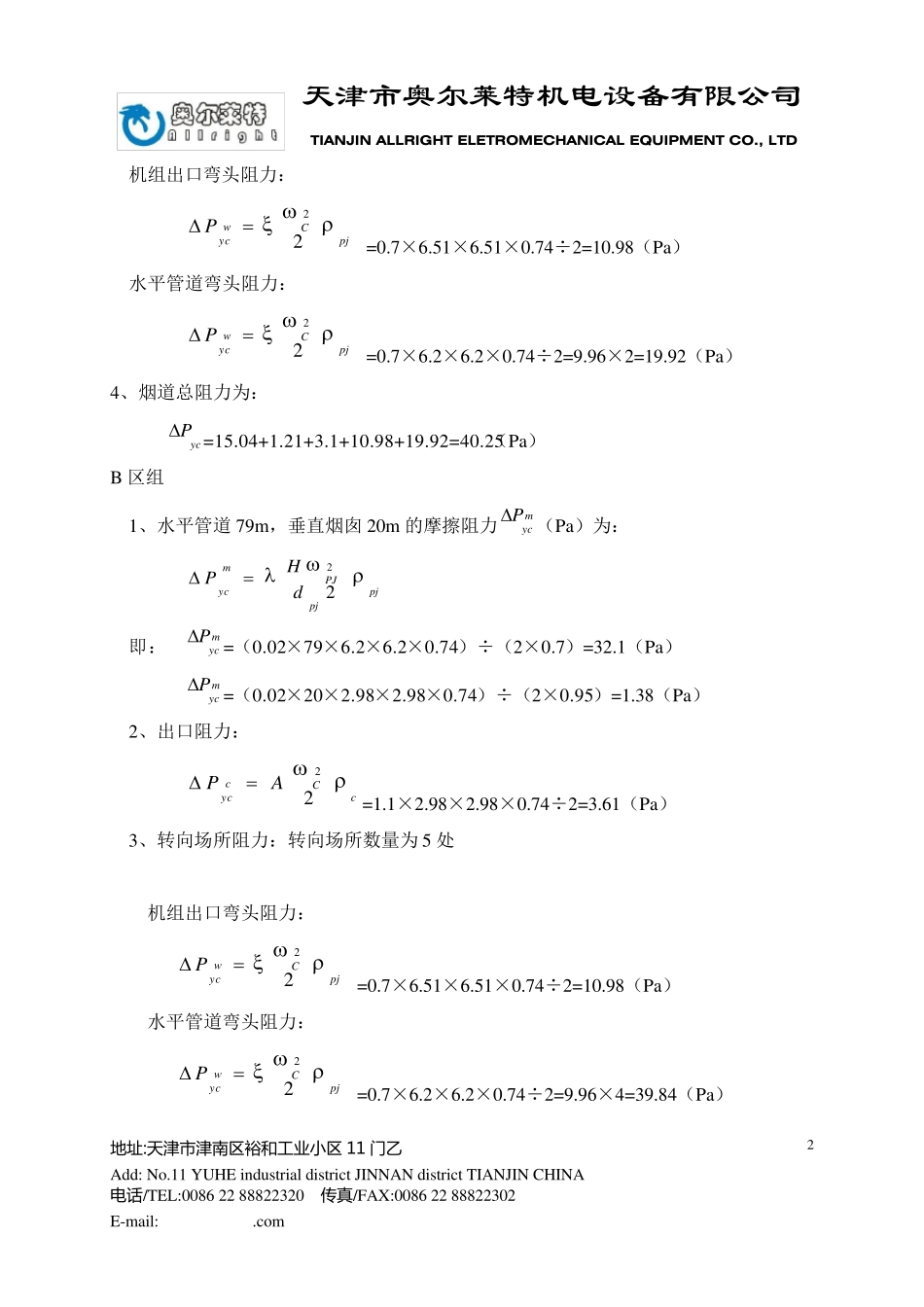

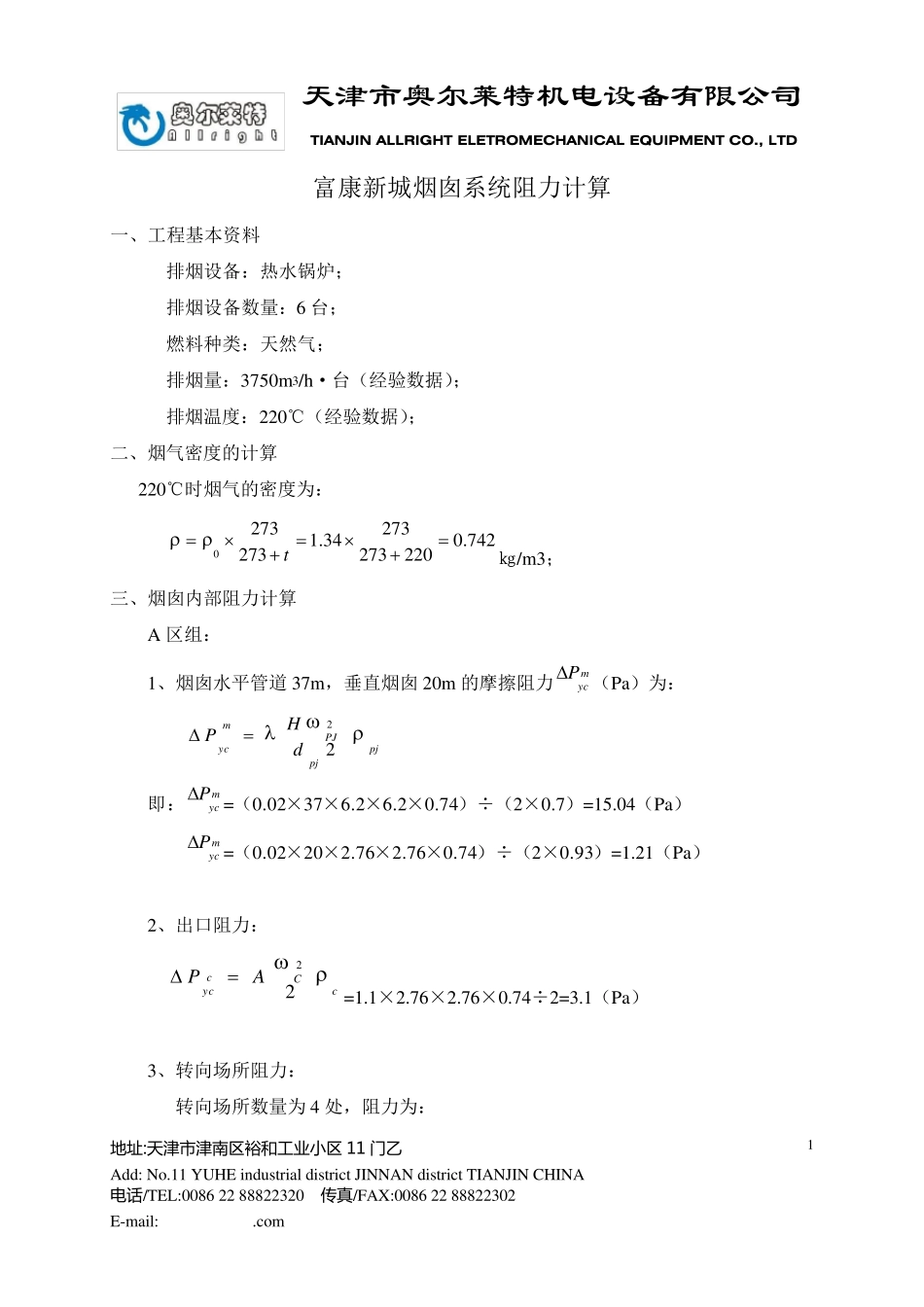

地 址 :天 津 市 津 南 区 裕 和 工 业小区 11 门乙 Add: No.11 YUHE indu strial district JINNAN district TIANJIN CHINA 电话/TEL:0086 22 88822320 传真/FAX:0086 22 88822302 E-mail: *******************.com1 天津市奥尔莱特机电设备有限公司 TIANJIN ALLRIGHT ELETROMECHANICAL EQU IPMENT CO., LTD 富康新城烟囱系统阻力计算 一、工程基本资料 排烟设备：热水锅炉； 排烟设备数量：6 台； 燃料种类：天然气； 排烟量：3750m3/h·台（经验数据）； 排烟温度：220℃（经验数据）； 二、烟气密度的计算 220℃时烟气的密度为： 742.022027327334.12732730t㎏/m3； 三、烟囱内部阻力计算 A 区组： 1、烟囱水平管道 37m，垂直烟囱20m 的摩擦阻力my cP（Pa）为： pjpjPJmy cdHP22 即：my cP=（0.02×37×6.2×6.2×0.74）÷（2×0.7）=15.04（Pa） my cP=（0.02×20×2.76×2.76×0.74）÷（2×0.93）=1.21（Pa） 2、出口阻力： cCcy cAP22=1.1×2.76×2.76×0.74÷2=3.1（Pa） 3、转向场所阻力： 转向场所数量为 4 处，阻力为： 地 址 :天 津 市 津 南 区 裕 和 工 业小区 11 门乙 Add: No.11 YUHE indu strial district JINNAN district TIANJIN CHINA 电话/TEL:0086 22 88822320 传真/FAX:0086 22 88822302 E-mail: *******************.com2 天津市奥尔莱特机电设备有限公司 TIANJIN ALLRIGHT ELETROMECHANICAL EQU IPMENT CO., LTD 机组出口弯头阻力： pjCwycP22=0.7×6.51×6.51×0.74÷2=10.98（Pa） 水平管道弯头阻力： pjCwycP22=0.7×6.2×6.2×0.74÷2=9.96×2=19.92（Pa） 4、烟道总阻力为： ycP=15.04+1.21+3.1+10.98+19.92=40.25（Pa） B 区组 1、水平管道 79m，垂直烟囱 20m 的摩擦阻力mycP（Pa）为： pjpjPJmycdHP22 即： mycP=（0.02×79×6.2×6.2×0.74）÷（2×0.7）=32.1（Pa） mycP=（0.02×20×2.98×2.98×0.74）÷（2×0.95）=1.38（Pa） 2、出口阻力： cCcycAP22=1.1×2.98×2.98×0.74÷2=3.61（Pa） 3、转向场所阻力：转向场所数量为 5 处 机组出口弯头阻力： pjCwycP22=0.7×6.51×6.51×0.74÷2=10.98（Pa） 水平管道弯头阻力： pjCwycP22=0.7×6.2×6....
