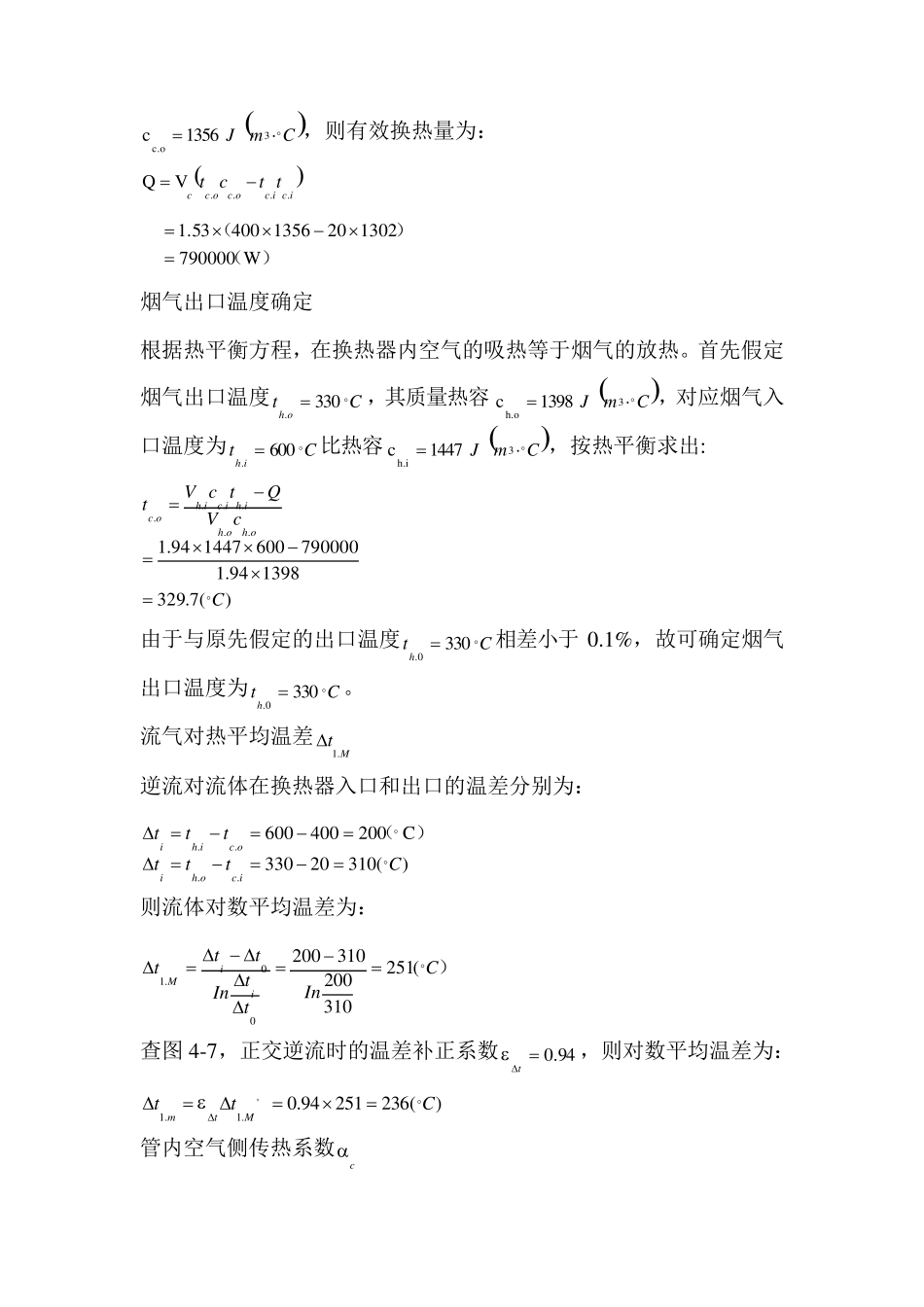

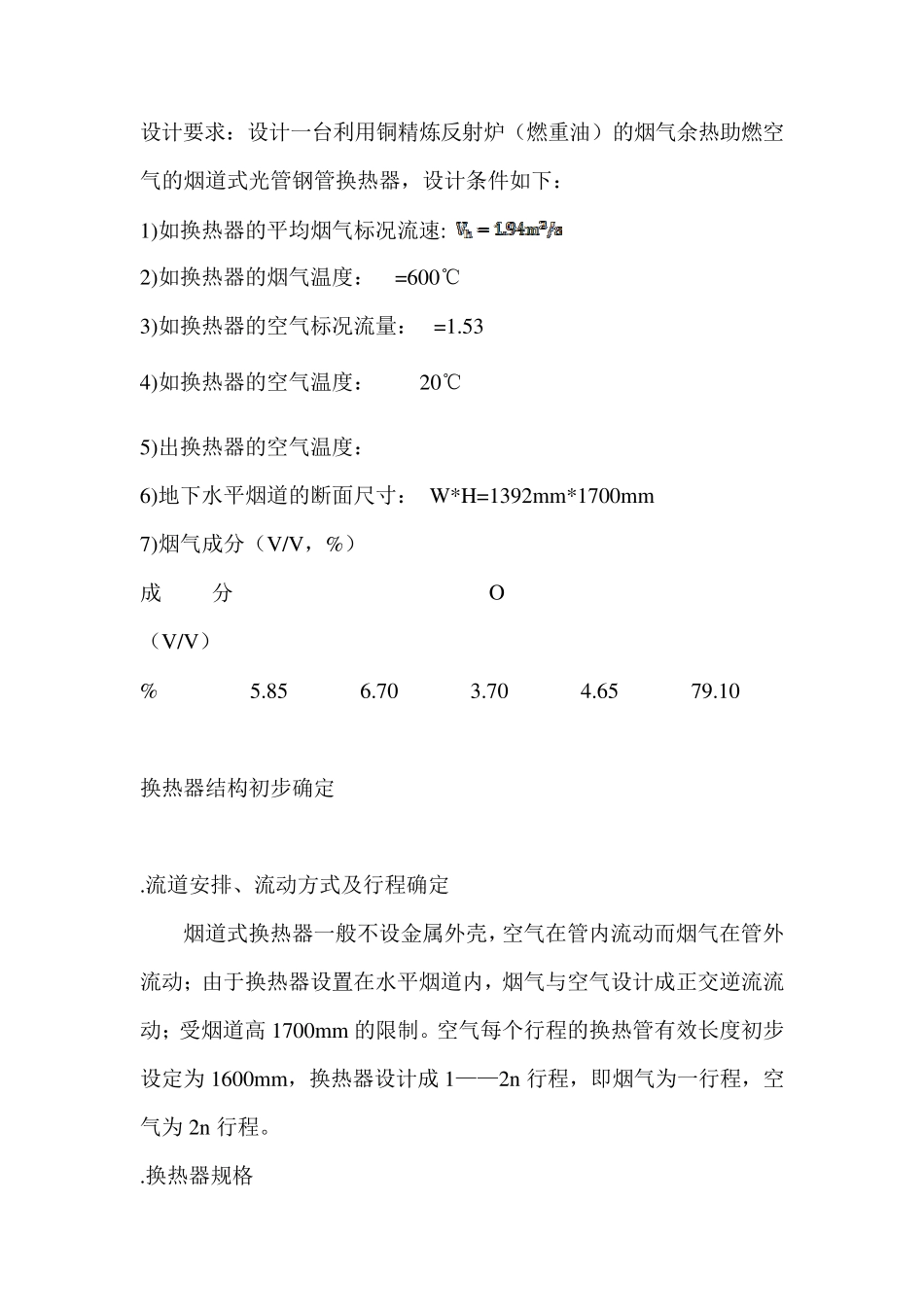

设计要求:设计一台利用铜精炼反射炉(燃重油)的烟气余热助燃空气的烟道式光管钢管换热器,设计条件如下: 1)如换热器的平均烟气标况流速: 2)如换热器的烟气温度:=600℃ 3)如换热器的空气标况流量:=1.53 4)如换热器的空气温度:20℃ 5)出换热器的空气温度: 6)地下水平烟道的断面尺寸: W*H=1392mm*1700mm 7)烟气成分(V/V,%) 成分(V/V) O % 5.85 6.70 3.70 4.65 79.10 换热器结构初步确定 .流道安排、流动方式及行程确定 烟道式换热器一般不设金属外壳,空气在管内流动而烟气在管外流动;由于换热器设置在水平烟道内,烟气与空气设计成正交逆流流动;受烟道高1700mm 的限制。空气每个行程的换热管有效长度初步设定为1600mm,换热器设计成1——2n行程,即烟气为一行程,空气为2n行程。 .换热器规格 选用5.3m m60m m热轧无缝管,规格满足GB8162-87 、GB8163-87 要求。 (3).换热管排列 考 虑 清 灰 方 便 ,管群 按 正 方 形 排 列 ,并 取 管中 心 距12.0060.022SS21d(m )。 取空气在管内的标况流速smc10,管内径mdi053.0,其流通界面积200022.0mf 。 一个行程空气侧需要流通界面积为: 153.01053.1ccVf(2m ) 一个行程需换热管根数700022.0153.0N0 ff(根)。烟道断面宽度m392.1B ,则在其宽度上排列的换热管列数为: 1012.006.03392.131SdBm(列) 顺烟气流向排列 排,则71070 mn(排)。一个行程管群的排列见图 4-13。 二.换热器的热计算 在换热器热计算中,假定换热器无换热损失、两流体在换热器中无流量损失、无变相、比热容不变、仅有显热变化。 (1)有效换热量Q 所谓有效换热量是指空气从C20 被加热到C400 从烟气所吸收的热量 。 由 于 相 应 温 度 下 空 气 的 比 热容 分 别 为Cmcic3.J1302和CmJ3c.o1356c,则有效换热量为: icicococcttct....VQ )()(W79000013022013564003.51 烟气出口温度确定 根据热平衡方程,在换热器内空气的吸热等于烟气的放热。首先假定烟气出口温度Ctoh 330.,其质量热容CmJ3h.o1398c,对应烟气入口温度为 Ctih 600.比热容CmJ3h.i1447c,按热平衡求出: )(7.329139894.1790000600144794.1......CcVQtcVtohohihicihoc 由于与原先假定的出口温...
