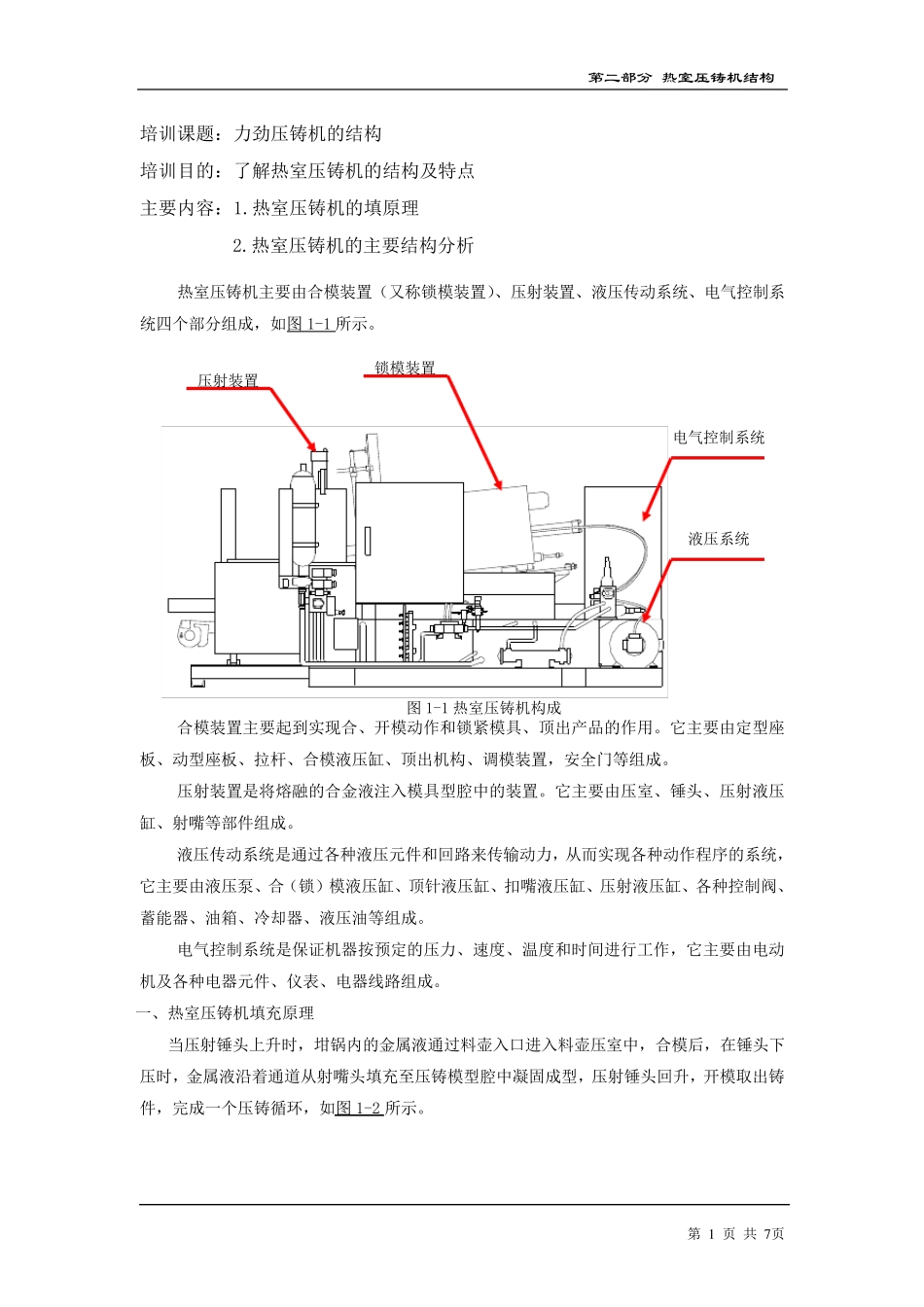

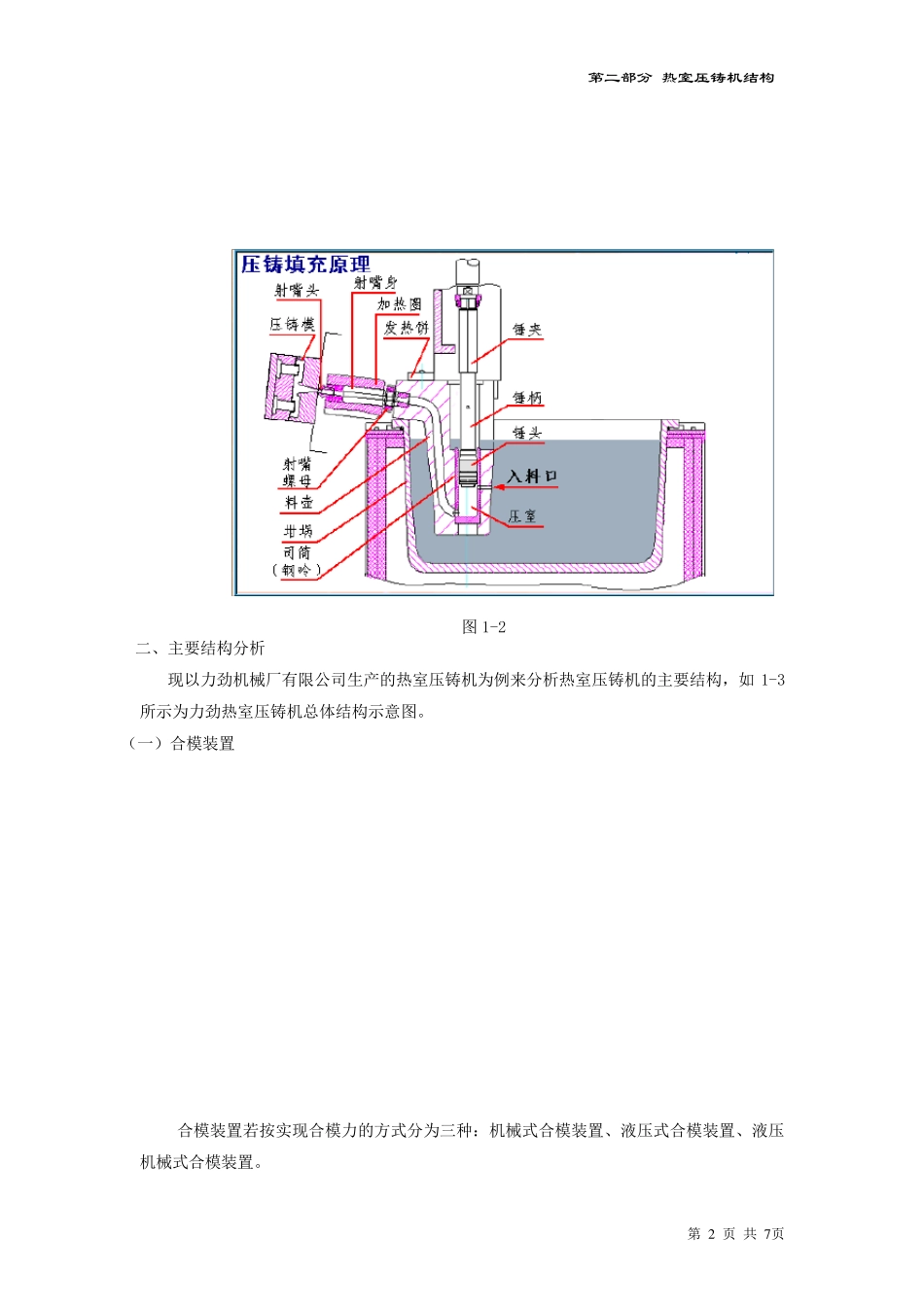

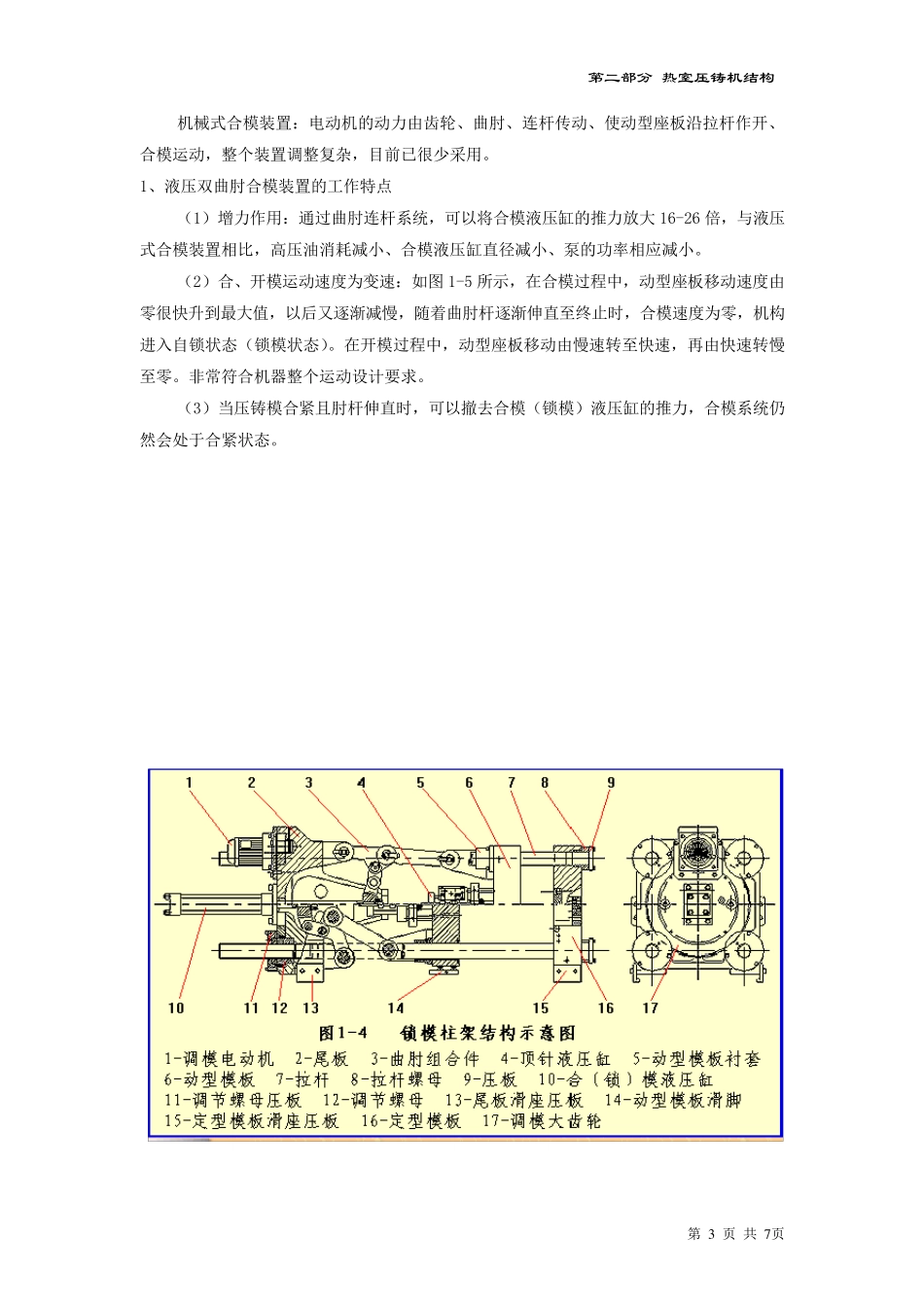

第二部分 热室压铸机结构 第 1 页 共 7 页 培训课题：力劲压铸机的结构 培训目的：了解热室压铸机的结构及特点 主要内容：1.热室压铸机的填原理 2.热室压铸机的主要结构分析 热室压铸机主要由合模装置（又称锁模装置）、压射装置、液压传动系统、电气控制系统四个部分组成，如图 1-1 所示。 图 1-1 热室压铸机构成 合模装置主要起到实现合、开模动作和锁紧模具、顶出产品的作用。它主要由定型座板、动型座板、拉杆、合模液压缸、顶出机构、调模装置，安全门等组成。 压射装置是将熔融的合金液注入模具型腔中的装置。它主要由压室、锤头、压射液压缸、射嘴等部件组成。 液压传动系统是通过各种液压元件和回路来传输动力，从而实现各种动作程序的系统，它主要由液压泵、合（锁）模液压缸、顶针液压缸、扣嘴液压缸、压射液压缸、各种控制阀、蓄能器、油箱、冷却器、液压油等组成。 电气控制系统是保证机器按预定的压力、速度、温度和时间进行工作，它主要由电动机及各种电器元件、仪表、电器线路组成。 一、热室压铸机填充原理 当压射锤头上升时，坩锅内的金属液通过料壶入口进入料壶压室中，合模后，在锤头下压时，金属液沿着通道 从射嘴头填充至 压铸模型腔中凝 固 成型，压射锤头回升，开模取 出铸件，完 成一个压铸循 环 ，如图 1-2 所示。 压射装置 锁模装置 电气控制系统 液压系统 第二部分 热室压铸机结构 第 2 页 共 7 页 图1-2 二、主要结构分析 现以力劲机械厂有限公司生产的热室压铸机为例来分析热室压铸机的主要结构，如 1-3所示为力劲热室压铸机总体结构示意图。 （一）合模装置 合模装置若按实现合模力的方式分为三种：机械式合模装置、液压式合模装置、液压机械式合模装置。 第二部分 热室压铸机结构 第 3 页 共 7 页 机械式合模装置：电动机的动力由齿轮、曲肘、连杆传动、使动型座板沿拉杆作开、合模运动，整个装置调整复杂，目前已很少采用。 1、液压双曲肘合模装置的工作特点 （1）增力作用：通过曲肘连杆系统，可以将合模液压缸的推力放大 16-26 倍，与液压式合模装置相比，高压油消耗减小、合模液压缸直径减小、泵的功率相应减小。 （2）合、开模运动速度为变速：如图 1-5 所示，在合模过程中，动型座板移动速度由零很快升到最大值，以后又逐渐减慢，随着曲肘杆逐渐伸直至终止时，合模速度为零，机构进入自锁状态（锁模状态）。在开模过程中，动型座板移动...
