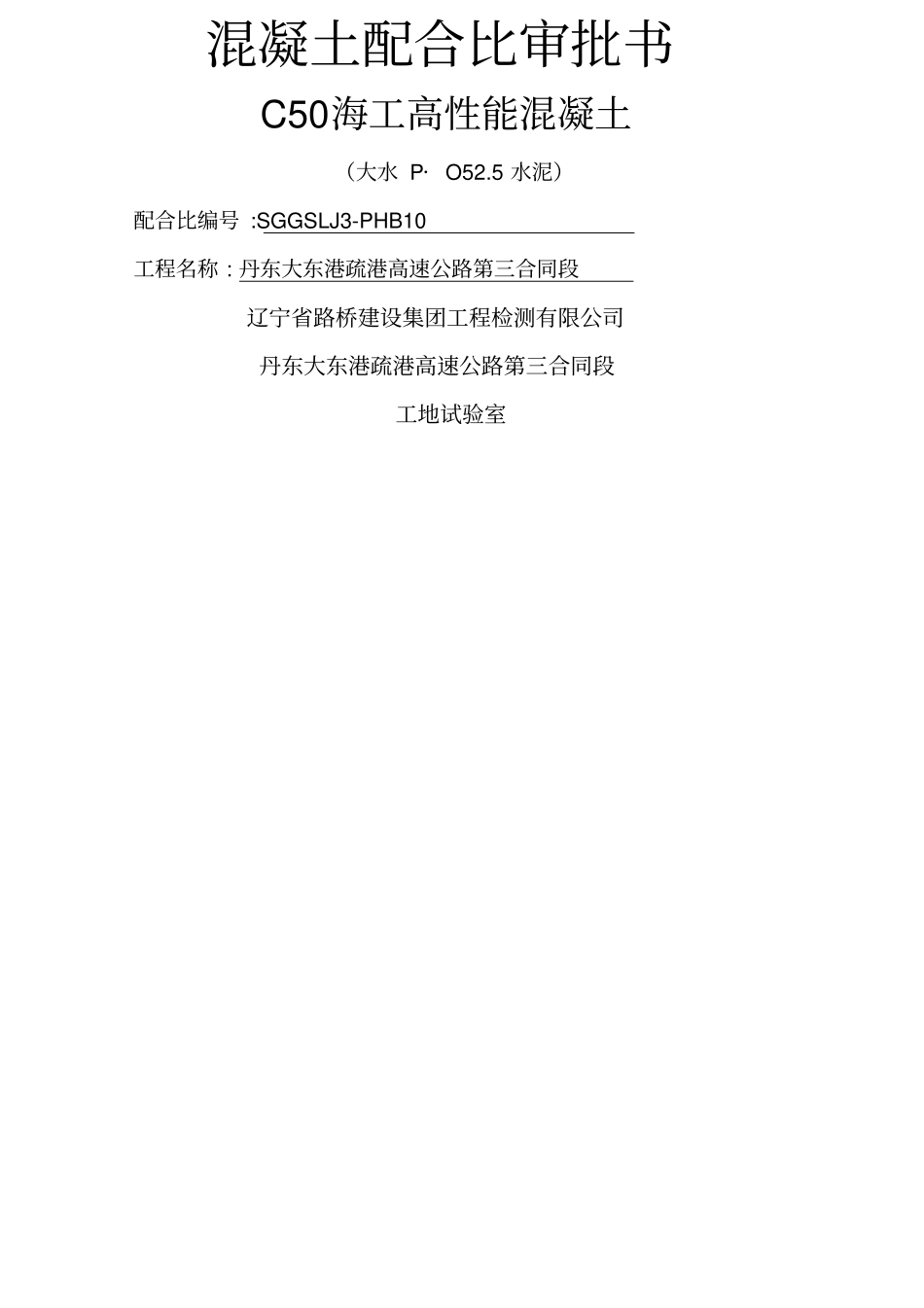

混凝土配合比审批书C50海工高性能混凝土（大水 P· O52

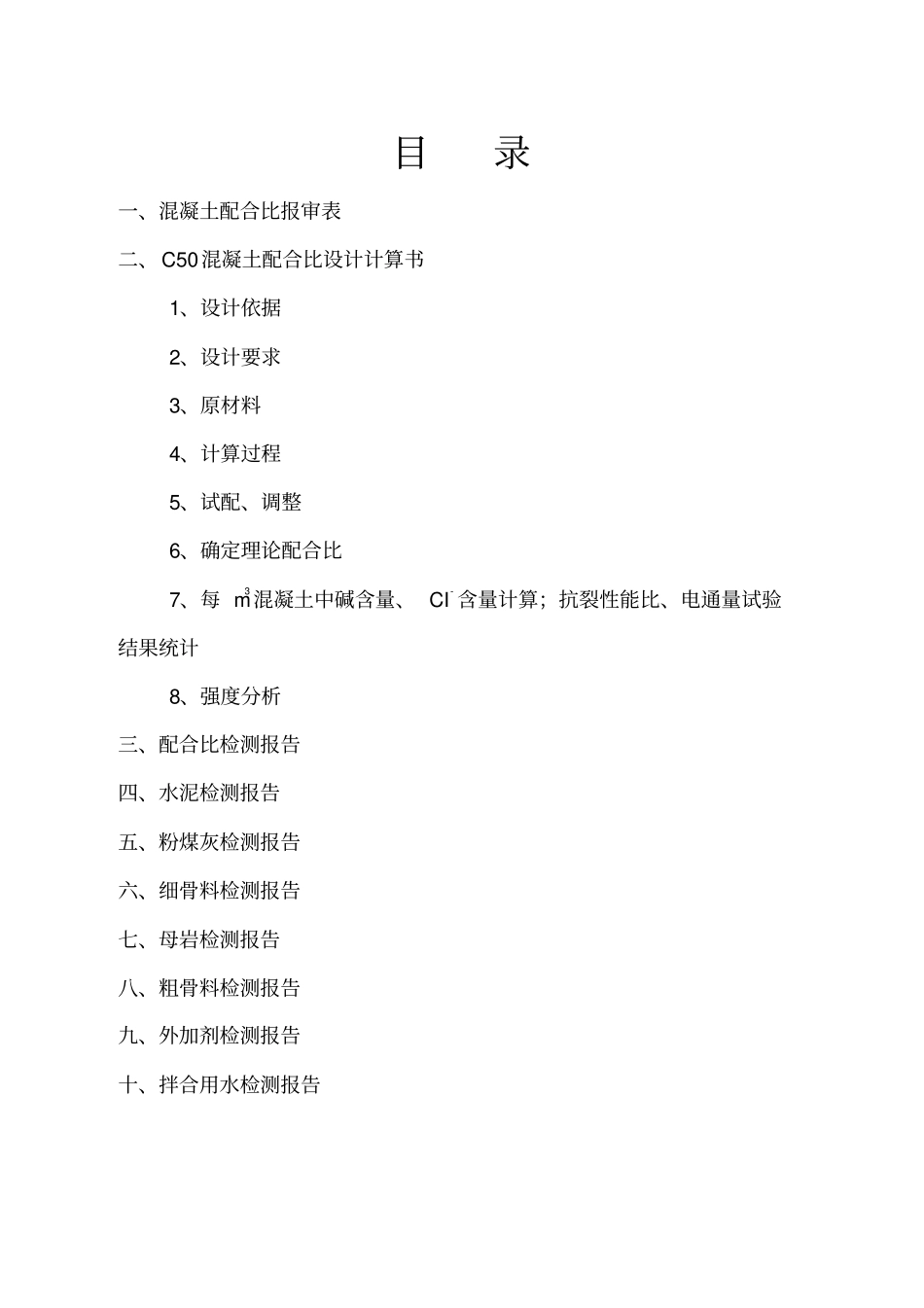

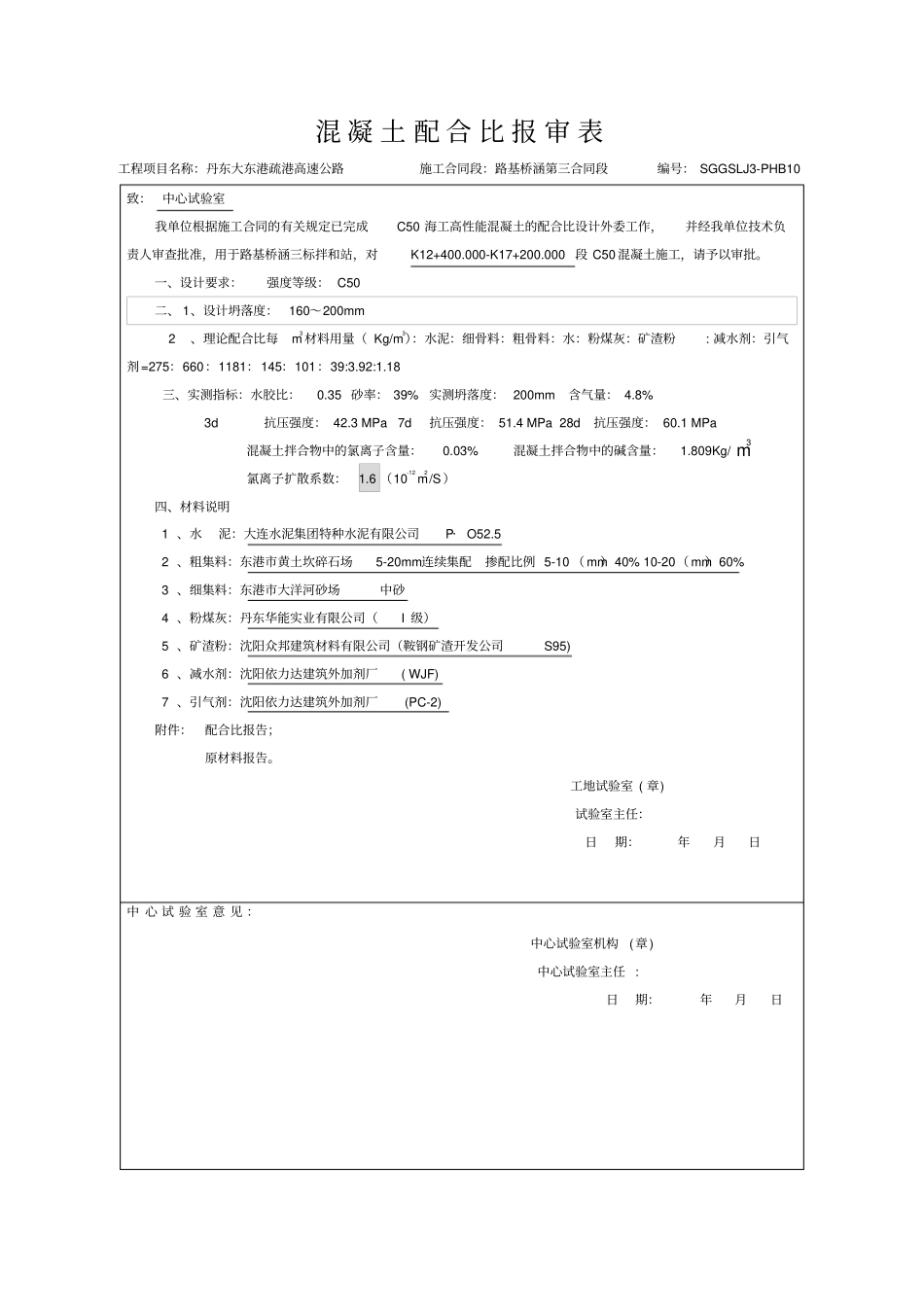

5 水泥）配合比编号 :SGGSLJ3-PHB10 工程名称 : 丹东大东港疏港高速公路第三合同段辽宁省路桥建设集团工程检测有限公司丹东大东港疏港高速公路第三合同段工地试验室目录一、混凝土配合比报审表二、C50混凝土配合比设计计算书1、设计依据2、设计要求3、原材料4、计算过程5、试配、调整6、确定理论配合比7、每 m3 混凝土中碱含量、 CI- 含量计算；抗裂性能比、电通量试验结果统计8、强度分析三、配合比检测报告四、水泥检测报告五、粉煤灰检测报告六、细骨料检测报告七、母岩检测报告八、粗骨料检测报告九、外加剂检测报告十、拌合用水检测报告混 凝 土 配 合 比 报 审 表工程项目名称：丹东大东港疏港高速公路施工合同段：路基桥涵第三合同段编号： SGGSLJ3-PHB10 致：中心试验室我单位根据施工合同的有关规定已完成 C50 海工高性能混凝土的配合比设计外委工作，并经我单位技术负责人审查批准，用于路基桥涵三标拌和站，对K12+400
000-K17+200
000 段 C50 混凝土施工，请予以审批
一、设计要求：强度等级： C50 二、 1、设计坍落度：160～200mm 2、理论配合比每m3材料用量（ Kg/m3）：水泥：细骨料：粗骨料：水：粉煤灰：矿渣粉: 减水剂：引气剂 =275：660：1181： 145：101：39:3
18 三、实测指标：水胶比：0
35 砂率： 39% 实测坍落度： 200mm 含气量： 4
8% 3d抗压强度： 42
3 MPa 7d抗压强度： 51
4 MPa 28d抗压强度： 60
1 MPa 混凝土拌合物中的氯离子含量：0
03% 混凝土拌合物中的碱含量：1
809Kg/ m3氯离子扩散系数：1
6 （10-12 m2/S）四、材料说明 1 、水泥：大连水泥集
