新纺织材料的基本力学性质VIP专享VIP免费

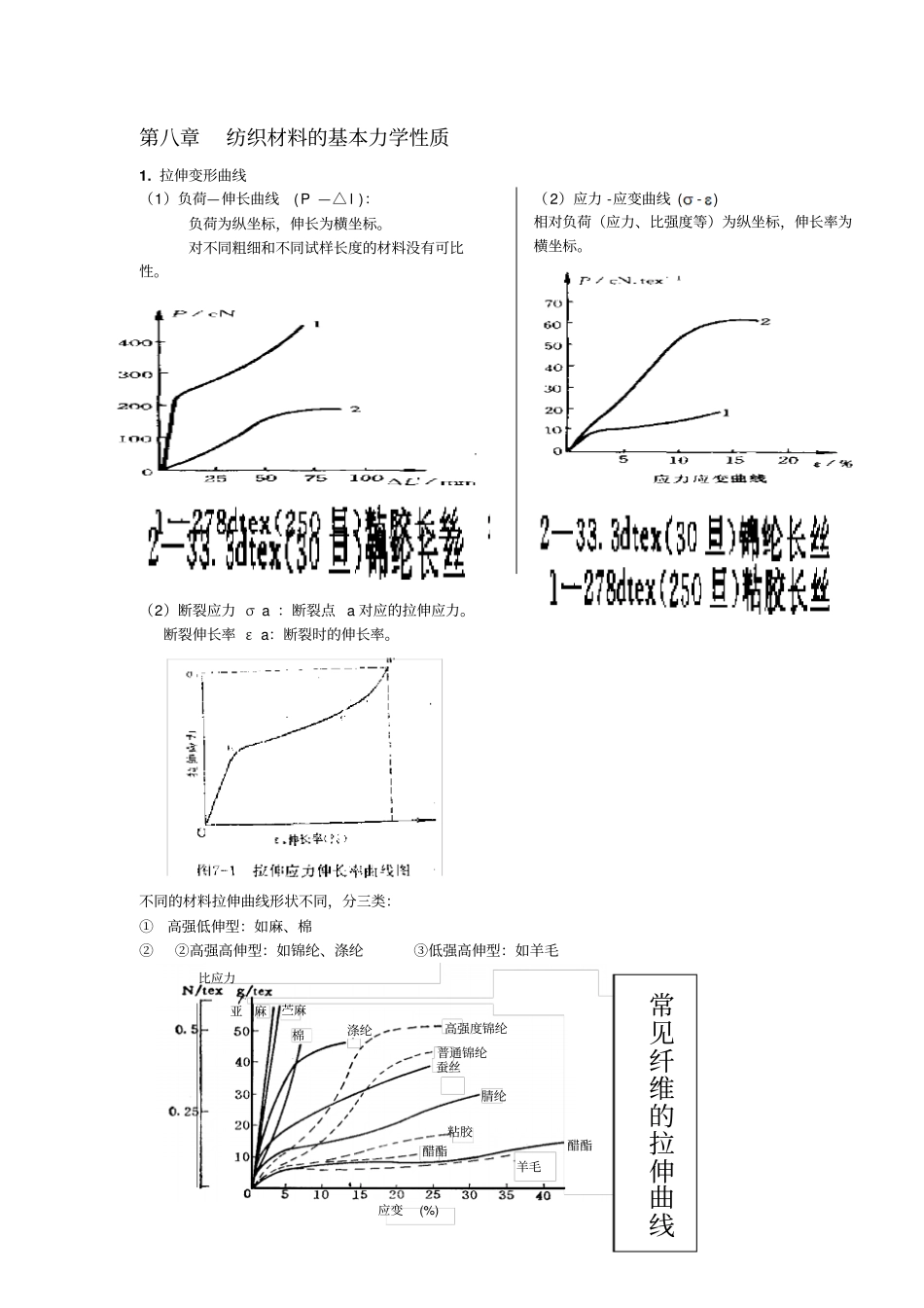

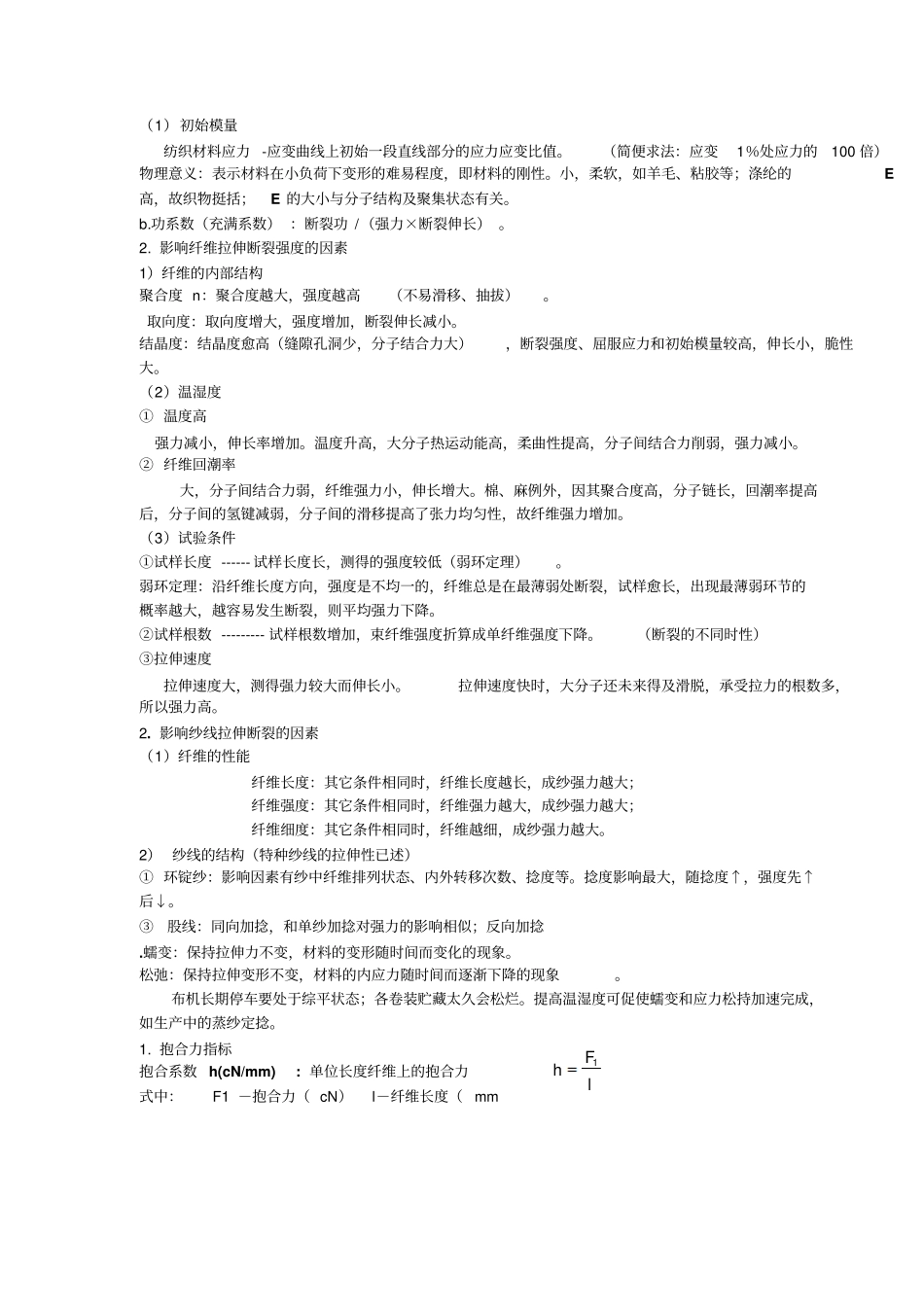

第八章纺织材料的基本力学性质1. 拉伸变形曲线（1）负荷—伸长曲线(P —△ l )：负荷为纵坐标，伸长为横坐标。对不同粗细和不同试样长度的材料没有可比性。（2）应力 -应变曲线 (- ) 相对负荷（应力、比强度等）为纵坐标，伸长率为横坐标。（2）断裂应力 σ a ：断裂点 a 对应的拉伸应力。断裂伸长率 ε a：断裂时的伸长率。不同的材料拉伸曲线形状不同，分三类：①高强低伸型：如麻、棉②②高强高伸型：如锦纶、涤纶③低强高伸型：如羊毛羊毛醋酯粘胶醋酯腈纶蚕丝普通锦纶涤纶棉高强度锦纶比应力苎麻亚麻应变(%) 常见纤维的拉伸曲线（1）初始模量纺织材料应力 -应变曲线上初始一段直线部分的应力应变比值。（简便求法：应变1％处应力的100 倍）物理意义：表示材料在小负荷下变形的难易程度，即材料的刚性。小，柔软，如羊毛、粘胶等；涤纶的E高，故织物挺括；E 的大小与分子结构及聚集状态有关。b.功系数（充满系数） ：断裂功 /（强力×断裂伸长） 。2. 影响纤维拉伸断裂强度的因素1）纤维的内部结构聚合度 n：聚合度越大，强度越高（不易滑移、抽拔）。取向度：取向度增大，强度增加，断裂伸长减小。结晶度：结晶度愈高（缝隙孔洞少，分子结合力大），断裂强度、屈服应力和初始模量较高，伸长小，脆性大。（2）温湿度① 温度高强力减小，伸长率增加。温度升高，大分子热运动能高，柔曲性提高，分子间结合力削弱，强力减小。② 纤维回潮率大，分子间结合力弱，纤维强力小，伸长增大。棉、麻例外，因其聚合度高，分子链长，回潮率提高后，分子间的氢键减弱，分子间的滑移提高了张力均匀性，故纤维强力增加。（3）试验条件①试样长度 ------ 试样长度长，测得的强度较低（弱环定理）。弱环定理：沿纤维长度方向，强度是不均一的，纤维总是在最薄弱处断裂，试样愈长，出现最薄弱环节的概率越大，越容易发生断裂，则平均强力下降。②试样根数 --------- 试样根数增加，束纤维强度折算成单纤维强度下降。（断裂的不同时性）③拉伸速度拉伸速度大，测得强力较大而伸长小。拉伸速度快时，大分子还未来得及滑脱，承受拉力的根数多，所以强力高。2. 影响纱线拉伸断裂的因素（1）纤维的性能纤维长度：其它条件相同时，纤维长度越长，成纱强力越大；纤维强度：其它条件相同时，纤维强力越大，成纱强力越大；纤维细度：其它条件相同时，纤维越细，成纱强力越大。2） 纱线的结构（特种纱线的拉伸性已述）① 环锭纱：影响因素...
