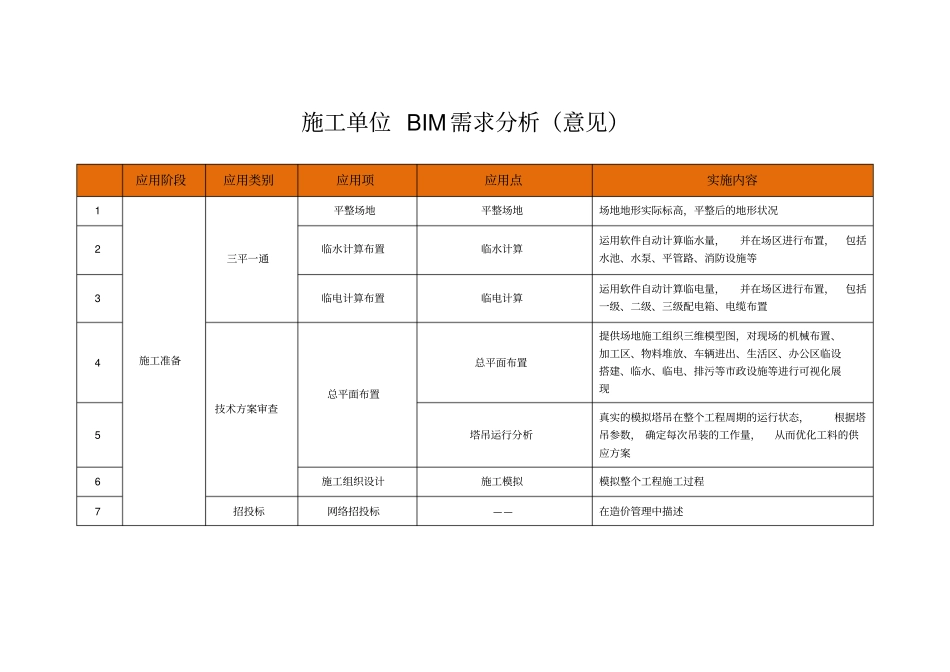

施工单位 BIM 需求分析(意见)应用阶段应用类别应用项应用点实施内容1施工准备三平一通平整场地平整场地场地地形实际标高,平整后的地形状况2临水计算布置临水计算运用软件自动计算临水量,并在场区进行布置,包括水池、水泵、平管路、消防设施等3临电计算布置临电计算运用软件自动计算临电量,并在场区进行布置,包括一级、二级、三级配电箱、电缆布置4技术方案审查总平面布置总平面布置提供场地施工组织三维模型图,对现场的机械布置、加工区、物料堆放、车辆进出、生活区、办公区临设搭建、临水、临电、排污等市政设施等进行可视化展现5塔吊运行分析真实的模拟塔吊在整个工程周期的运行状态,根据塔吊参数, 确定每次吊装的工作量,从而优化工料的供应方案6施工组织设计施工模拟模拟整个工程施工过程7招投标网络招投标——在造价管理中描述8施工模拟工序模拟土方土方开挖及填筑模拟1. 调配、存放模拟2. 工程量及造价1. 模拟土方开挖的过程,并且根据工程量模拟运输及存放位置和存放量2. 与成本信息相关联9土方机械运输1、挖掘机、运输机作业模拟2、机械台班需求量机械运行模拟10基坑支护方案模拟1. 土方边坡、土钉墙施工模拟2. 锚杆、护坡桩模拟3、人工、机械需求量模拟相关方案,并能模拟施工工艺、工序11降水、排水方案模拟1. 方案对比、选择2. 进度模拟3. 工程量1. 对方案进行模拟,并对不同方案进行分析比对2. 对方案进度进行模拟3. 对不同方案的实施造价进行模拟12桩基1、桩基施工模拟2、机械、人工需求量——13基坑监测1、基坑内监测2、基坑周边建筑物、管线监测根据每次监测结果动态模拟基坑及周边建筑物、管线的变形14结构模板工程1. 模板安装2. 模板拆除模拟模板的安装、拆除的工艺工序15钢筋工程钢筋翻样根据工程量进行钢筋翻样,最后形成的工程量清单要包含相关规定的损耗量等16钢筋断料优化根据钢筋工程量进行钢筋的断料优化,形成下料单及分析报表17钢筋安装利用设计阶段形成的BIM 模型,对每个构件进行施工流水段、时间的定义,实现施工的动态模拟18混凝土工程混凝土施工利用设计阶段形成的BIM 模型,对每个构件进行施工流水段、时间的定义,实现施工的动态模拟19砌体工程1、填充墙砌筑2、承重墙砌筑利用设计阶段形成的BIM 模型,对每个构件进行施工流水段、时间的定义,实现施工的动态模拟20幕墙1、玻璃幕墙2、石材幕墙利用设计阶段形成的BIM 模型,对每个构件进行施工流水段、时间的定义,实现施工的动态...
