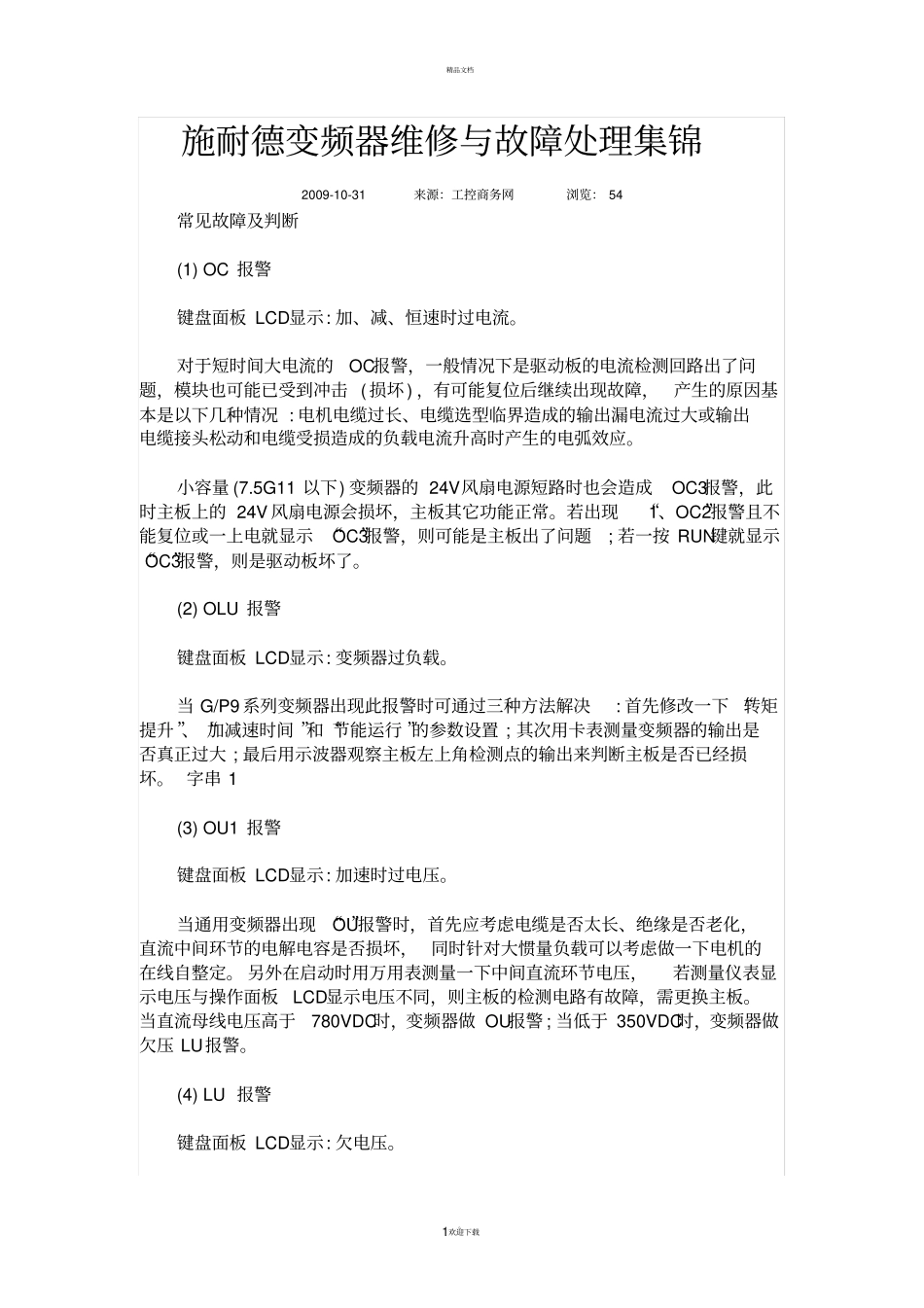

精品文档。1欢迎下载施耐德变频器维修与故障处理集锦2009-10-31 来源：工控商务网浏览： 54 常见故障及判断(1) OC 报警键盘面板 LCD显示: 加、减、恒速时过电流。对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击 ( 损坏 ) ，有可能复位后继续出现故障，产生的原因基本是以下几种情况 : 电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。小容量 (7.5G11 以下) 变频器的 24V风扇电源短路时也会造成OC3报警，此时主板上的 24V 风扇电源会损坏，主板其它功能正常。若出现“1、OC2”报警且不能复位或一上电就显示 “OC3”报警，则可能是主板出了问题; 若一按 RUN键就显示“OC3”报警，则是驱动板坏了。(2) OLU 报警键盘面板 LCD显示: 变频器过负载。当 G/P9 系列变频器出现此报警时可通过三种方法解决: 首先修改一下 “转矩提升 ”、“加减速时间 ”和“节能运行 ”的参数设置 ; 其次用卡表测量变频器的输出是否真正过大 ; 最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。 字串 1 (3) OU1 报警键盘面板 LCD显示: 加速时过电压。当通用变频器出现 “OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏， 同时针对大惯量负载可以考虑做一下电机的在线自整定。 另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。当直流母线电压高于780VDC时，变频器做 OU报警 ; 当低于 350VDC时，变频器做欠压 LU报警。(4) LU 报警键盘面板 LCD显示: 欠电压。精品文档。2欢迎下载如果设备经常 “LU欠电压 ”报警，则可考虑将变频器的参数初始化(H03 设成 1后确认 ) ，然后提高变频器的载波频率( 参数 F26)。若 E9设备 LU欠电压报警且不能复位，则是 ( 电源 ) 驱动板出了问题。(5) EF 报警键盘面板 LCD显示: 对地短路故障。G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。(6) Er1报警键盘面板 LCD显示: 存贮器异常。关于 G/P9 系列变频器 “ER1不复位 ”故障的处理 : 去掉 FWD— CD短路片，上电、一直按住 RESET键下电，知道 LED电源指示灯熄灭再松手 ; 然后再重新上电，看看“ER1不复位 ”故障是否解除，若通过...
