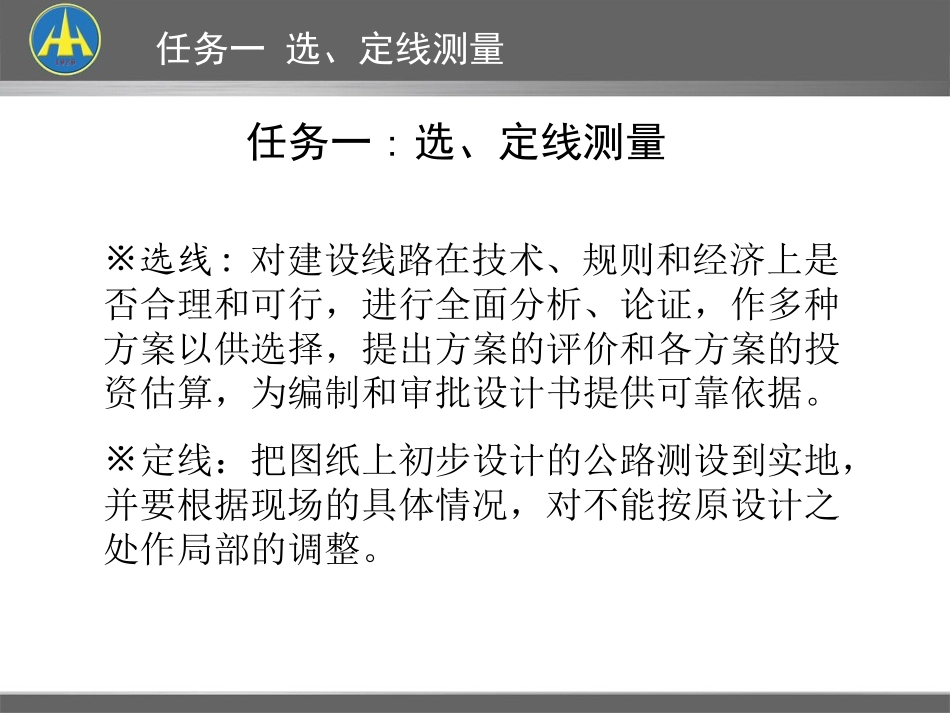

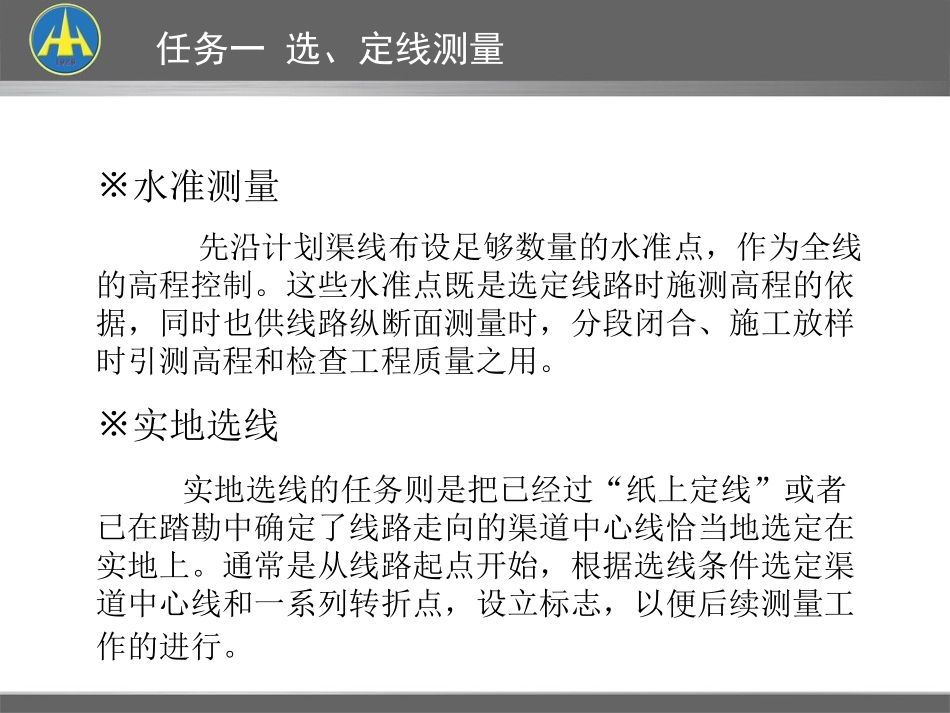

项目一：线路测量Project1：RouteSurveying工程测量学任务一:选、定线测量※选线:对建设线路在技术、规则和经济上是否合理和可行，进行全面分析、论证，作多种方案以供选择，提出方案的评价和各方案的投资估算，为编制和审批设计书提供可靠依据。※定线：把图纸上初步设计的公路测设到实地，并要根据现场的具体情况，对不能按原设计之处作局部的调整。任务一选、定线测量※水准测量先沿计划渠线布设足够数量的水准点，作为全线的高程控制。这些水准点既是选定线路时施测高程的依据，同时也供线路纵断面测量时，分段闭合、施工放样时引测高程和检查工程质量之用。※实地选线实地选线的任务则是把已经过“纸上定线”或者已在踏勘中确定了线路走向的渠道中心线恰当地选定在实地上。通常是从线路起点开始，根据选线条件选定渠道中心线和一系列转折点，设立标志，以便后续测量工作的进行。任务一选、定线测量一、测设中线交点桩（1）中线的起点、转折点(交点桩)和终点桩在踏勘选线时已选定了位置并已埋设。@须测定交点桩的坐标，以便为以后的线路恢复以及绘制线路平面图时使用。（2）交点桩在选线时没有实地埋设，只在图纸上确定了交点桩的位置。@不但要根据图纸上交点桩的定位条件来放出交点桩的位置，而且还应测定其坐标。任务一选、定线测量二、转折角测定当渠道或管道中线的转折角大于6º的情况下应在转折点(交点)上架设仪器测定转折角。任务一选、定线测量•转折角测量精度表仪器转折角测回数测角中误差半测回差测回差J22个“半测回”30″18″J62个测回30″24″任务一选、定线测量任务二:中线测量※中线测量：当中线的起点、转折点(交点桩)、终点在地面上标定后，接着就沿选定的中线测量转角，测设中桩，定出线路中线或实地选定线路中线平面位置。※中线测量的主要内容：测设中线交点桩、测定转折角、测设里程桩和加桩（如果中线转弯，且转角大于6º，还应测设曲线的主点及曲线细部点的里程桩等）。任务二中线测量一、测设里程桩和加桩当渠道(堤线)路线选定后，首要工作就是在实地标定其中心线的位置，并实地打桩。中心线的标定可以利用花杆或经纬仪进行定线。在定线过程中，一边定线一边沿着所标定的方向进行丈量。为了便于计算渠道线路长度和绘制纵横断面图任务二中线测量•里程桩及桩号当路线的交点，转角测定后，即可沿路线中线设置里程桩，以标定中线的位置。里程桩上写有桩号，表达该中桩至路线起点的水平距离。任务二中线测量•加桩——地形加桩、地物加桩、曲线加桩与关系加桩。•中桩间距直线（m）曲线（m）平原微丘区山岭重丘区不设超高的曲线R＞6030＜R＜60R＜30≤50≤252520105任务二中线测量每个点既要测出里程，又要测出桩顶高和地面高。无论是整数桩或是加桩均用直径5cm、长30cm左右的木桩打入地下，应注意露出地面5～10cm。桩头一侧削平，并朝向起点，以便注记桩号，桩号可用红漆注记在木桩上。任务二中线测量草图的绘制方法：用一条直线表示中线，在中线上用小黑点表示里程桩的位置，点旁写桩号。转弯处有箭头指出转角方向，注明转角度数。任务二中线测量•纵横断面测量间距表阶段横断面间距（m）纵断面点间距（m）平地丘陵地、山地平地丘陵地、山地规划200～1000100～500基本点距同左，特殊部位应加点设计100～20050～100任务二中线测量二、圆曲线的测设•圆曲线测设应符合下列要求：（1）沿曲线桩丈量的曲线距离与理论计算的距离比较，其不符值应不大于曲线长度的1/1000。（2）测设曲线的横向误差应不大于0.2m。（3）当交角为6°时，“切曲差”与曲线长度之比，即，亦即在量距允许误差之内。（4））当交角大于12°时，定线测量中，曲线桩一般为计算土石方量的横断面中心桩，曲线的测试工作不能简化。任务二中线测量曲线平面曲线竖曲线立交曲线单圆曲线复曲线反向曲线回头曲线螺旋曲线凸型竖曲线凹型竖曲线圆曲线缓和曲线任务二中线测量曲线平面曲线竖曲线立交曲线单圆曲线复曲线反向曲线回头曲线螺旋曲线凸型竖曲线凹型竖曲线圆曲线缓和曲线任务二中线测量圆曲线的测设流程任务二中线测量圆曲线元素的计算圆曲线元素：圆曲线主点：直圆点ZY、曲中点QZ、圆直点YZ...
