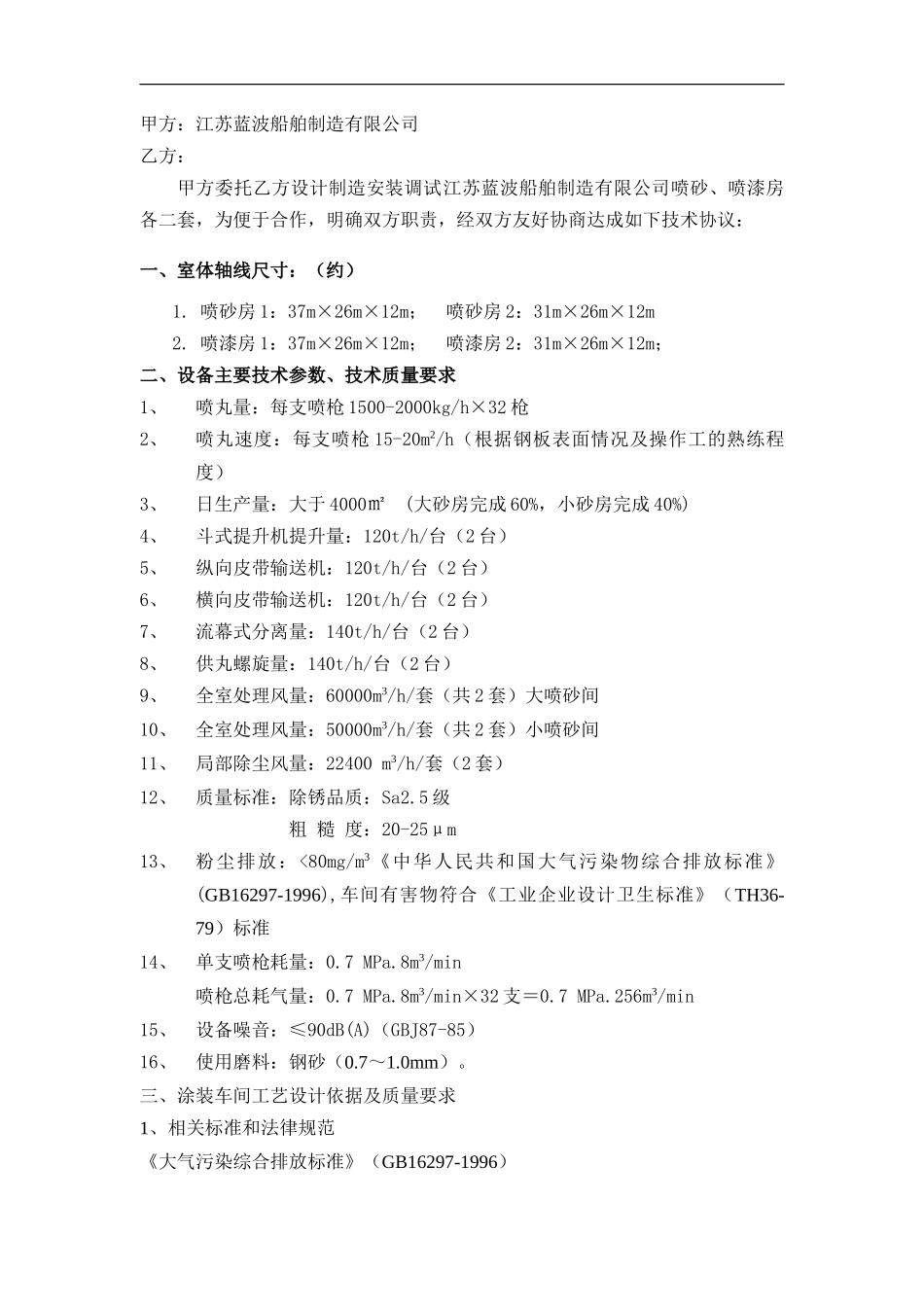

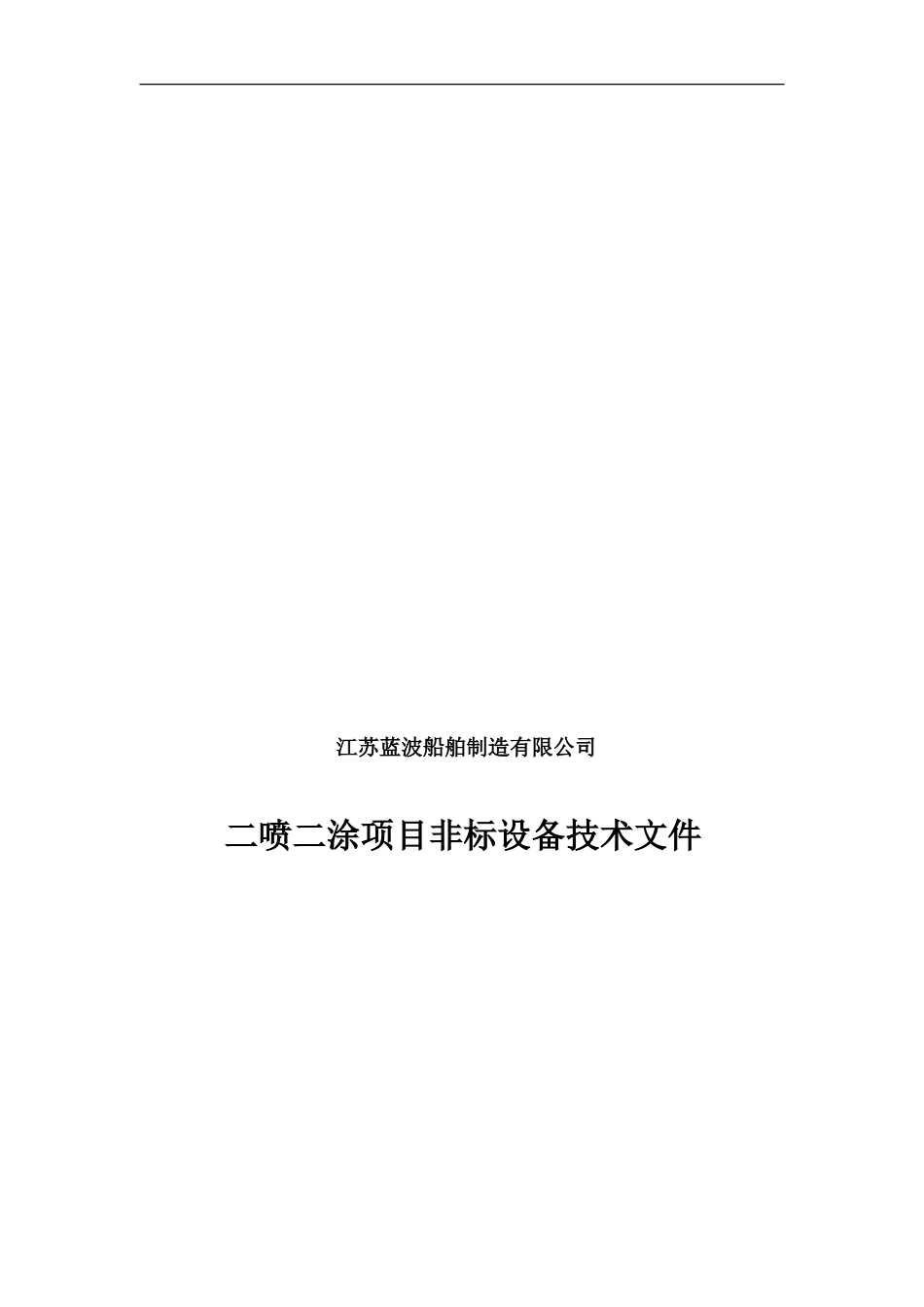

江苏蓝波船舶制造有限公司二喷二涂项目非标设备技术文件下载后可任意编辑江苏宏兴铸机有限公司二 OO 七年八月甲方：江苏蓝波船舶制造有限公司乙方： 甲方委托乙方设计制造安装调试江苏蓝波船舶制造有限公司喷砂、喷漆房各二套，为便于合作，明确双方职责，经双方友好协商达成如下技术协议：一、室体轴线尺寸：（约）1. 喷砂房 1：37m×26m×12m； 喷砂房 2：31m×26m×12m2. 喷漆房 1：37m×26m×12m； 喷漆房 2：31m×26m×12m；二、设备主要技术参数、技术质量要求1、喷丸量：每支喷枪 1500-2000kg/h×32 枪2、喷丸速度：每支喷枪 15-20m2/h（根据钢板表面情况及操作工的熟练程度）3、日生产量：大于 4000㎡ (大砂房完成 60%，小砂房完成 40%)4、斗式提升机提升量：120t/h/台（2 台）5、纵向皮带输送机：120t/h/台（2 台）6、横向皮带输送机：120t/h/台（2 台）7、流幕式分离量：140t/h/台（2 台）8、供丸螺旋量：140t/h/台（2 台）9、全室处理风量：60000m3/h/套（共 2 套）大喷砂间10、全室处理风量：50000m3/h/套（共 2 套）小喷砂间11、局部除尘风量：22400 m3/h/套（2 套）12、质量标准：除锈品质：Sa2.5 级粗 糙 度：20-25μm13、粉尘排放：<80mg/m3《中华人民共和国大气污染物综合排放标准》(GB16297-1996),车间有害物符合《工业企业设计卫生标准》（TH36-79）标准14、单支喷枪耗量：0.7 MPa.8m3/min 喷枪总耗气量：0.7 MPa.8m3/min×32 支＝0.7 MPa.256m3/min15、设备噪音：≤90dB(A)（GBJ87-85）16、使用磨料：钢砂（0.7～1.0mm）。三、涂装车间工艺设计依据及质量要求1、相关标准和法律规范《大气污染综合排放标准》（GB16297-1996）下载后可任意编辑《涂装作业安全规程涂漆工艺安全及其通风净化》（GB6514-1995）《涂装作业安全规程喷漆安全技术规定》（GB6514-1995）《涂装作业安全规程有限作业空间安全技术要求》（GB12942-1991）《工业企业设计卫生标准》（TJ36-39）《工业企业噪声控制设计法律规范》（GBJ87-1985）《低压配电设计规程》（GB50054-1994）《电气装置安全工程接地装置施工及验收法律规范》（GB50169-92）《爆炸和火灾危险环境电力装置设计法律规范》（GB50058-92）《建筑设计防火法律规范》（GB50016-2024）《工业企业照明设计标准》（GB50034-92）2、涂装工艺参数（1）清洁度为 100%，到 Sa2.5 级粗糙度等级。（2）温湿度要求。在任何气候条件下，在 2 小时以内达到如下...
