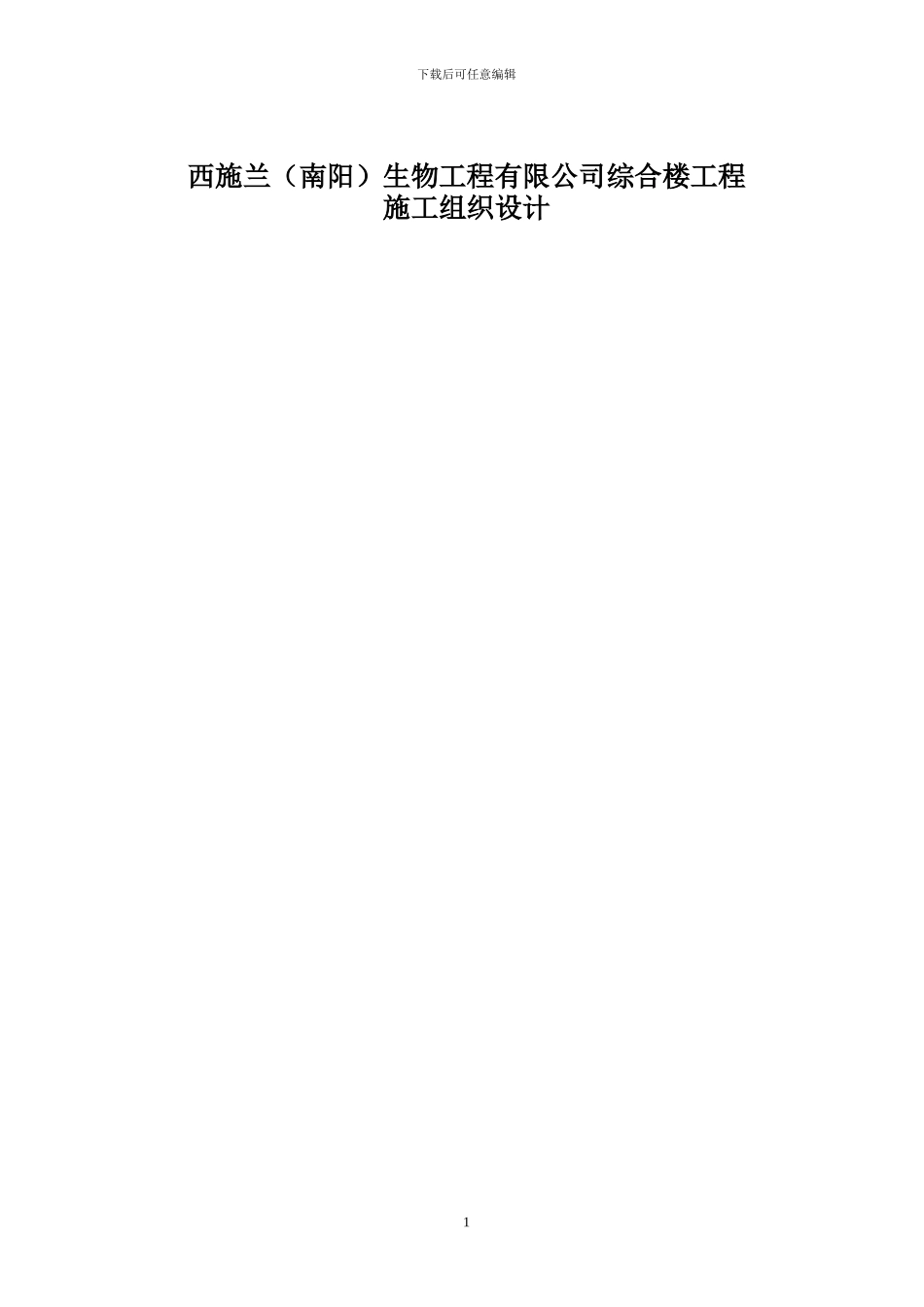

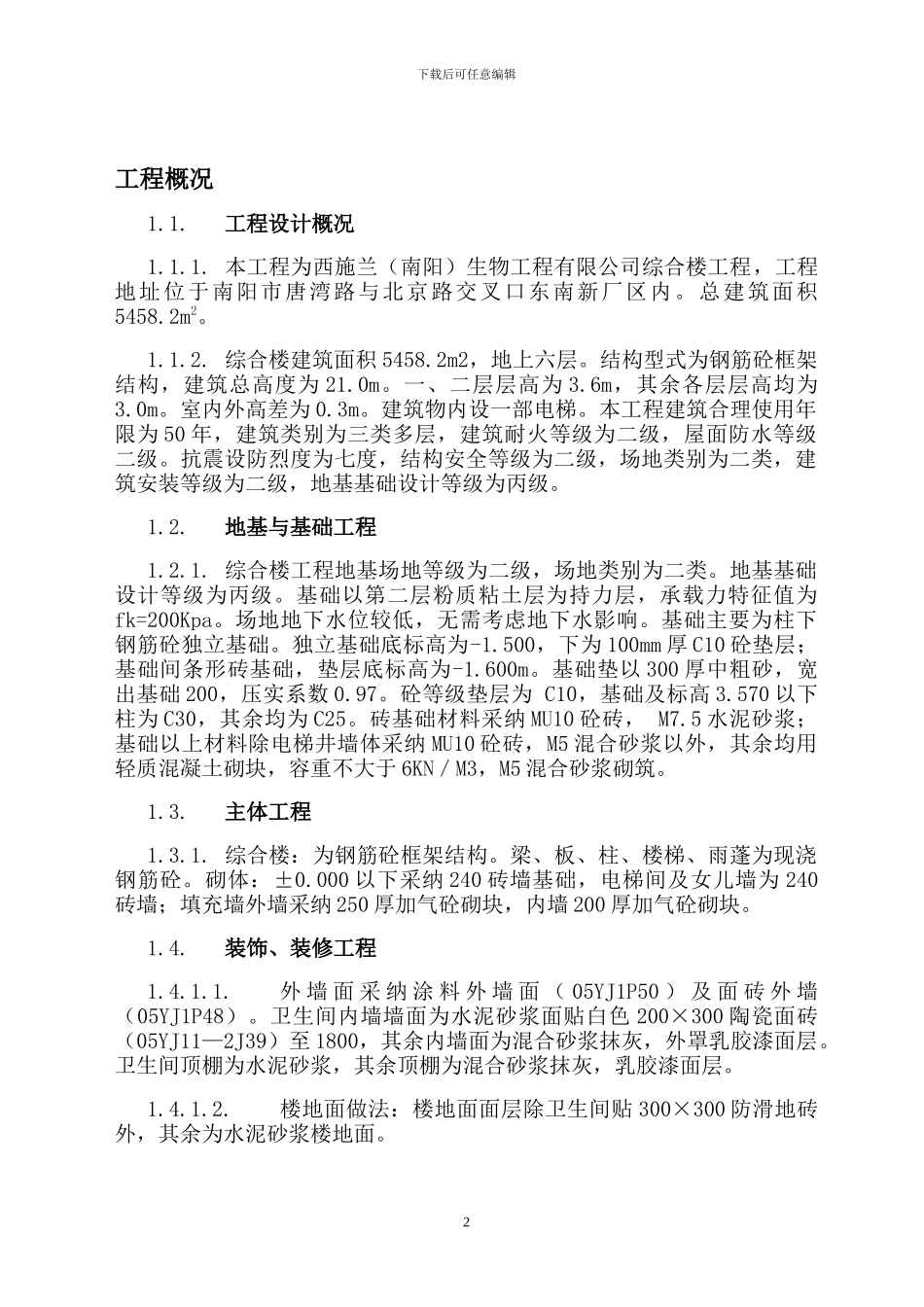

下载后可任意编辑西施兰（南阳）生物工程有限公司综合楼工程施工组织设计1下载后可任意编辑工程概况1.1.工程设计概况1.1.1. 本工程为西施兰（南阳）生物工程有限公司综合楼工程，工程地址位于南阳市唐湾路与北京路交叉口东南新厂区内。总建筑面积5458.2m2。1.1.2. 综合楼建筑面积 5458.2m2，地上六层。结构型式为钢筋砼框架结构，建筑总高度为 21.0m。一、二层层高为 3.6m，其余各层层高均为3.0m。室内外高差为 0.3m。建筑物内设一部电梯。本工程建筑合理使用年限为 50 年，建筑类别为三类多层，建筑耐火等级为二级，屋面防水等级二级。抗震设防烈度为七度，结构安全等级为二级，场地类别为二类，建筑安装等级为二级，地基基础设计等级为丙级。1.2.地基与基础工程1.2.1. 综合楼工程地基场地等级为二级，场地类别为二类。地基基础设计等级为丙级。基础以第二层粉质粘土层为持力层，承载力特征值为fk=200Kpa。场地地下水位较低，无需考虑地下水影响。基础主要为柱下钢筋砼独立基础。独立基础底标高为-1.500，下为 100mm 厚 C10 砼垫层；基础间条形砖基础，垫层底标高为-1.600m。基础垫以 300 厚中粗砂，宽出基础 200，压实系数 0.97。砼等级垫层为 C10，基础及标高 3.570 以下柱为 C30，其余均为 C25。砖基础材料采纳 MU10 砼砖， M7.5 水泥砂浆；基础以上材料除电梯井墙体采纳 MU10 砼砖，M5 混合砂浆以外，其余均用轻质混凝土砌块，容重不大于 6KN／M3，M5 混合砂浆砌筑。1.3.主体工程1.3.1. 综合楼：为钢筋砼框架结构。梁、板、柱、楼梯、雨蓬为现浇钢筋砼。砌体：±0.000 以下采纳 240 砖墙基础，电梯间及女儿墙为 240砖墙；填充墙外墙采纳 250 厚加气砼砌块，内墙 200 厚加气砼砌块。1.4.装饰、装修工程1.4.1.1.外 墙 面 采 纳 涂 料 外 墙 面 （ 05YJ1P50 ） 及 面 砖 外 墙（05YJ1P48）。卫生间内墙墙面为水泥砂浆面贴白色 200×300 陶瓷面砖（05YJ11—2J39）至 1800，其余内墙面为混合砂浆抹灰，外罩乳胶漆面层。卫生间顶棚为水泥砂浆，其余顶棚为混合砂浆抹灰，乳胶漆面层。1.4.1.2.楼地面做法：楼地面面层除卫生间贴 300×300 防滑地砖外，其余为水泥砂浆楼地面。2下载后可任意编辑1.4.1.3.门窗、油漆及其它：窗为单框双玻白色塑钢窗。门为木门、防火门、防盗门、塑钢门等。木结构涂料为调和漆或磁漆。所有铁质构配件刷银粉漆。。1.5.屋面工程1.5.1. 综合楼屋面：屋面为高...
