10万吨双氧水管道安装施工方案VIP免费

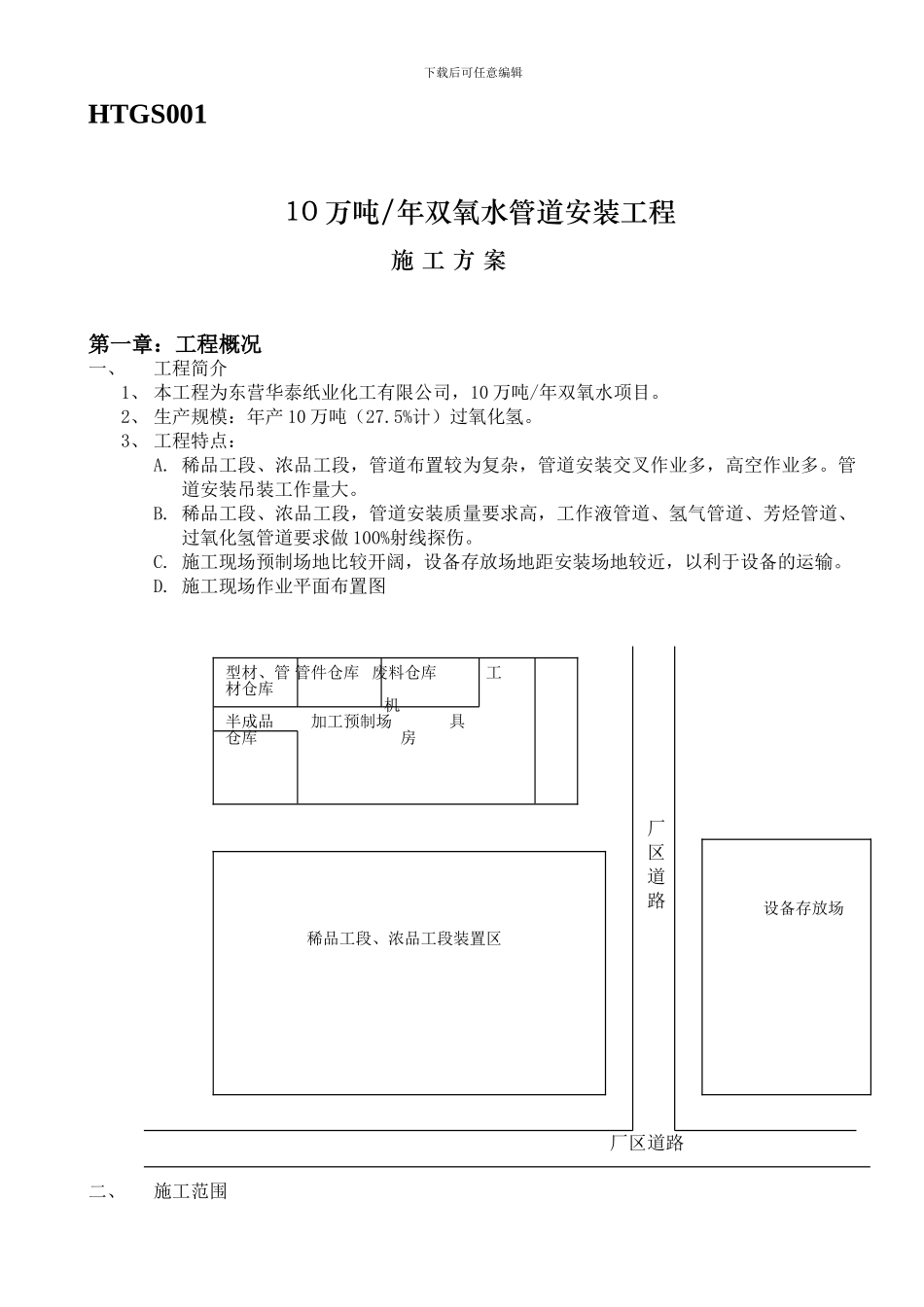

下载后可任意编辑HTGS00110 万吨/年双氧水管道安装工程施 工 方 案第一章：工程概况一、工程简介1、 本工程为东营华泰纸业化工有限公司，10 万吨/年双氧水项目。2、 生产规模：年产 10 万吨（27.5%计）过氧化氢。3、 工程特点：A. 稀品工段、浓品工段，管道布置较为复杂，管道安装交叉作业多，高空作业多。管道安装吊装工作量大。B. 稀品工段、浓品工段，管道安装质量要求高，工作液管道、氢气管道、芳烃管道、过氧化氢管道要求做 100%射线探伤。C. 施工现场预制场地比较开阔，设备存放场地距安装场地较近，以利于设备的运输。D. 施工现场作业平面布置图厂区道路 厂区道路二、施工范围稀品工段、浓品工段装置区型材、管 管件仓库 废料仓库 工材仓库 机半成品 加工预制场 具仓库 房设备存放场下载后可任意编辑1、 稀品工段管道预制安装。2、 浓缩工段管道预制安装。3、 空压制氮站管道预制安装。4、 氢压站管道预制安装。5、 低温水站管道预制安装。6、 循环水站管道预制安装。7、 10 万吨双氧水外管网管道预制安装。三、设计工艺及参数：见下表。 表 1-3-1序号管道名称介质操作压力MPa设计压力MPa水压试验MPa气密试验MPa焊接要求备注1氢气管道氢气≤0.91.62.41.8氩电连焊GC22工作液管道工作液≤0.91.62.41.8氩电连焊GC23芳烃管道芳烃≤0.31.62.41.8氩电连焊GC24蒸汽管道蒸汽≤0.71.62.41.8电弧焊GC25压缩空气管道压缩空气≤0.71.62.41.8电弧焊GC26氮气管道氮气≤0.51.62.41.8电弧焊GC2四、主要工程量1、 稀品工段、浓品工段序号主要工作内容材质规格主要工作量单位备注1管架制作安装20#---11.5吨2不锈钢管安装304、312、316L≤501809.7米氩电连焊3不锈钢管安装304、312、316L≤1001539.8米氩电连焊4不锈钢管安装304、312、316L≤200754.1米氩电连焊5不锈钢管安装304、312、316L≤300226.9米氩电连焊6不锈钢管安装304、312、316L≤400624.3米氩电连焊7不锈钢管安装304、312、316L≤500120.8米氩电连焊8管件安装304、312、316L≤100473件氩电连焊9无缝钢管安装20#≤100517.5米电弧焊10无缝钢管安装20#≤200766.6米电弧焊11无缝钢管安装20#≤300324.6米电弧焊12无缝钢管安装20#≤400167.8米电弧焊13无缝钢管安装20#≤50048.2米电弧焊14无缝钢管安装20#≤60048.2米电弧焊15管件安装304、312、316L≤50679件氩电连焊下载后可任意编辑16管件安装304、312、316L≤100473件氩电连焊17管件安装304、312、316L≤200185件氩...
