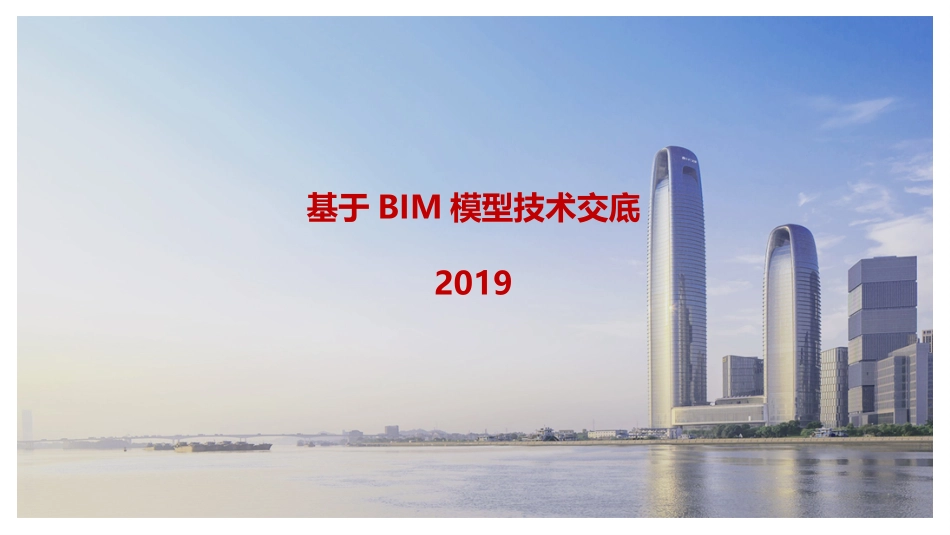

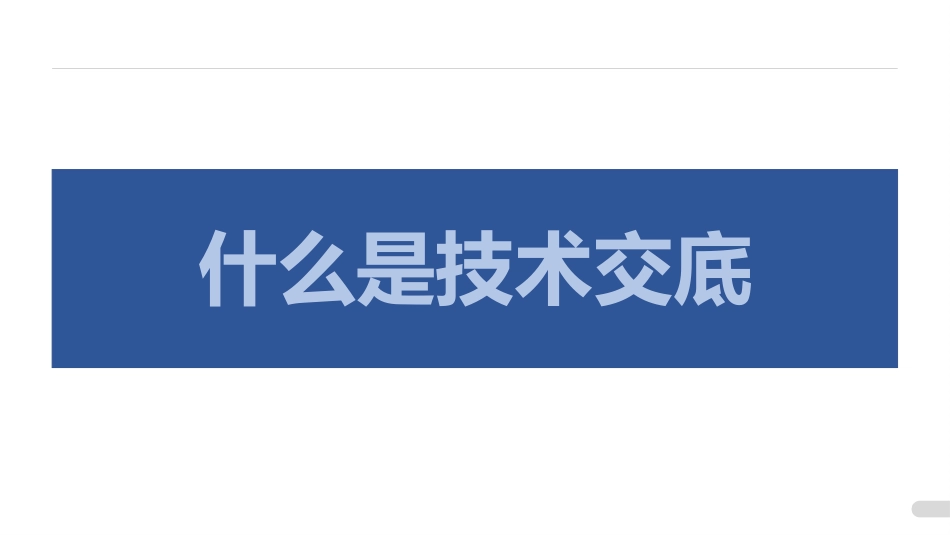

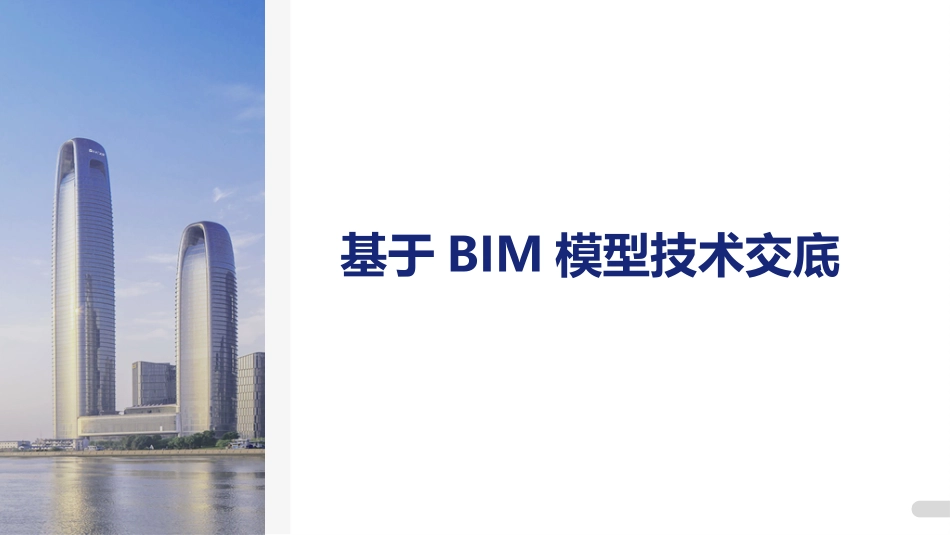

基于BIM模型技术交底2019基于BIM模型技术交底什么是技术交底一、施工技术交底内涵施工技术交底实为一种施工方法，在建筑施工企业中的技术交底，是指在某一单位工程开工前，或一个分项工程施工前，由相关专业技术人员向参与施工的人员进行的技术性交待，其目的是使施工人员对工程特点、技术质量要求、施工方法与措施和安全等方面有一个较详细的了解，以便于科学地组织施工，避免技术质量等事故的发生，各项技术交底记录也是工程技术档案资料中不可缺少的部分。二、技术交底难点传统平面施工技术交底不够直观、难以精确表达复杂的构件搭接关系、接底人与交底内容理解有偏差等问题。二维视图三维视图平面图、立面图、剖面图效果图、三维剖切图、构件大样图基于BIM模型技术交底有效提高了工作效率交底内容的直观性和精确度，极大提高了工作效率，施工班组也能很快理解设计方案和施工方案，保证了施工目标的顺利实现。使交底的内容更加直观，施工工艺的执行更加彻底。三、BIM技术交底步骤第一步第五步第二步第三步第四步根据施工设计建立施工BIM三维模型，并在模型中标注相关的技术参数制作施工方案交底书面卡将施工BIM三维模型通过可视化设备放置在交流屏幕上通过交流屏幕分解施工BIM三维模型，讲解技术参数对施工人员进行技术交底施工人员通过技术交底反馈意见四、BIM+技术交底BIM信息化技术交底是对BIM技术的一种综合施工应用，其目的是将施工数据与技术交底进行结合，通过BIM施工模拟的手段，使技术交底不光简单的以动画形式表现，而是与施工人员进行信息交互，并允许现场人员对技术交底进行信息补充，从而使技术交底信息可以运用到施工各个环节。三维格式转换准备进行相应的标注工作之前，可以将模型文件转化为指定的文件格式。模型注解模型进行标注时，可在文件的上方设置标签，可对模型进行相应的标注。电子三维交底合成把原来的可视化PDF文件合成或者是加入到原本的文件交底当中。五、三级交底制度第一级为项目施工技术总体交底，由项目总工对工程总体情况向各部门负责人、分项工程负责人及全体管理人员进行全面技术交底。第二级技术交底为总工程师或工程部长在分部工程施工前，向各分项工程为单元向分项工程技术负责人和技术人员进行交底。第三级技术交底是分项工程技术负责人或现场工程师/技术负责人向技术员、工长或操作人员进行技术交底。三级交底中，如涉及到采用新材料、新工艺、新技术的内容，或是易出现质量通病的工程，以及整体项目中的重大工程、重要分项工程，应由总工程师亲自交底。六、技术交底内容1、土方工程各种标桩的位置与保护办法；挖填土的范围和深度，放边坡的要求，回填土与灰土等夯实方法及容重等指标要求；地下水或地表水排除与处理方法；施工工艺与操作规程等有关规定和安全技术措施。2、砌筑工程砌筑部位；轴线位置；各层水平标高；门窗洞口位置；墙身厚度及墙厚变化情况；砂浆强度等级，砂浆配合比及砂浆试块组数与养护；各预留洞口和各专业预埋件位置与数量、规格、尺寸；各不同部位和标高砖、石等原材料的质量要求；砌体组砌方法和质量标准；质量通病预防办法，安全注意事项等。3、模板工程各种钢筋混凝土构件的轴线和水平位置，标高，截面形式和几何尺寸；支模方案和技术要求；支承系统的强度、稳定性具体技术要求；拆模时间；预埋件、预留洞的位置、标高、尺寸、数量及预防其移位的方法；特殊部位的技术要求及处理方法；质量标准与其质量通病预防措施，安全技术措施。4、钢筋工程所有构件中钢筋的种类、型号、直径、根数、接头方法和技术要求；预防钢筋位移和保怔钢筋保护层厚度技术措施；钢筋代换的方法与手续办理；特殊都位的技术处理；有关操作，特别高空作业注意事项；质量标准及质量通病预防措施，安全技术措施和注意事项。六、技术交底内容5、楼地面工程各部位的楼地面种类、工程做法与技术要求、施工顺序、质量标准；新型楼地面或特殊行业（如广播电视）特定要求的施工工艺；楼地面质量标准及确保工程质量标准所采取的技术措施。6、脚手架工程所用的材料种类、型号、数量、规格及其质量标准；架子搭设方式、强度和稳定性技术要求（必须达...
