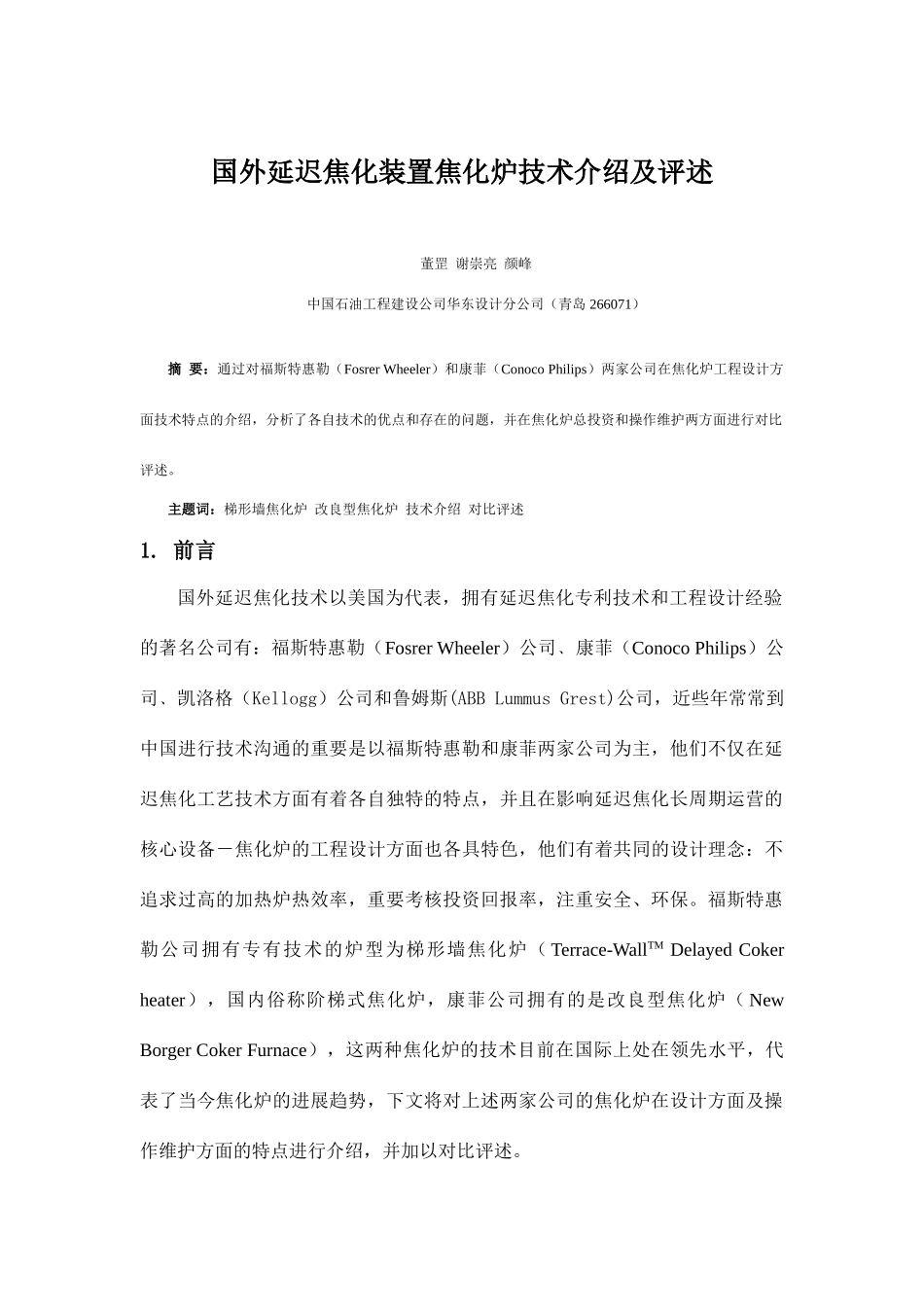

国外延迟焦化装置焦化炉技术介绍及评述

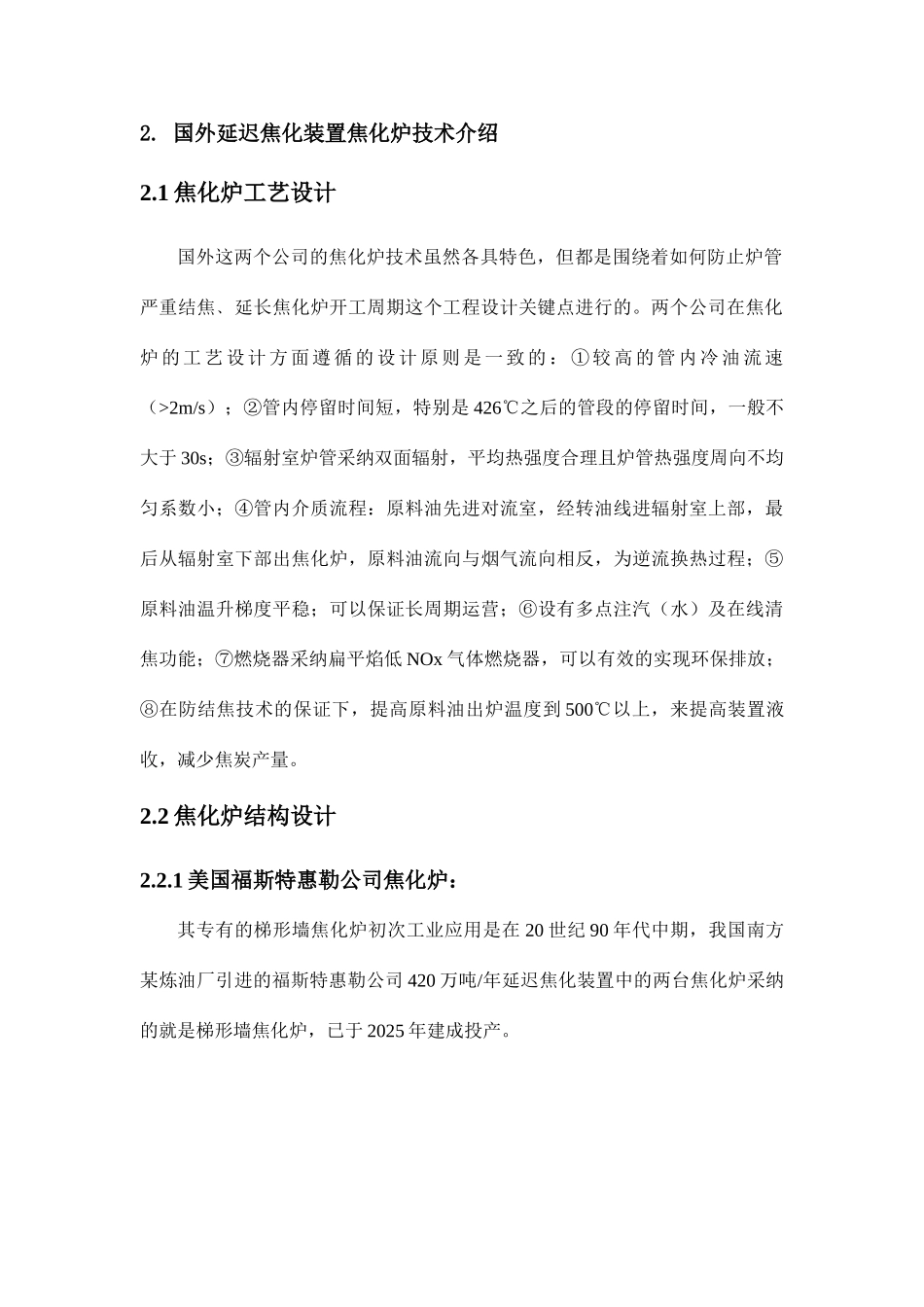

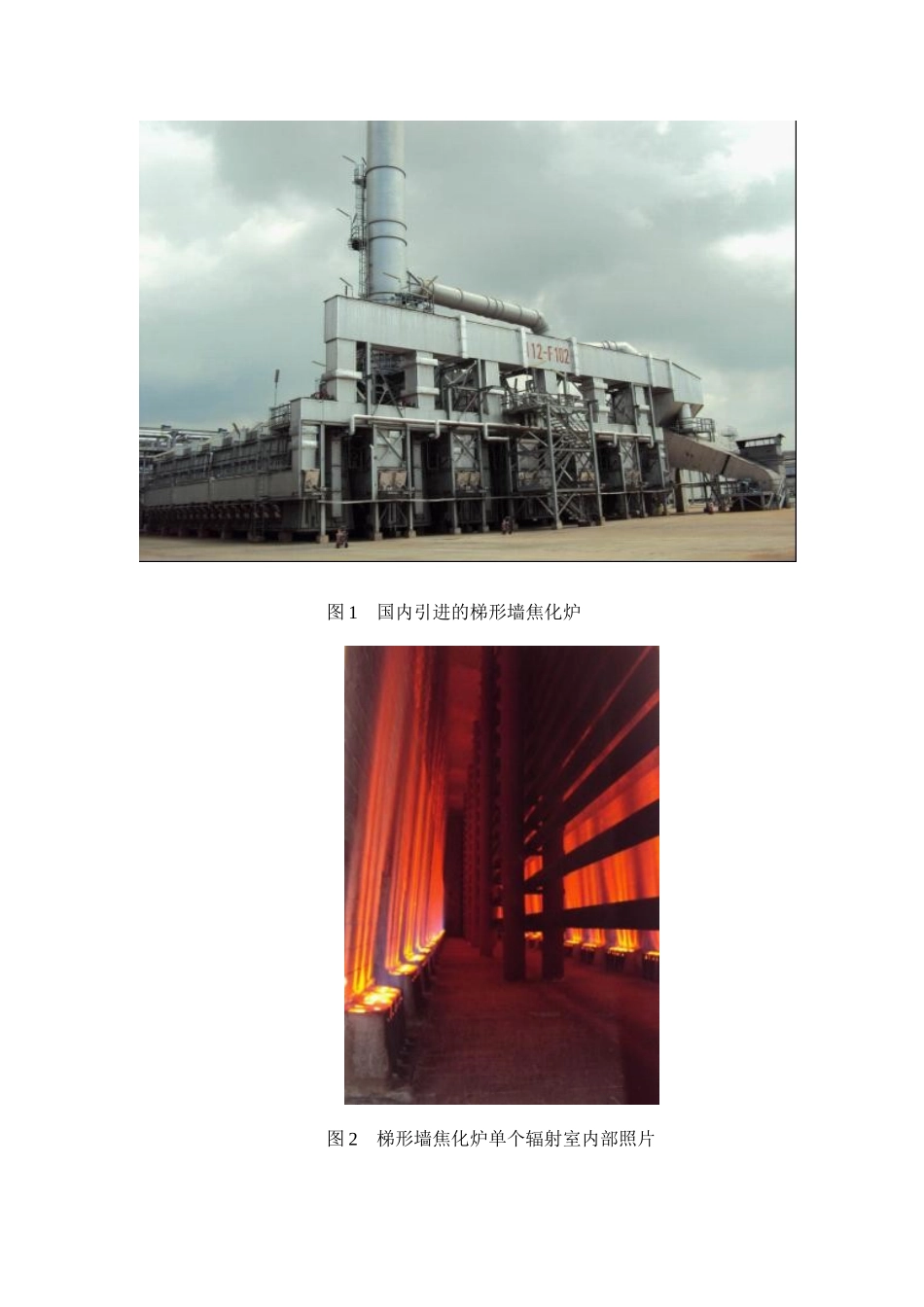

国外延迟焦化装置焦化炉技术介绍及评述董罡 谢崇亮 颜峰中国石油工程建设公司华东设计分公司（青岛 266071）摘 要：通过对福斯特惠勒（Fosrer Wheeler）和康菲（Conoco Philips）两家公司在焦化炉工程设计方面技术特点的介绍，分析了各自技术的优点和存在的问题，并在焦化炉总投资和操作维护两方面进行对比评述。主题词：梯形墙焦化炉 改良型焦化炉 技术介绍 对比评述1. 前言国外延迟焦化技术以美国为代表，拥有延迟焦化专利技术和工程设计经验的著名公司有：福斯特惠勒（Fosrer Wheeler）公司﹑康菲（Conoco Philips）公司﹑凯洛格（Kellogg）公司和鲁姆斯(ABB Lummus Grest)公司，近些年常常到中国进行技术沟通的重要是以福斯特惠勒和康菲两家公司为主，他们不仅在延迟焦化工艺技术方面有着各自独特的特点，并且在影响延迟焦化长周期运营的核心设备－焦化炉的工程设计方面也各具特色，他们有着共同的设计理念：不追求过高的加热炉热效率，重要考核投资回报率，注重安全、环保。福斯特惠勒公司拥有专有技术的炉型为梯形墙焦化炉（ Terrace-WallTM Delayed Coker heater），国内俗称阶梯式焦化炉，康菲公司拥有的是改良型焦化炉（ New Borger Coker Furnace），这两种焦化炉的技术目前在国际上处在领先水平，代表了当今焦化炉的进展趋势，下文将对上述两家公司的焦化炉在设计方面及操作维护方面的特点进行介绍，并加以对比评述。2. 国外延迟焦化装置焦化炉技术介绍2.1 焦化炉工艺设计国外这两个公司的焦化炉技术虽然各具特色，但都是围绕着如何防止炉管严重结焦﹑延长焦化炉开工周期这个工程设计关键点进行的。两个公司在焦化炉 的 工 艺 设 计 方 面 遵 循 的 设 计 原 则 是 一 致 的 ： ① 较 高 的 管 内 冷 油 流 速（>2m/s）；②管内停留时间短，特别是 426℃之后的管段的停留时间，一般不大于 30s；③辐射室炉管采纳双面辐射，平均热强度合理且炉管热强度周向不均匀系数小；④管内介质流程：原料油先进对流室，经转油线进辐射室上部，最后从辐射室下部出焦化炉，原料油流向与烟气流向相反，为逆流换热过程；⑤原料油温升梯度平稳；可以保证长周期运营；⑥设有多点注汽（水）及在线清焦功能；⑦燃烧器采纳扁平焰低 NOx 气体燃烧器，可以有效的实现环保排放；⑧在防结焦技术的保证下，提高原料油出炉温度到 500℃以上，来提高装置液收，减少焦炭产量。2.2 焦化炉结构设计2.2.1 ...
