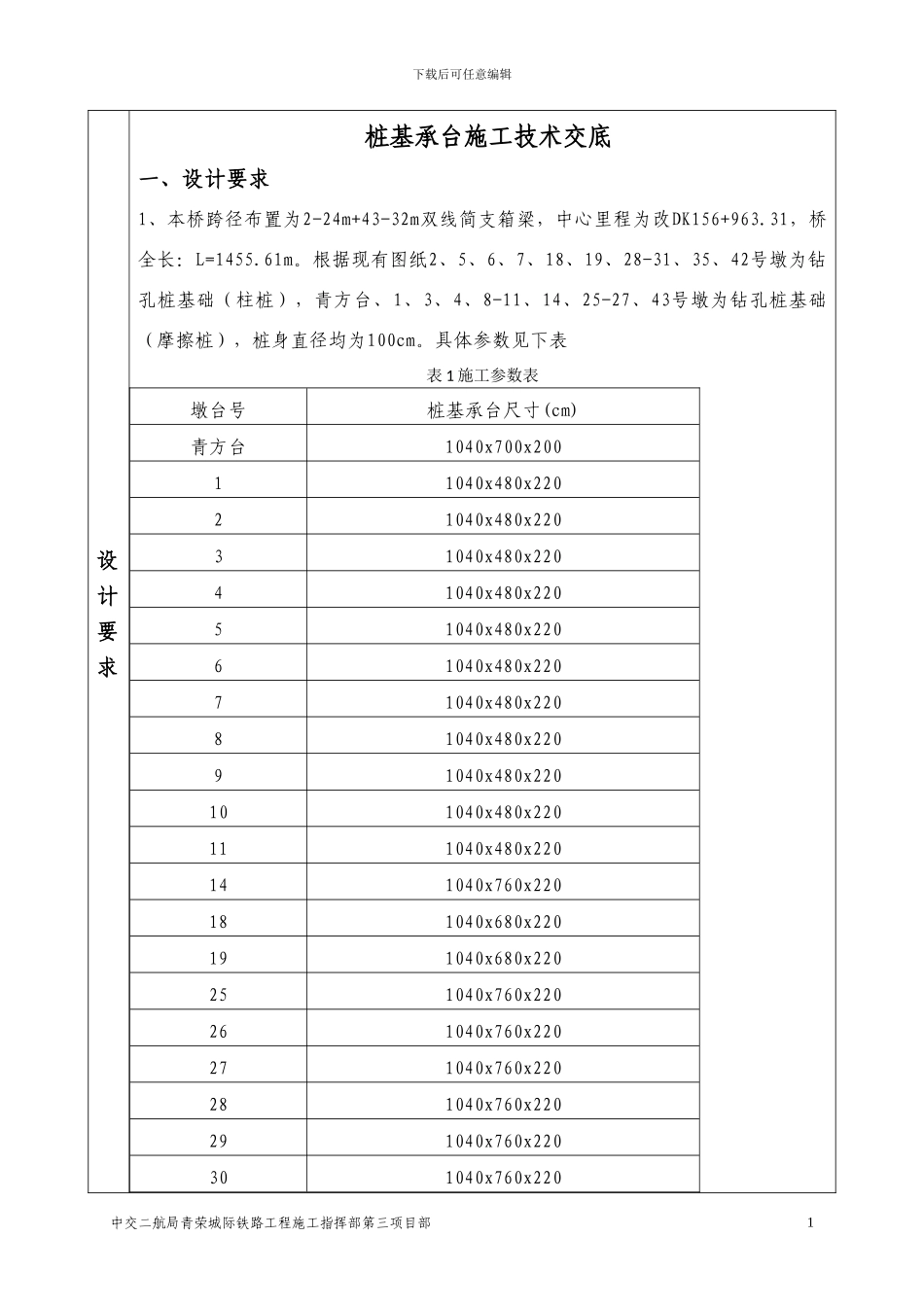

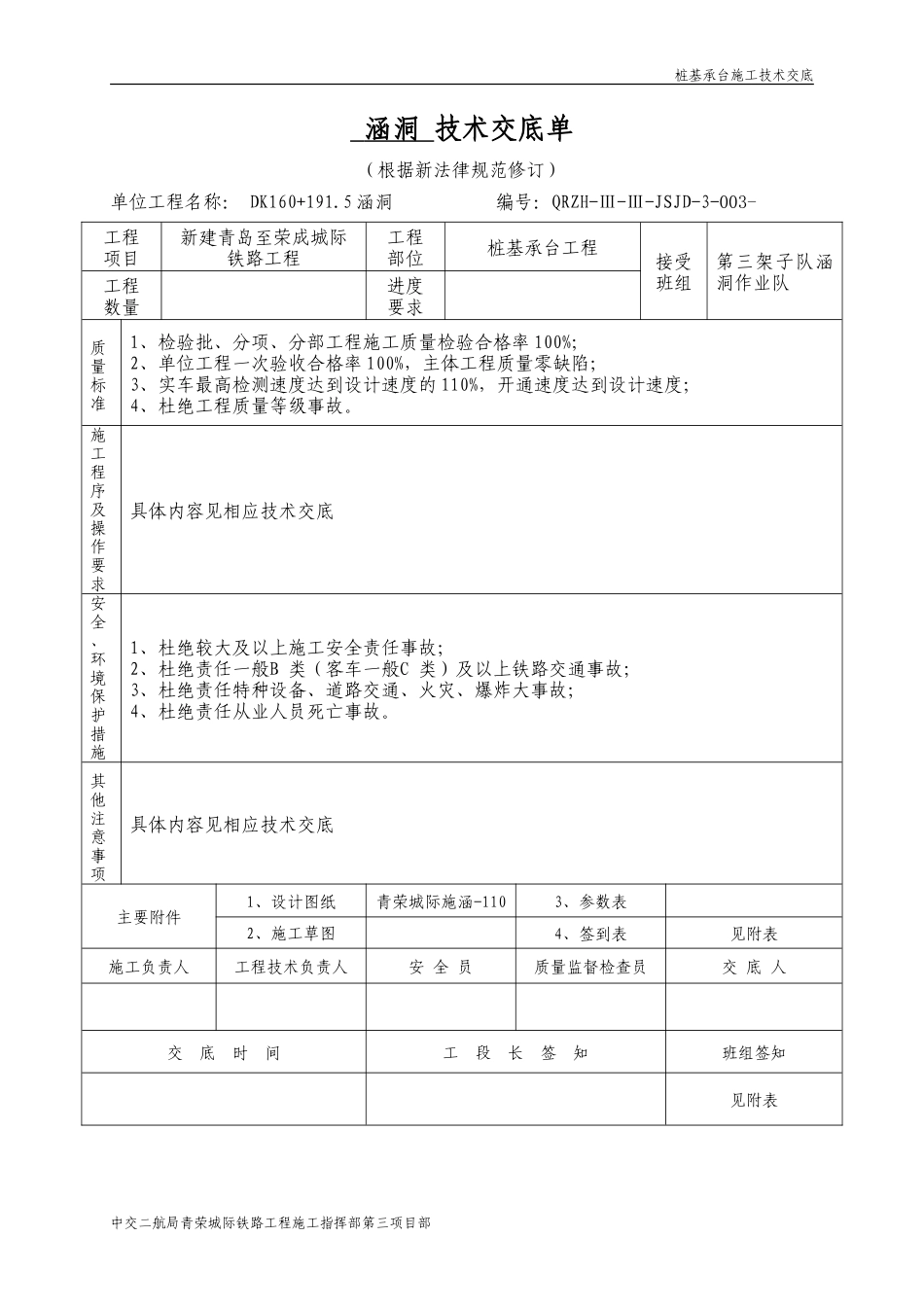

桩基承台施工技术交底 涵洞 技术交底单（根据新法律规范修订）单位工程名称： DK160+191.5 涵洞 编号：QRZH-Ⅲ-Ⅲ-JSJD-3-003-工程项目新建青岛至荣成城际铁路工程工程部位桩基承台工程接受班组第三架子队涵洞作业队工程数量进度要求质量标准1、检验批、分项、分部工程施工质量检验合格率 100%；2、单位工程一次验收合格率 100%，主体工程质量零缺陷；3、实车最高检测速度达到设计速度的 110%，开通速度达到设计速度；4、杜绝工程质量等级事故。施工程序及操作要求具体内容见相应技术交底安全、环境保护措施1、杜绝较大及以上施工安全责任事故；2、杜绝责任一般B 类（客车一般C 类）及以上铁路交通事故；3、杜绝责任特种设备、道路交通、火灾、爆炸大事故；4、杜绝责任从业人员死亡事故。其他注意事项具体内容见相应技术交底主要附件1、设计图纸青荣城际施涵-1103、参数表2、施工草图4、签到表见附表施工负责人工程技术负责人安 全 员质量监督检查员交 底 人交 底 时 间工 段 长 签 知班组签知见附表中交二航局青荣城际铁路工程施工指挥部第三项目部下载后可任意编辑设计要求桩基承台施工技术交底一、设计要求1、本桥跨径布置为2-24m+43-32m双线简支箱梁，中心里程为改DK156+963.31，桥全长：L=1455.61m。根据现有图纸2、5、6、7、18、19、28-31、35、42号墩为钻孔桩基础（柱桩），青方台、1、3、4、8-11、14、25-27、43号墩为钻孔桩基础（摩擦桩），桩身直径均为100cm。具体参数见下表表 1 施工参数表墩台号桩基承台尺寸(cm)青方台1040x700x20011040x480x22021040x480x22031040x480x22041040x480x22051040x480x22061040x480x22071040x480x22081040x480x22091040x480x220101040x480x220111040x480x220141040x760x220181040x680x220191040x680x220251040x760x220261040x760x220271040x760x220281040x760x220291040x760x220301040x760x220中交二航局青荣城际铁路工程施工指挥部第三项目部1下载后可任意编辑质量标准311040x760x220351040x760x220421040x480x220431040x480x220二、质量标准1、桩体埋入承台长度及桩顶主筋锚入承台的长度应符合要求，本桥设计桩体埋入承台长度为10cm，桩顶主筋锚入承台的长度为113.9cm。2、模板安装允许偏差和检验方法应符合表2中规定：表 2 模板安装允许偏差和检验方法序 号项 目允许偏差（mm）检验方法1轴线位置±15尺量每边不少于 2 处2表面平整度52m 靠尺和塞尺不少于 3 处3高程±5...
