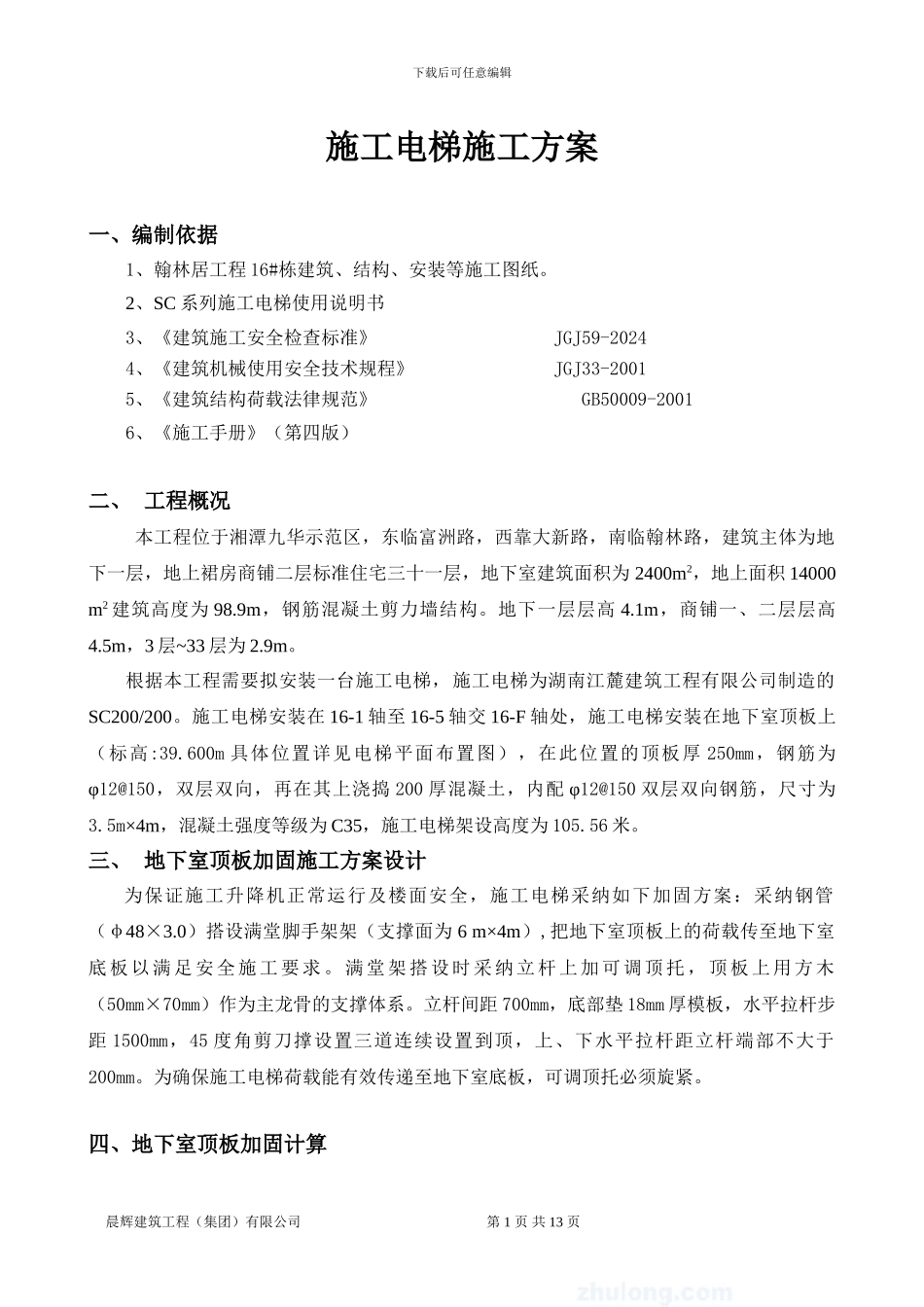

下载后可任意编辑施工电梯施工方案一、编制依据1、翰林居工程 16#栋建筑、结构、安装等施工图纸。2、SC 系列施工电梯使用说明书3、《建筑施工安全检查标准》 JGJ59-20244、《建筑机械使用安全技术规程》 JGJ33-20015、《建筑结构荷载法律规范》 GB50009-20016、《施工手册》（第四版）二、 工程概况 本工程位于湘潭九华示范区，东临富洲路，西靠大新路，南临翰林路，建筑主体为地下一层，地上裙房商铺二层标准住宅三十一层，地下室建筑面积为 2400m2，地上面积 14000 m2 建筑高度为 98.9m，钢筋混凝土剪力墙结构。地下一层层高 4.1m，商铺一、二层层高4.5m，3 层~33 层为 2.9m。根据本工程需要拟安装一台施工电梯，施工电梯为湖南江麓建筑工程有限公司制造的SC200/200。施工电梯安装在 16-1 轴至 16-5 轴交 16-F 轴处，施工电梯安装在地下室顶板上（标高:39.600m 具体位置详见电梯平面布置图），在此位置的顶板厚 250mm，钢筋为φ12@150，双层双向，再在其上浇捣 200 厚混凝土，内配 φ12@150 双层双向钢筋，尺寸为3.5m×4m，混凝土强度等级为 C35，施工电梯架设高度为 105.56 米。三、 地下室顶板加固施工方案设计为保证施工升降机正常运行及楼面安全，施工电梯采纳如下加固方案：采纳钢管（φ48×3.0）搭设满堂脚手架架（支撑面为 6 m×4m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。满堂架搭设时采纳立杆上加可调顶托，顶板上用方木（50mm×70mm）作为主龙骨的支撑体系。立杆间距 700mm，底部垫 18mm 厚模板，水平拉杆步距 1500mm，45 度角剪刀撑设置三道连续设置到顶，上、下水平拉杆距立杆端部不大于200mm。为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧。四、地下室顶板加固计算 晨辉建筑工程（集团）有限公司 第 1 页 共 13 页下载后可任意编辑1、参数信息1） 施工升降机基本参数施工升降机型号：SCD200/200； 吊笼形式：双吊笼；架设总高度：105.56m； 标准节长度：1.508m；基本单元重（包括 1 个吊笼，2 个标准节及围栏等） 3062 kg另一个吊笼 1326 kg68 个标准节，每个 158kg 10744 kg吊笼载重 4000 kg19132 kg附墙架、动力电缆，电缆导向装置、钢丝绳、头架紧固件等重量约占导架总重量的 10%： 19132×10%=1913Kg过道竖杆和过桥连杆的附墙结构重量增加约为导架总重量的 22%：19132×22%=4209Kg总重量 G 25254 kg2） 钢管参数：钢...
