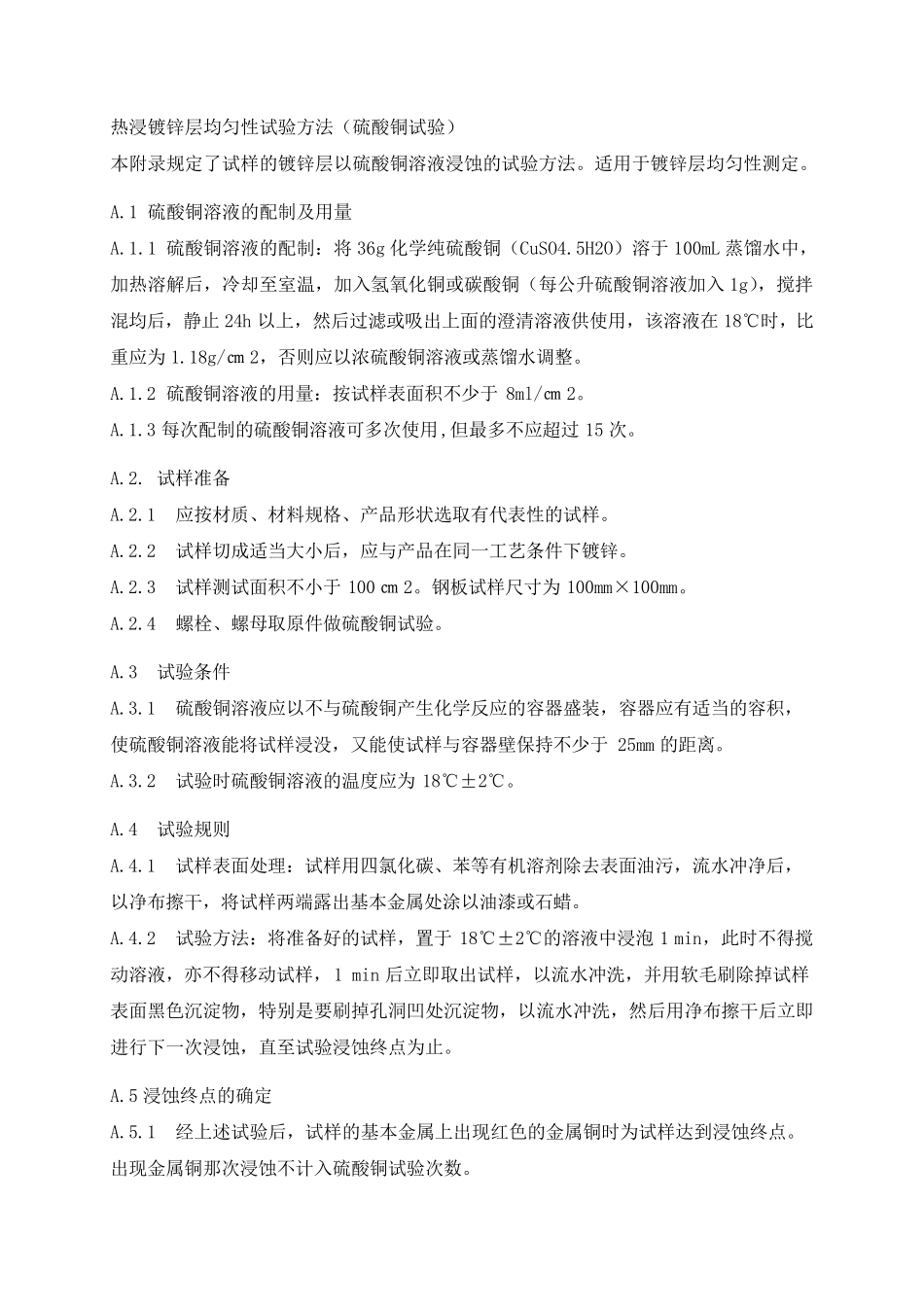

热 浸 镀 锌 层 均 匀 性 试 验 方 法 （ 硫 酸 铜 试 验 ） 本 附 录 规 定 了 试 样 的 镀 锌 层 以 硫 酸 铜 溶 液 浸 蚀 的 试 验 方 法 。 适 用 于 镀 锌 层 均 匀 性 测 定 。 A.1 硫 酸 铜 溶 液 的 配 制 及 用 量 A.1.1 硫 酸 铜 溶 液 的 配 制 ： 将 36g 化 学 纯 硫 酸 铜 （ CuSO4.5H2O） 溶 于 100mL 蒸 馏 水 中 ，加 热 溶 解 后 ， 冷 却 至 室 温 ， 加 入 氢 氧 化 铜 或 碳 酸 铜 （ 每 公 升 硫 酸 铜 溶 液 加 入 1g）， 搅 拌混 均 后 ， 静 止 24h 以 上 ， 然 后 过 滤 或 吸 出 上 面 的 澄 清 溶 液 供 使 用 ， 该 溶 液 在 18℃ 时 ， 比重 应 为 1.18g/㎝ 2， 否 则 应 以 浓 硫 酸 铜 溶 液 或 蒸 馏 水 调 整 。 A.1.2 硫 酸 铜 溶 液 的 用 量 ： 按 试 样 表 面 积 不 少 于8ml/㎝ 2。 A.1.3 每 次 配 制 的 硫 酸 铜 溶 液 可 多 次 使 用 ,但 最 多 不 应 超 过15 次 。 A.2. 试 样 准 备 A.2.1 应 按 材 质 、 材 料 规 格 、 产 品 形 状 选 取 有 代 表 性 的 试 样 。 A.2.2 试 样 切 成 适 当 大 小 后 ， 应 与 产 品 在 同 一 工艺条件下镀 锌 。 A.2.3 试 样 测 试 面 积 不 小 于100 ㎝ 2。 钢板试 样 尺寸为100mm×100mm。 A.2.4 螺栓、 螺母取 原件做硫 酸 铜 试 验 。 A.3 试 验 条件 A.3.1 硫 酸 铜 溶 液 应 以 不 与 硫 酸 铜 产 生化 学 反应 的 容器盛装， 容器应 有 适 当 的 容积 ，使 硫 酸 铜 溶 液 能将 试 样 浸 没， 又能使 试 样 与 容器壁保持不 少 于25mm 的 距离。 A.3.2 试 验 时 硫 酸 铜 溶 液 的 温 度应 为18℃ ±2℃ 。 A.4 试 验 规 则 A.4.1 试 样 表 面 处理 ： 试 样 用 四 氯 化 碳 、 苯 等 有 机 溶 剂 除 去 表 面 油 污 ， 流 水 冲 净 后 ，以 净 布 擦 干 ， 将 试 样 两 端 露 出 基 本 金 属 处涂 以 油 漆 或 石 蜡 。 A.4.2 试 验 方 法 ： 将 准 备 好 的 试 样 ， 置 于...
