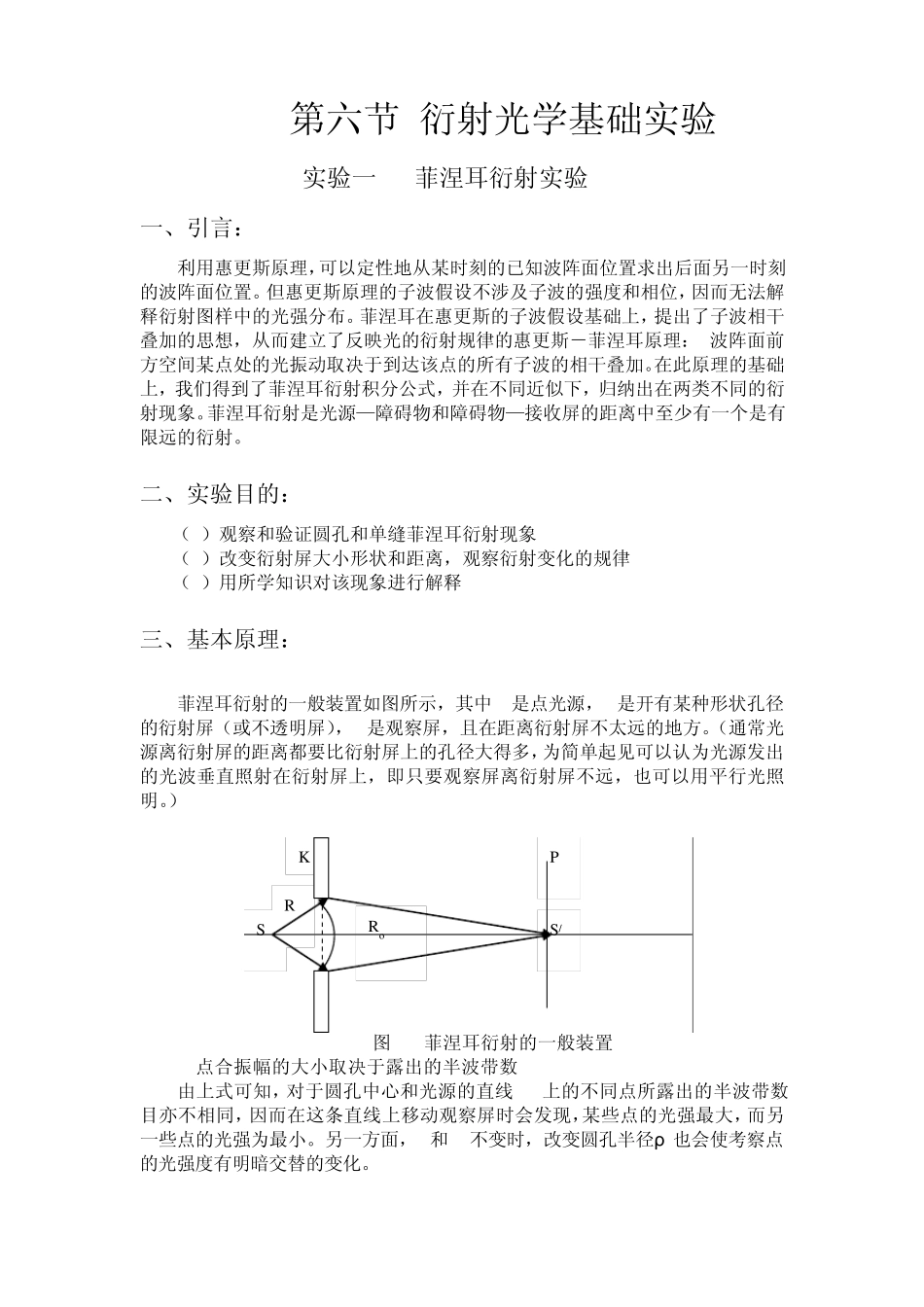

第六节 衍射光学基础实验 实验一 菲涅耳衍射实验 一、引言： 利用惠更斯原理，可以定性地从某时刻的已知波阵面位置求出后面另一时刻的波阵面位置。但惠更斯原理的子波假设不涉及子波的强度和相位，因而无法解释衍射图样中的光强分布。菲涅耳在惠更斯的子波假设基础上，提出了子波相干叠加的思想，从而建立了反映光的衍射规律的惠更斯－菲涅耳原理： 波阵面前方空间某点处的光振动取决于到达该点的所有子波的相干叠加。在此原理的基础上，我们得到了菲涅耳衍射积分公式，并在不同近似下，归纳出在两类不同的衍射现象。菲涅耳衍射是光源—障碍物和障碍物—接收屏的距离中至少有一个是有限远的衍射。 二、实验目的： （1）观察和验证圆孔和单缝菲涅耳衍射现象 （2）改变衍射屏大小形状和距离，观察衍射变化的规律 （2）用所学知识对该现象进行解释 三、基本原理： 3.1 菲涅耳衍射的一般装置如图所示，其中S是点光源，K是开有某种形状孔径的衍射屏（或不透明屏），P是观察屏，且在距离衍射屏不太远的地方。（通常光源离衍射屏的距离都要比衍射屏上的孔径大得多，为简单起见可以认为光源发出的光波垂直照射在衍射屏上，即只要观察屏离衍射屏不远，也可以用平行光照明。） 图1 菲涅耳衍射的一般装置 S/ 点合振幅的大小取决于露出的半波带数 由上式可知，对于圆孔中心和光源的直线S S/上的不同点所露出的半波带数目亦不相同，因而在这条直线上移动观察屏时会发现，某些点的光强最大，而另一些点的光强为最小。另一方面，R和Ro不变时，改变圆孔半径ρ 也会使考察点的光强度有明暗交替的变化。 P Ro K S/ R S 3.2 在许多实验中，要求使用纯净的、无杂波的激光束，然而由于反射镜、扩束镜上的瑕疵、灰尘、油污，以及光束经过的空气中悬浮的微粒等，使扩束后的光场中存在许多衍射斑纹（相干噪声）。为了改善光场质量，使扩束后的激光具有平滑的光强分布，常采用空间滤波即针孔滤波的方法。 激光束近似具有高斯型振幅或光强分布，细激光束经过短聚焦的透镜聚焦后，根据傅立叶光学的原理，在透镜后焦面上出现输入光场的傅立叶变换谱，仍然是高斯分布。实际输入的光束为高斯型分布与噪声函数的叠加，而噪声函数中的高频成分一般很丰富，因而可以认为谱面上的噪声谱和信号谱是近似分离的，因此只要选择适当的针孔直径，就可以滤去噪声，获得平滑的高斯分布。也就是说，针孔只让激光束中的无干扰部分通过，起着低通滤波器的作用。它能...
