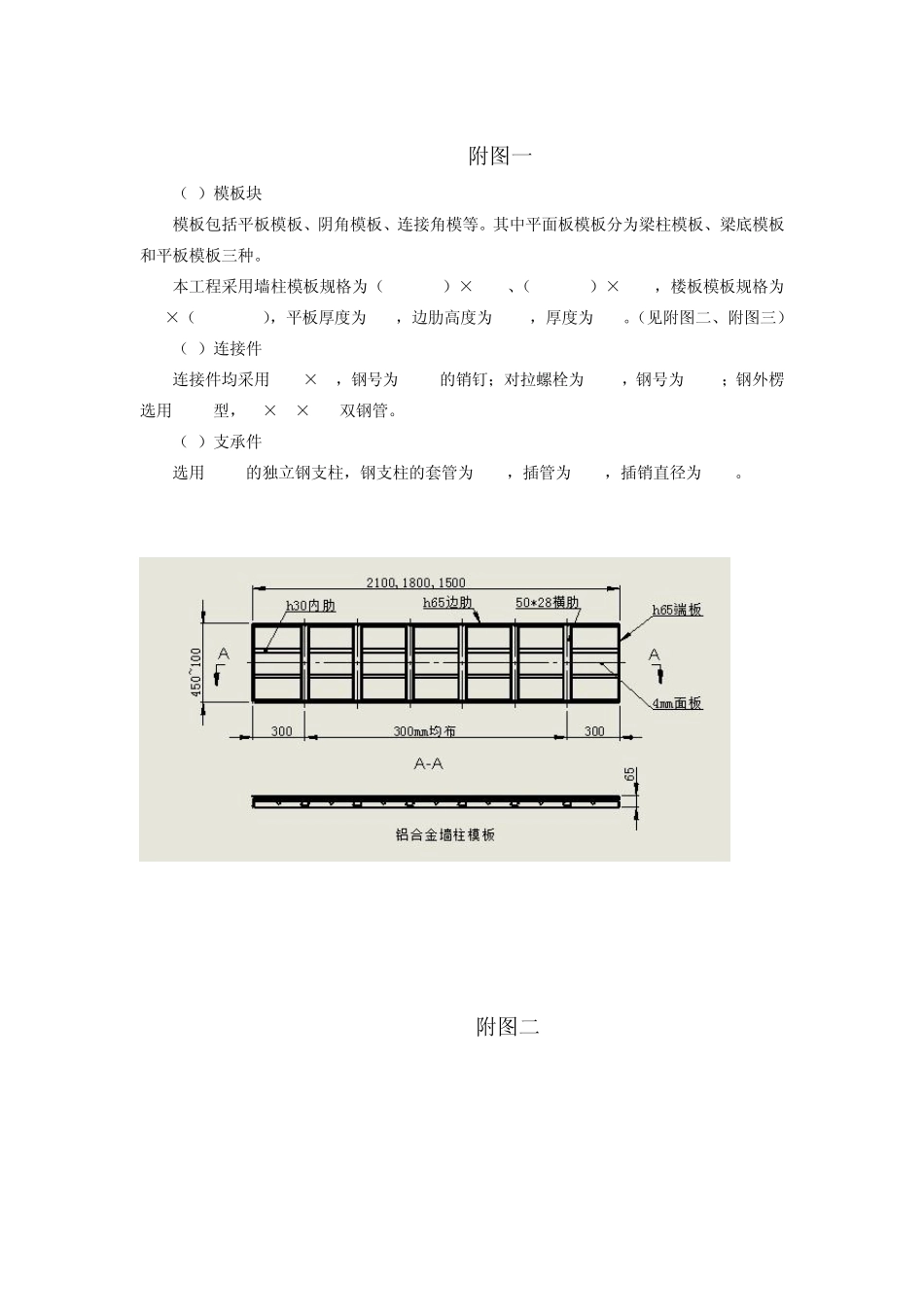

中航紫金.云熙一期3#楼房建工程铝模板项目设计计算书 一、 编制说明 本方案针对全铝合金模板在中航紫金.云熙一期3#楼房建工程铝模板项目运用进行编制。全铝合金模板是在组合钢模的基础上进行改进,与组合钢模板相比较,全铝合金模板具有轻质高强的优越性。早拆体系与组合钢模一致。全铝合金模板在以下方案中均以简称为铝模板。 二、 编制依据 1.《组合钢模板技术规范》 GB50214 - 2001 2、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130 - 2001 3、《建筑施工安全检查标准》 JGJ59 - 99 4、《建筑施工高空处作业安全技术规范》JGJ80 - 91 5、《工程测量规范》GB50026 - 93 6、北京市地方标准 -DB模板早拆体系施工规范 7、广东省地方标准 -DB铝合金建筑模板技术规范 8、其他与本工程有关的工程技术质量标准施工及验收标准 三、铝模板的选材及组成 本套铝模板的部件主要由铝模板、连接件和支承件三部分组成。铝模板采用材质6061-T6铝合金型材制作,铝型材断面尺寸见附图一: 300mm 300mm 250mm 270mm 220mm 200mm 150mm 130mm 附图一 (1)模板块 模板包括平板模板、阴角模板、连接角模等。其中平面板模板分为梁柱模板、梁底模板和平板模板三种。 本工程采用墙柱模板规格为(450~150)×2100、(450~150)×1800,楼板模板规格为600×(400~1200),平板厚度为4mm,边肋高度为65mm,厚度为8mm。(见附图二、附图三) (2)连接件 连接件均采用16×52,钢号为Q420的销钉;对拉螺栓为Tr16,钢号为Q420;钢外楞选用Q235型,60×30×2.5双钢管。 (3)支承件 选用Q235的独立钢支柱,钢支柱的套管为60,插管为48,插销直径为15。 附图二 附图三 附图四 附图五 四、工程概况 1 、总述 项 目 内 容 工程名称 中航紫金.云熙一期 3#楼房建工程铝模板项目 工程位置 龙岩市新罗区 龙岩大道东侧 双龙路南侧 建设单位 龙岩紫金中航 房地产开发有限公司 设计单位 厦门佰地建筑设计有限公司 监理单位 勘察单位 福建岩土工程勘察研究院 施工单位 工程规模 10.1 万平方米 2、工程范围 序号 楼号 层数 施工范围 1 3# 37 2 层(含 2 层)以上标准层 本工程标准层层高为按 2800mm,最大梁断面为 300×800mm。墙体厚度为200mm、250mm、300mm,板厚为 100mm、120mm 和 150mm 厚三种。 五、铝模板流程 配模→生产→预拼装、编码(针对本工程)→放样→安装墙柱模板→...
