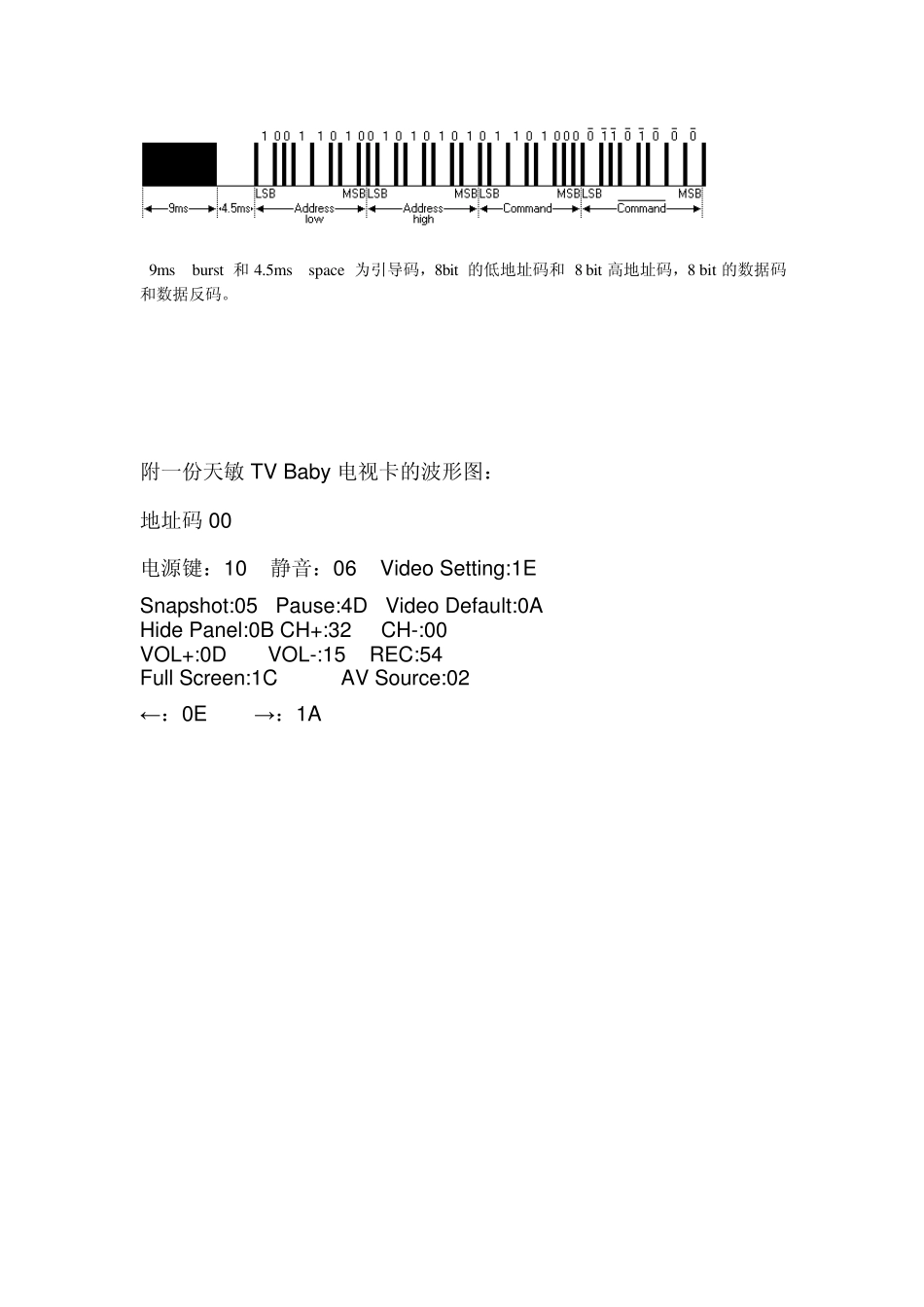

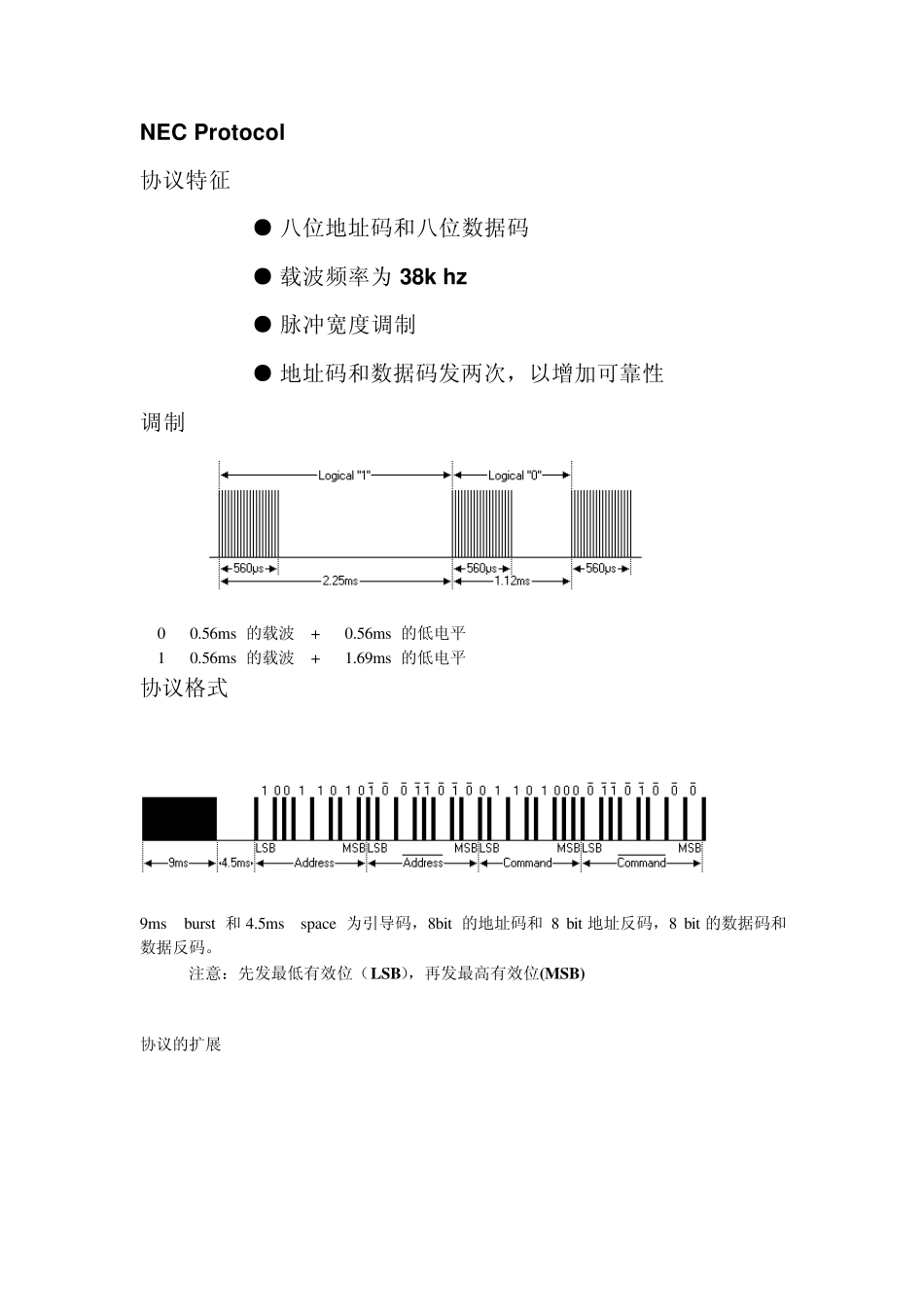

NEC Protocol 协议特征 ● 八位地址码和八位数据码 ● 载波频率为 38k hz ● 脉冲宽度调制 ● 地址码和数据码发两次，以增加可靠性 调制 0 0.56ms 的载波 + 0.56ms 的低电平 1 0.56ms 的载波 + 1.69ms 的低电平 协议格式 9ms bu rst 和 4.5ms space 为引导码，8bit 的地址码和 8 bit 地址反码，8 bit 的数据码和数据反码。 注意：先发最低有效位（LSB），再发最高有效位(MSB) 协议的扩展 9ms bu rst 和4.5ms space 为引导码，8bit 的低地址码和 8 bit 高地址码，8 bit 的数据码和数据反码。 附一份天敏 TV Baby 电视卡的波形图： 地址码00 电源键：10 静音：06 Video Setting:1E Snapshot:05 Pause:4D Video Default:0A Hide Panel:0B CH+:32 CH-:00 VOL+:0D VOL-:15 REC:54 Full Screen:1C AV Source:02 ←：0E →：1A 附先科 VCD（RC-9917A）遥控编码 地址码 00 进/出盒：C0 播放/暂停：A8 上一曲：18 下一曲：E8 快倒：98 快进：D8 停止：58 附日菱电视遥控（55K8C）编码 他的地址编码有13 位0 0111 0001 0000，其它的与NEC 编码是一样的： 节目+：C8 节目-：E8 音量+：08 音量-：28 菜单：74 据说，LA7641 也是13 位地址，长虹彩电有些用了此芯片做遥控器 Nokia NRC17 Protocol 诺基亚远程协议控制标准 ● 特征 ● 8 bit 数据码，4 bit 地址码4 bit 替代（sub—code） ● 载波频率为 38k hz ● 二相编码 ● 传送一位的时间为 1ms 调制 注意：先 mark 然后 space 为 1 协议标准 1， 准备脉冲 先0.5us 的mark 然后2.5ms 的space 2， 起始位始终为1； 3， 替代码（sub-code） 可以拓展地址 4， 不支持数字键重发，支持 Philips RC-5 Protocol 特征 ● 5 bit 地址码和 6 bit 的命令码 ● 二相编码（曼切斯特编码） ● 载波频率 36k hz ● 传发送一位的时间 1.778ms 调制 注意 889us的mark和 889ms的space 为0（注意区分 nokia标准） 协议标准 S1 S2 总是为1 (所需时间为1.5bit 时间) T 为触点 （来区分健是否松开） 5 bit 地址 6 bit 的数据 先发 MSB（最高有效位） 创维25N61AA 采用的是PT2210 芯片(与SAA3110 兼容)，晶振432KHz，地址码：00 部分遥控命令码如下： （来自网站 ） Sony SIRC Protocol 有三个协议版本 ● ● 特...
