红外分析实例VIP免费

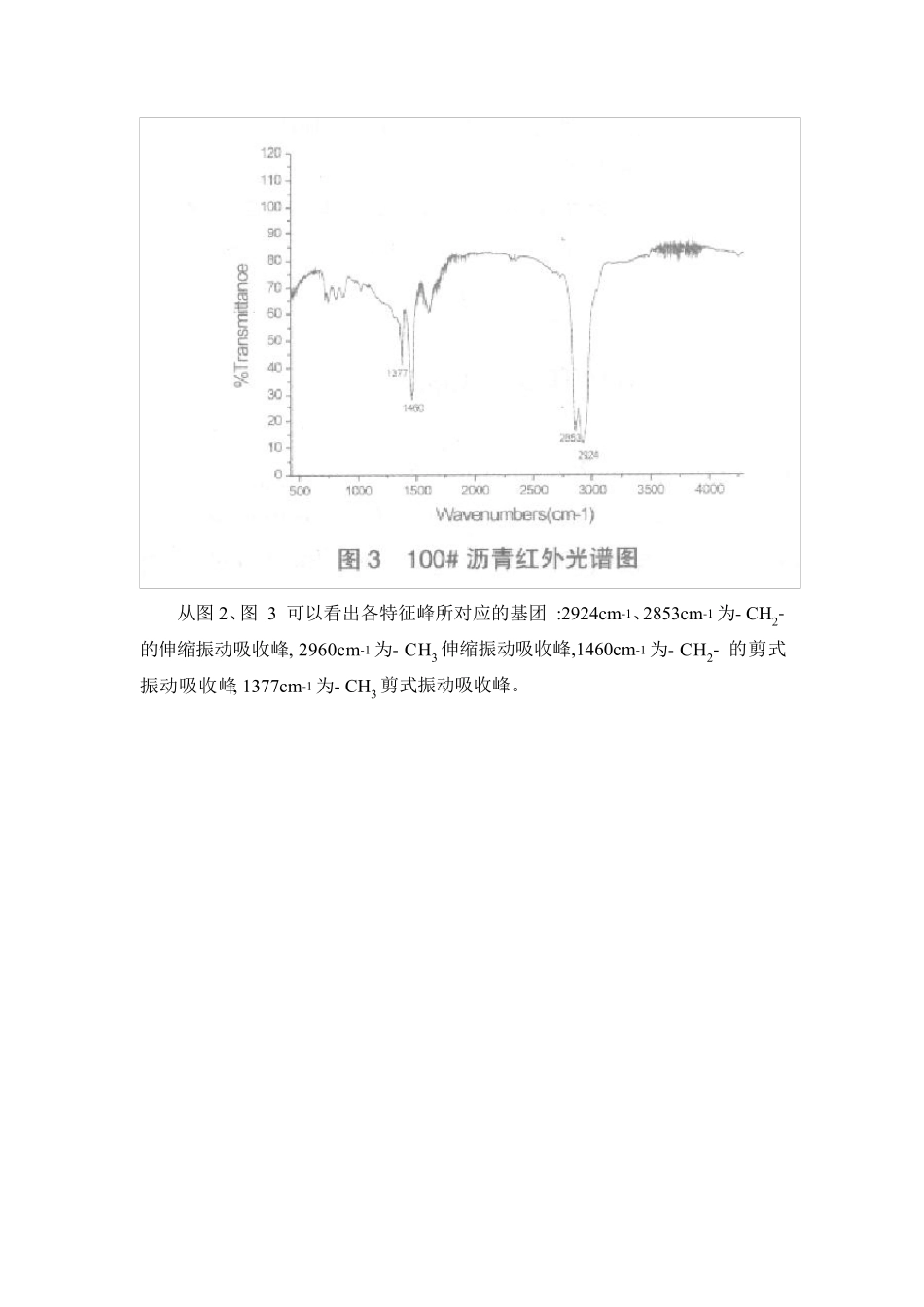

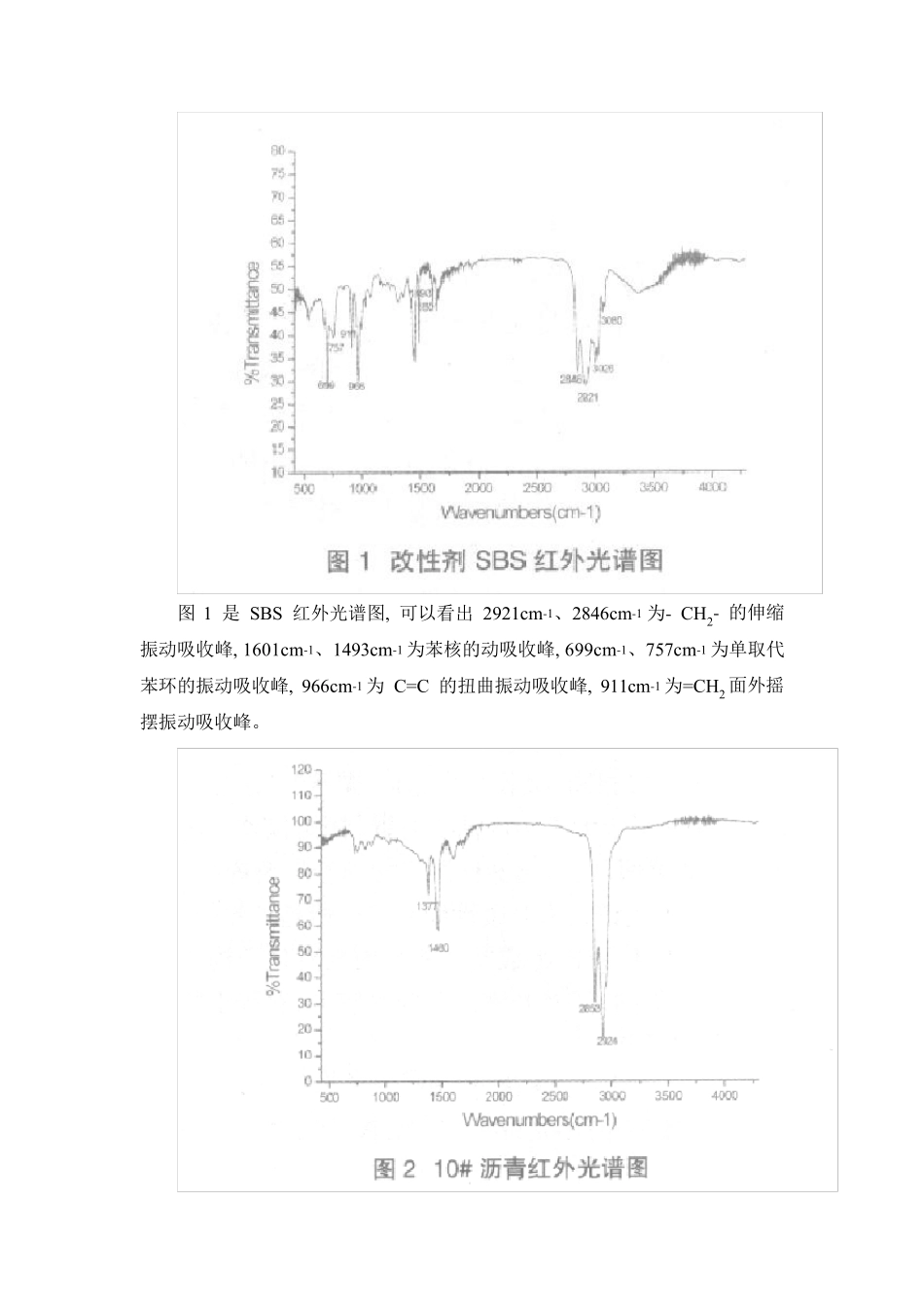

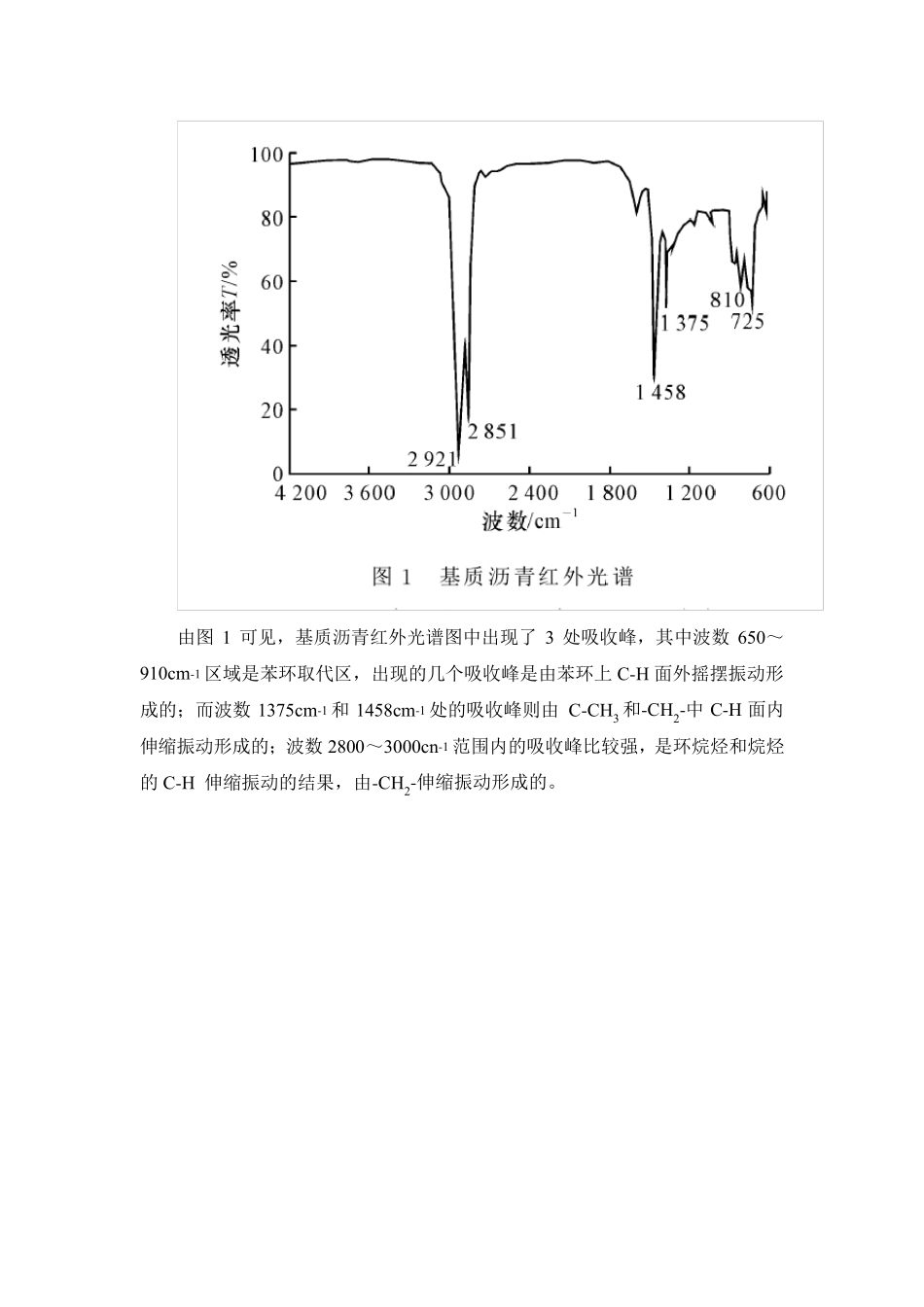

图1 是 SBS 红外光谱图, 可以看出 2921cm -1、2846cm -1 为- CH2- 的伸缩振动吸收峰, 1601cm -1、1493cm -1 为苯核的动吸收峰, 699cm -1、757cm -1 为单取代苯环的振动吸收峰, 966cm -1 为 C=C 的扭曲振动吸收峰, 911cm -1 为=CH2 面外摇摆振动吸收峰。 从图2、图 3 可以看出各特征峰所对应的基团 :2924cm -1、2853cm -1 为- CH2- 的伸缩振动吸收峰, 2960cm -1 为- CH3 伸缩振动吸收峰,1460cm -1 为- CH2- 的剪式振动吸收峰, 1377cm -1 为- CH3 剪式振动吸收峰。 由图1 可见，基质沥青红外光谱图中出现了3 处吸收峰，其中波数650～910cm-1 区域是苯环取代区，出现的几个吸收峰是由苯环上C-H 面外摇摆振动形成的；而波数1375cm-1 和1458cm-1 处的吸收峰则由 C-CH3 和-CH2-中C-H 面内伸缩振动形成的；波数2800～3000cn-1 范围内的吸收峰比较强，是环烷烃和烷烃的C-H 伸缩振动的结果，由-CH2-伸缩振动形成的。 由全波段的红外光谱（图3）可知，改性沥青与基质沥青在2800～3000cm -1左右出现的强吸收峰带基本相同，吸收峰的位置没有发生变化。就改性沥青而言，整个功能团没有发现新的吸收峰，但吸收峰的强度随SBD 改性剂含量的增大而略有增强。由650～1100cm -1 波区的红外光谱（图\4、图5）可知，在指纹区改性沥青与基质沥青的吸收峰存在明显差异，即在波数 690～710cm -1 和 950～980cm -1 处，SBS 改性沥青的红外波区吸收相对较强，并在966.1cm -1 和 698cm -1处出现了吸收峰，虽然 波 数 698cm -1 的绝对吸收峰值较波 966.1cm -1 处的大，但波数 966.1cm -1 处的吸峰特征更为明显。 每种物质分子都有一个由其组成和结构所决定的红外特征吸收峰，它只吸收一些特定波长的红外光。由于掺入的SBS 改性剂与基质沥青并没有发生化学反应，亦即聚苯乙烯和聚丁二烯并没有发生化学变化，所以 SBS 改性沥青的红外光谱只是在基质沥青的红外光谱上简单叠加了聚苯乙烯与聚丁二烯的红外光谱，而相应的吸收峰位置和强度基本保持不变，是基质沥青和 SBS 改性剂的红外光谱的简单合成图。与基质沥青比较，SBS 改性沥青的红外光谱在698cm -1 和966.1cm -1 处出现了明显的特征吸收峰，分别由SBS 改性剂中的聚苯乙烯苯环和聚丁二烯双键等特征官能团形成。 本文测试了五种不同产地的沥青的红外光谱，其图谱如上图。为了解析图谱和推导结构的方便，习惯上把红外光...
