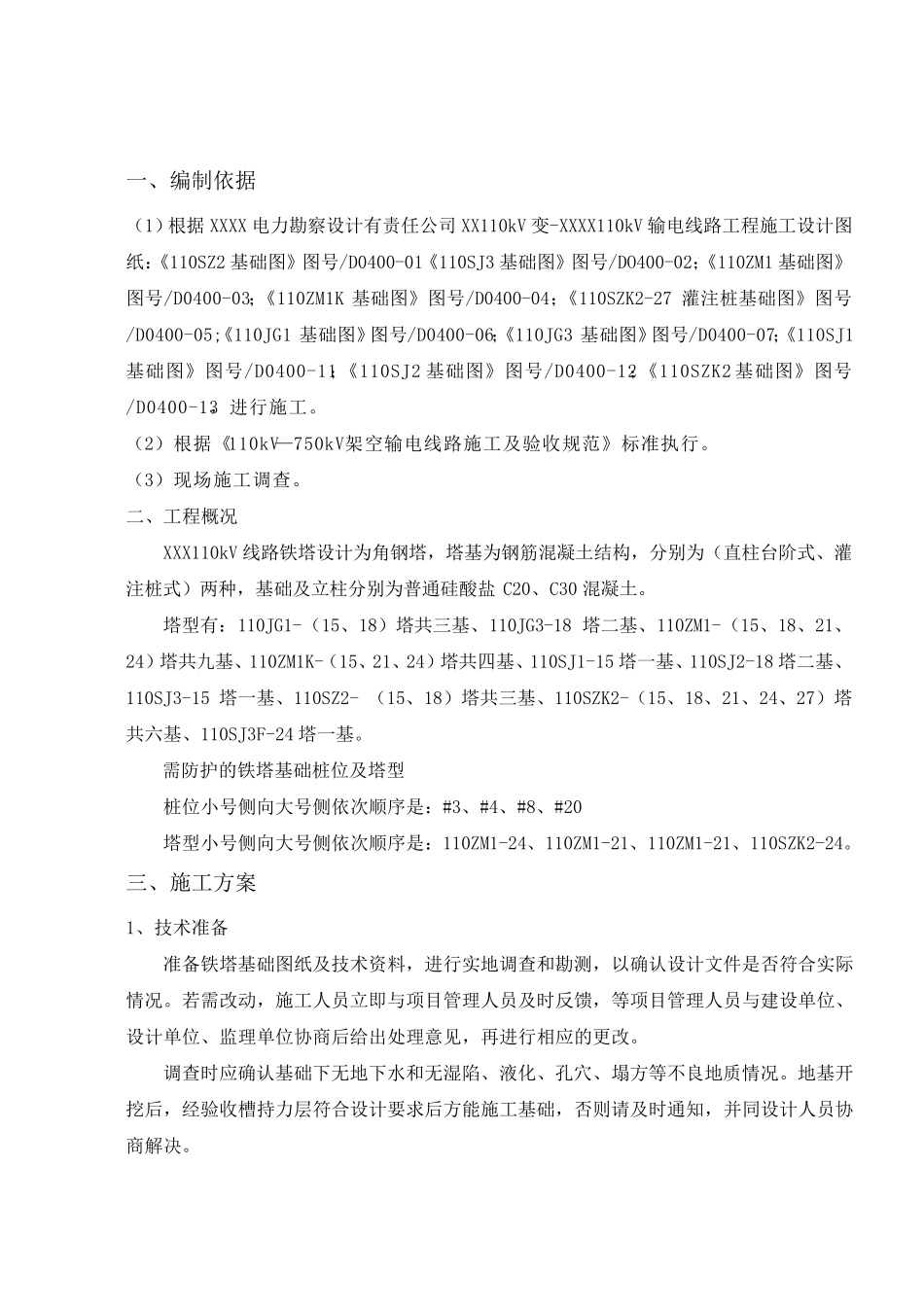

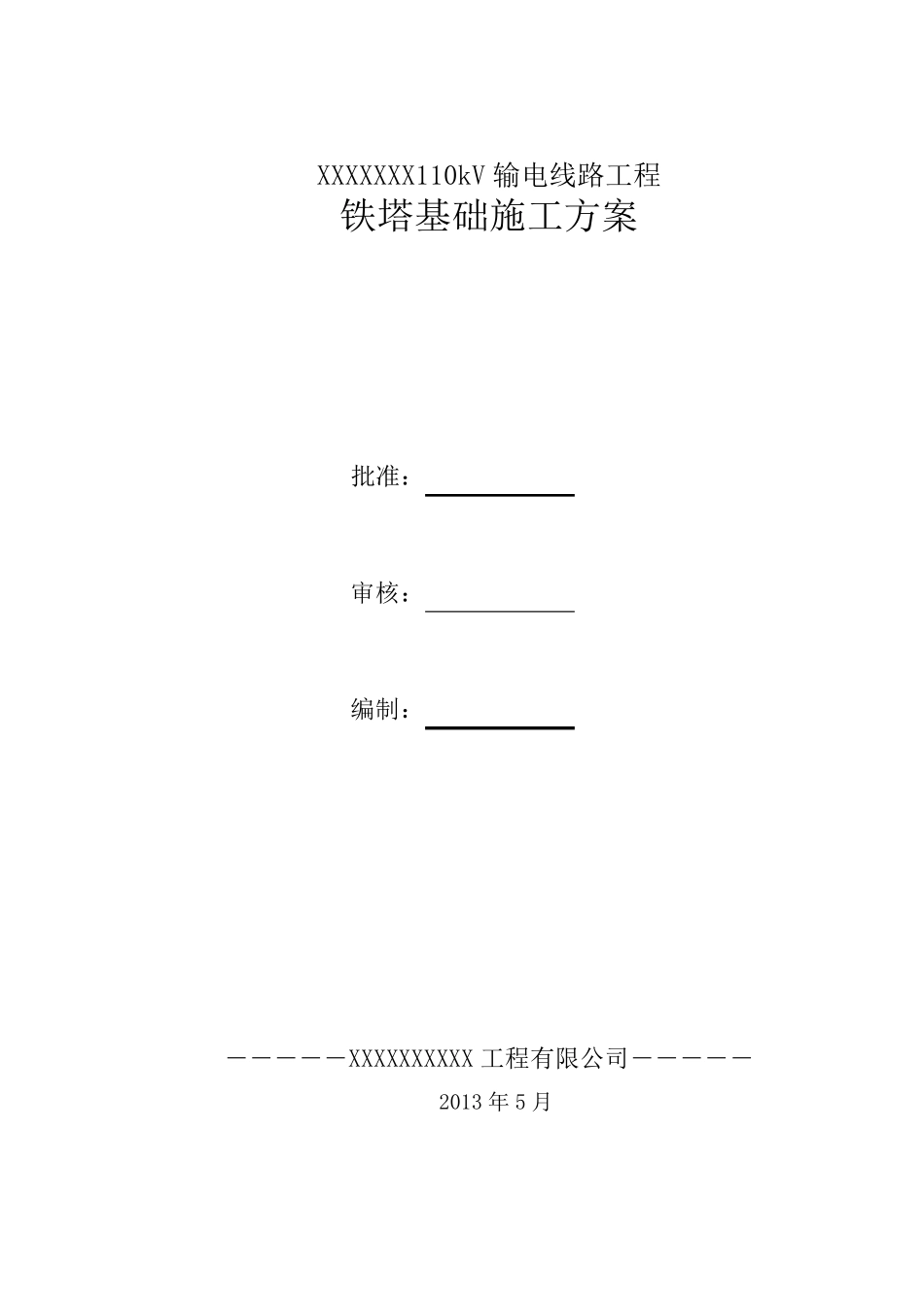

XXXXXXX110kV 输电线路工程 铁塔基础施工方案 批准： 审核： 编制： ―――――XXXXXXXXXX 工程有限公司――――― 2013 年 5 月 目 录 2 3 一、编制依据 （1）根据XXXX 电力勘察设计有责任公司XX110kV 变-XXXX110kV 输电线路工程施工设计图纸：《110SZ2 基础图》图号/D0400-01《110SJ3 基础图》图号/DO400-02；《110ZM1 基础图》图号/D0400-03；《110ZM1K 基础图》图号/D0400-04；《110SZK2-27 灌注桩基础图》图号/D0400-05;《110JG1 基础图》图号/D0400-06；《110JG3 基础图》图号/D0400-07；《110SJ1 基础图》图号/D0400-11；《110SJ2 基础图》图号/D0400-12；《110SZK2 基础图》图号/D0400-13，进行施工。 （2）根据《110kV—750kV架空输电线路施工及验收规范》标准执行。 （3）现场施工调查。 二、工程概况 XXX110kV 线路铁塔设计为角钢塔，塔基为钢筋混凝土结构，分别为（直柱台阶式、灌注桩式）两种，基础及立柱分别为普通硅酸盐 C20、C30 混凝土。 塔型有：110JG1-（15、18）塔共三基、110JG3-18 塔二基、110ZM1-（15、18、21、24）塔共九基、110ZM1K-（15、21、24）塔共四基、110SJ1-15 塔一基、110SJ2-18 塔二基、110SJ3-15 塔一基、110SZ2- （15、18）塔共三基、110SZK2-（15、18、21、24、27）塔共六基、110SJ3F-24 塔一基。 需防护的铁塔基础桩位及塔型 桩位小号侧向大号侧依次顺序是：#3、#4、#8、#20 塔型小号侧向大号侧依次顺序是：110ZM1-24、110ZM1-21、110ZM1-21、110SZK2-24。 三、施工方案 1、技术准备 准备铁塔基础图纸及技术资料，进行实地调查和勘测，以确认设计文件是否符合实际情况。若需改动，施工人员立即与项目管理人员及时反馈，等项目管理人员与建设单位、设计单位、监理单位协商后给出处理意见，再进行相应的更改。 调查时应确认基础下无地下水和无湿 陷 、液 化 、孔 穴 、塌 方等不 良 地质 情况。地基开挖 后，经 验收槽 持 力层 符合设计要 求 后方能 施工基础，否则 请 及时通知 ，并 同 设计人员协商解 决 。 如经调查后确定设计文件内容符合相关标准后，可对现场施工人员及进行安全、技术交底，然后根据设计文件确定基础坑位置定位放线。 2、施工步骤 1）定位放线 A. 直线塔的分坑，在塔中心桩 o 安置仪器,前视或后视相邻塔中心桩,水平度盘对o 度,然后经纬仪左右各转 45 度角定出辅助桩 a.b.c.d. 然后根据基础根...
