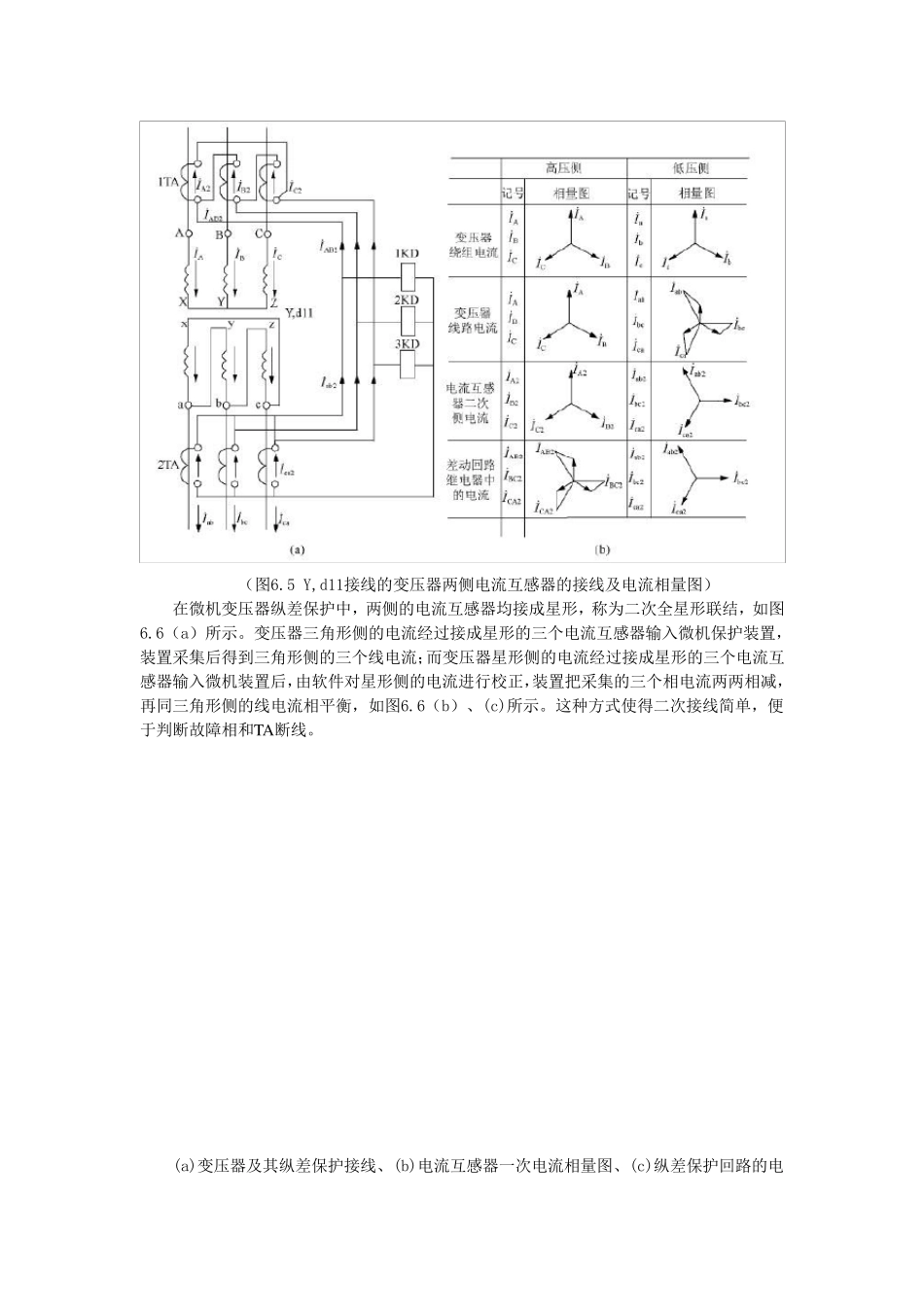

6.2 纵联差动保护 6.2.1 基本原理 6.2.1.1 定义 差动保护是一种依据被保护电气设备进出线两端电流差值的变化构成的对电气设备的保护装置,一般分为纵联差动保护和横联差动保护。变压器的差动保护属纵联差动保护,横联差动保护则常用于变电所母线等设备的保护。 6.2.1.2 基本原理 变压器纵差保护是按照循环电流原理构成的 变压器纵差保护的原理要求变压器在正常运行和纵差保护区(纵差保护区为电流互感器TA1、TA2之间的范围)外故障时,流入差动继电器中的电流为零,即2•I-2•I=0,保证纵差保护不动作。但由于变压器高压侧和低压侧的额定电流不同,因此,为了保证纵差保护的正确工作,就须适当选择两侧电流互感器的变比,使得正常运行和外部故障时,两个电流相等。 (a) 双绕组变压器正常运行时的电流分布 (b) 三绕组变压器内部故障时的电流分布 (图6.4 变压器纵差保护原理接线图) 在图6.4(a)双绕组变压器中,变压器两侧电流1•I、1•I同相位,所以电流互感器TA1、TA2二次的电流2•I、2•I同相位,则2•I-2•I=0的条件是2•I=2•I,即 2•I=2•I=11inI•=21inI• (6.1) 即 12iinn=11••II=TK (6.2) 式中,1in、2in——分别为TA1、TA2的变比; TK ——变压器的变比。 若上述条件满足,则当变压器正常运行或纵差保护区外故障(以下简称“区外故障”或“区内故障”)时,流入差动继电器的电流为 KI•=2•I-2•I=0 (6.3) 当区内故障时,2•I反向流出,则流入差动继电器的电流为 KI•=2•I+2•I> 0 (6.4) 当KI> 0时 , 差 动 继 电 器 动 作 , 驱 动 变 压 器 两 侧 断 路 器 分 闸 , 对 变 压 器 起 到 保 护 作 用 。 6.2.1.3 动 作 整 定 值 实 际 运 行 中 , 由 于 变 压 器 的 励 磁 涌 流 、 有 载 调 压 等 因 素 的 影 响 , 当 变 压 器 正 常 运 行 或 区外 故 障 时 , 流 入 差 动 继 电 器 的 电 流KI≠ 0, 而 是 存 在 一 个 大 于 零 的 不 平 衡 电 流 , 其 最 大 值 称为 最 大 不 平 衡 电 流maxu bI。 所 以 , 为 了 保 证 纵 差 保 护 的 动 作 可 靠 性 , 差 动 继 电 器 的 动 作 电 流 值actKI应 按 躲 过 变 压器 可 能...
