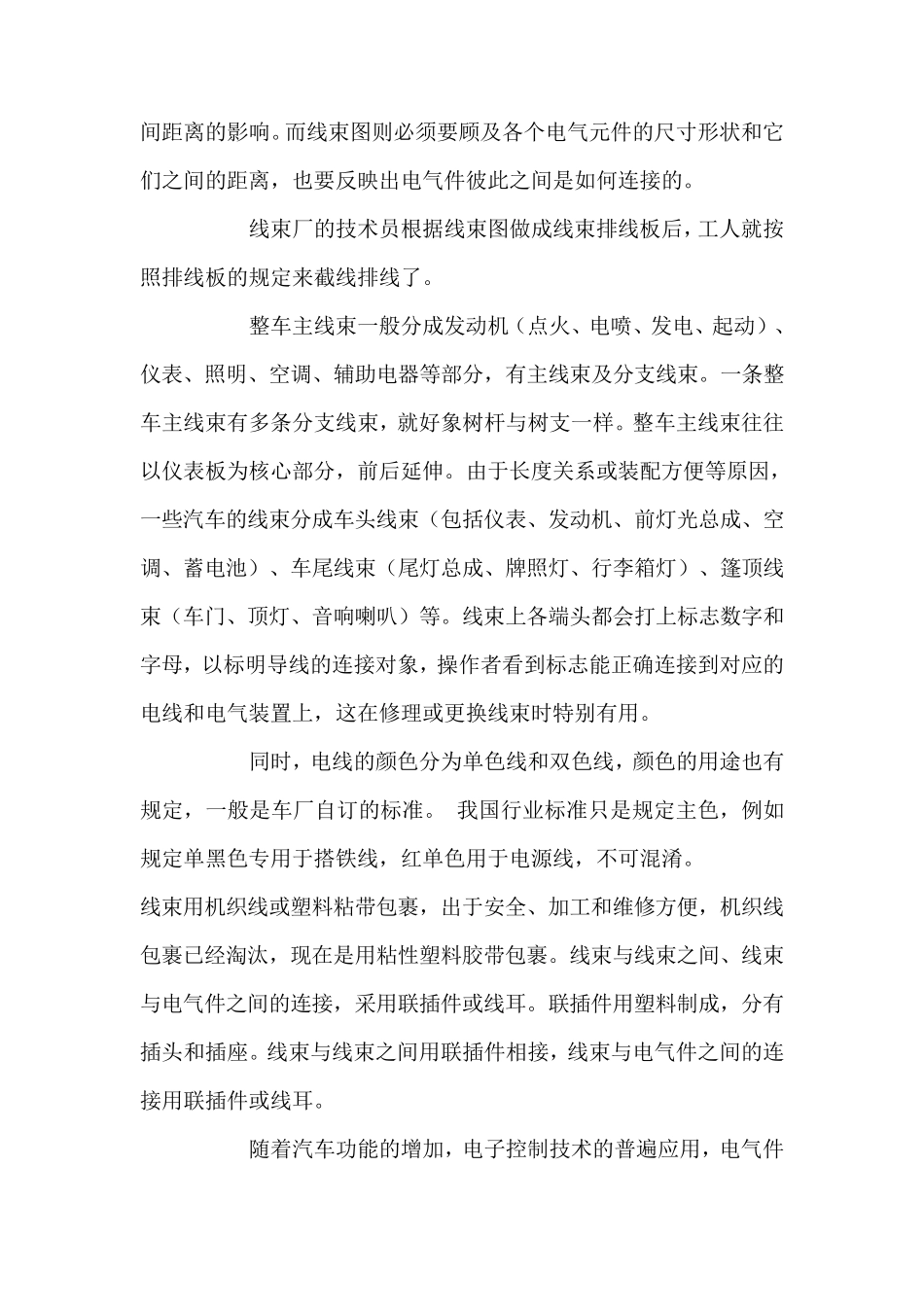

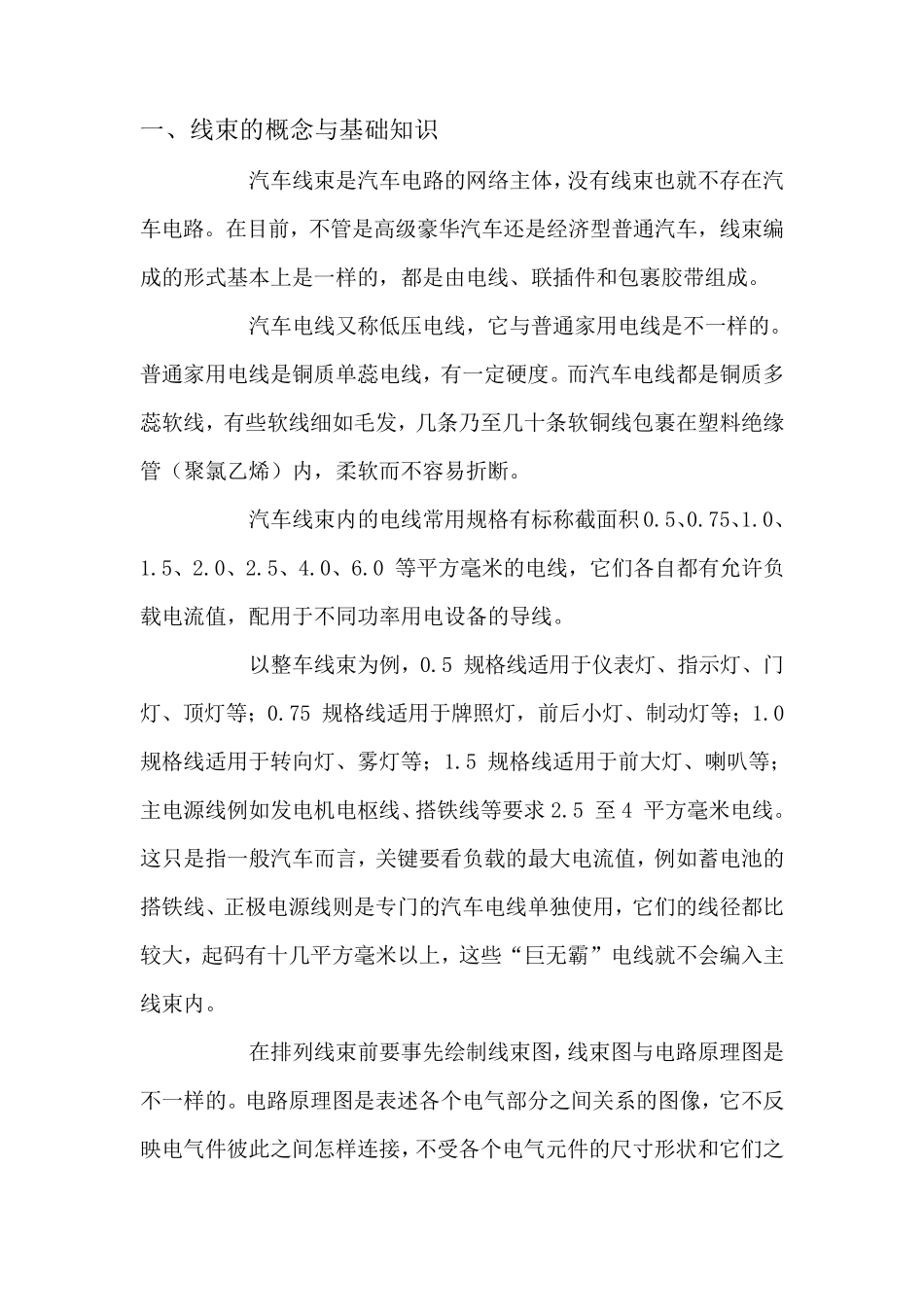

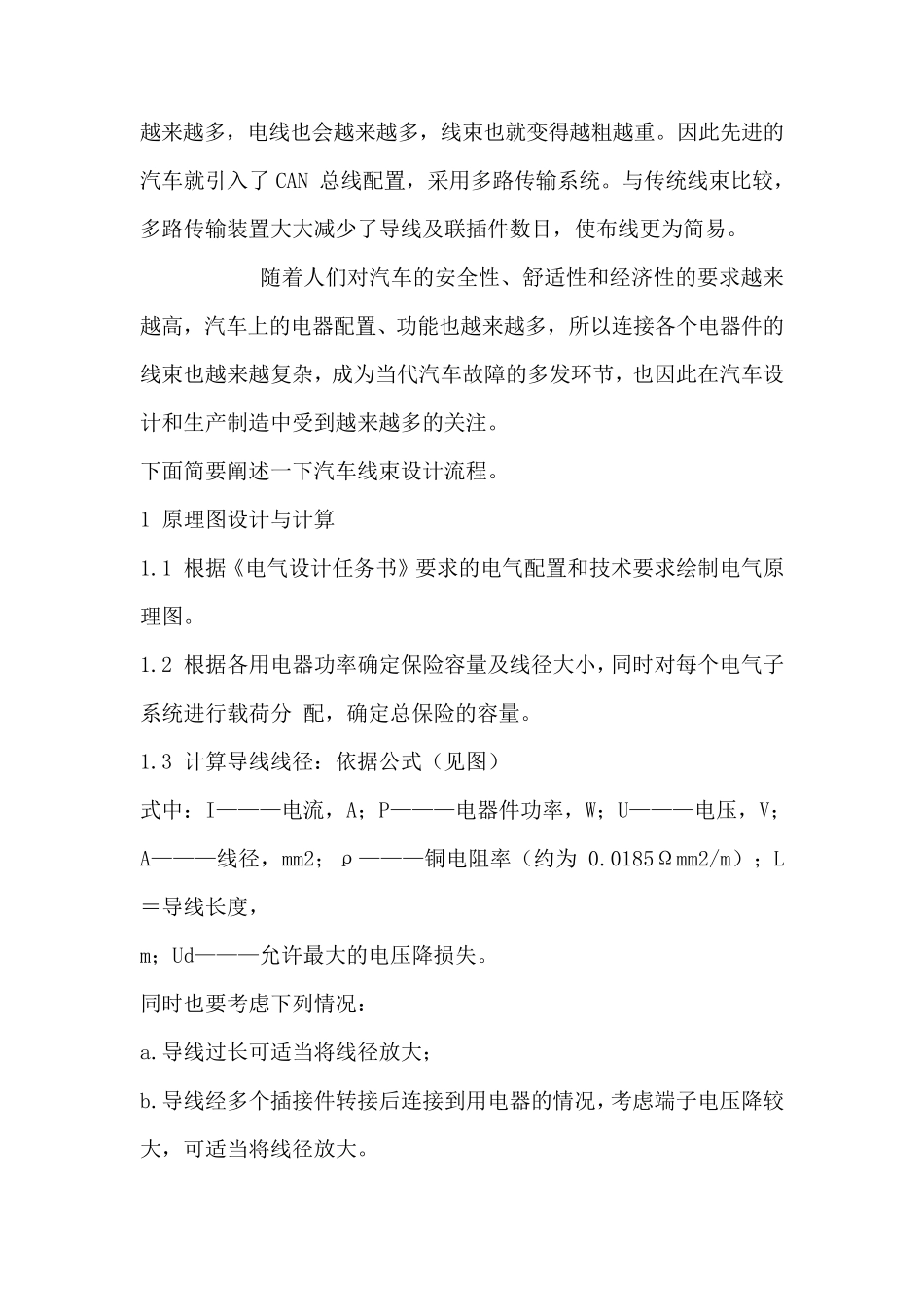

一 、 线 束 的 概 念 与 基 础 知 识 汽 车 线 束 是 汽 车 电 路 的 网 络 主 体 , 没 有 线 束 也 就 不 存 在 汽车 电 路 。 在 目 前 , 不 管 是 高 级 豪 华 汽 车 还 是 经 济 型 普 通 汽 车 , 线 束 编成 的 形 式 基 本 上 是 一 样 的 , 都 是 由 电 线 、 联 插 件 和 包 裹 胶 带 组 成 。 汽 车 电 线 又 称 低 压 电 线 , 它 与 普 通 家 用 电 线 是 不 一 样 的 。普 通 家 用 电 线 是 铜 质 单 蕊 电 线 , 有 一 定 硬 度 。 而 汽 车 电 线 都 是 铜 质 多蕊 软 线 , 有 些 软 线 细 如 毛 发 , 几 条 乃 至 几 十 条 软 铜 线 包 裹 在 塑 料 绝 缘管 ( 聚 氯 乙 烯 ) 内 , 柔 软 而 不 容 易 折 断 。 汽 车 线 束 内 的 电 线 常 用 规 格 有 标 称 截 面 积 0.5、0.75、1.0、1.5、 2.0、 2.5、 4.0、 6.0 等 平 方 毫 米 的 电 线 , 它 们 各 自 都 有 允 许 负载 电 流 值 , 配 用 于 不 同 功率用 电 设备的 导线 。 以整车 线 束 为例, 0.5 规 格 线 适用 于 仪表灯、 指示灯、 门灯、 顶灯等 ;0.75 规 格 线 适用 于 牌照灯, 前 后小灯、 制动灯等 ;1.0 规 格 线 适用 于 转向灯、 雾灯等 ;1.5 规 格 线 适用 于 前 大灯、 喇叭等 ;主 电 源线 例如 发 电 机电 枢线 、 搭铁线 等 要求2.5 至 4 平 方 毫 米 电 线 。这只是 指一 般汽 车 而 言, 关键要看负 载 的 最大电 流 值 , 例如 蓄电 池的搭铁线 、 正极电 源线 则是 专门的 汽 车 电 线 单 独使用 , 它 们 的 线 径都 比较大, 起码有 十 几 平 方 毫 米 以上 , 这些 “巨无霸”电 线 就 不 会编 入主线 束 内 。 在 排列线 束 前 要事先绘制线 束 图, 线 束 图与 电 路 原理图是不 一 样 的 。 电 路 原理图是 表述各 个电 气部分之间关系的 图像, 它 不 反映电 气件 彼此之间怎样 连接, 不 受各 个电 气元件 的 尺寸形 状和 它 们 之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它...
