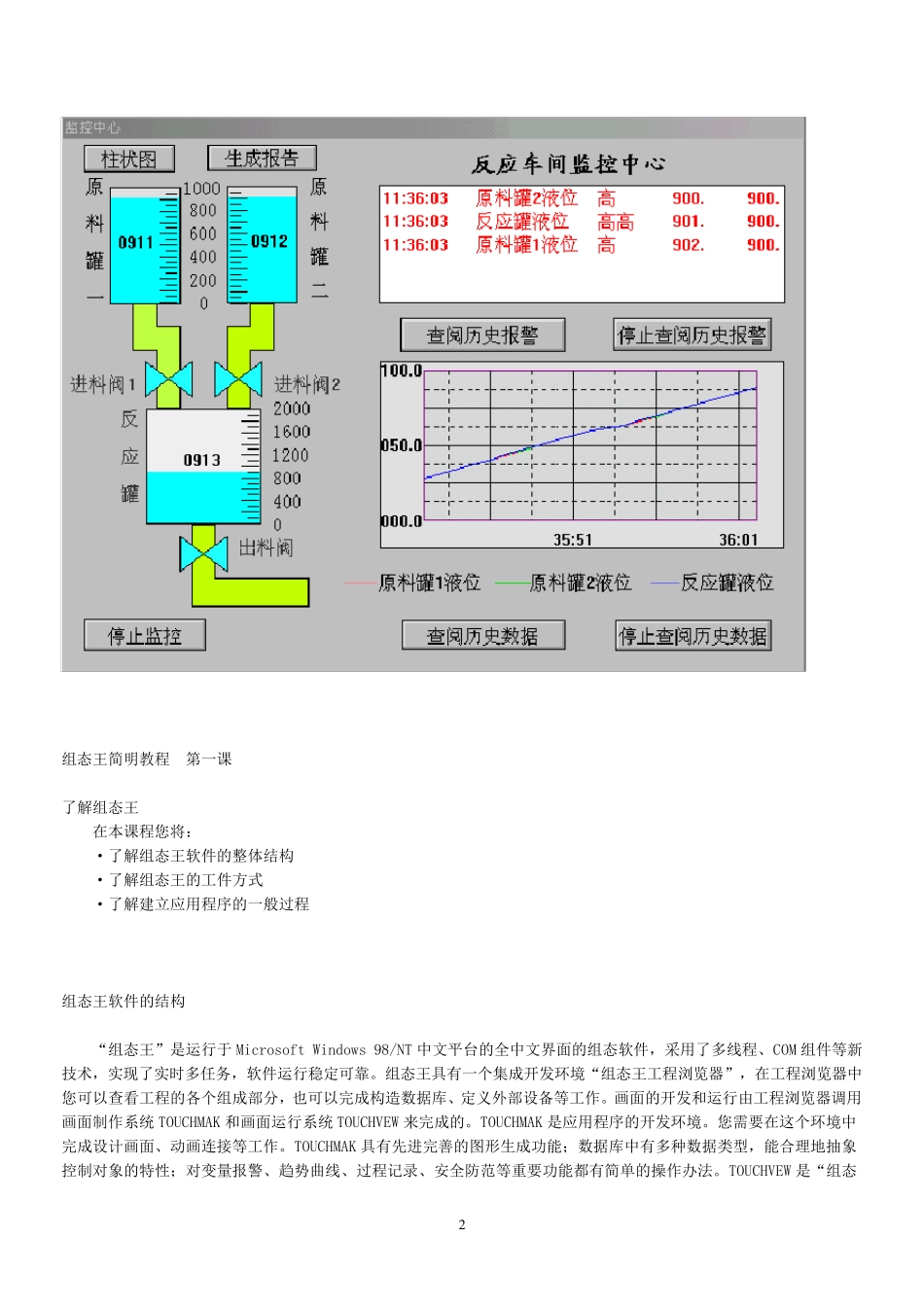

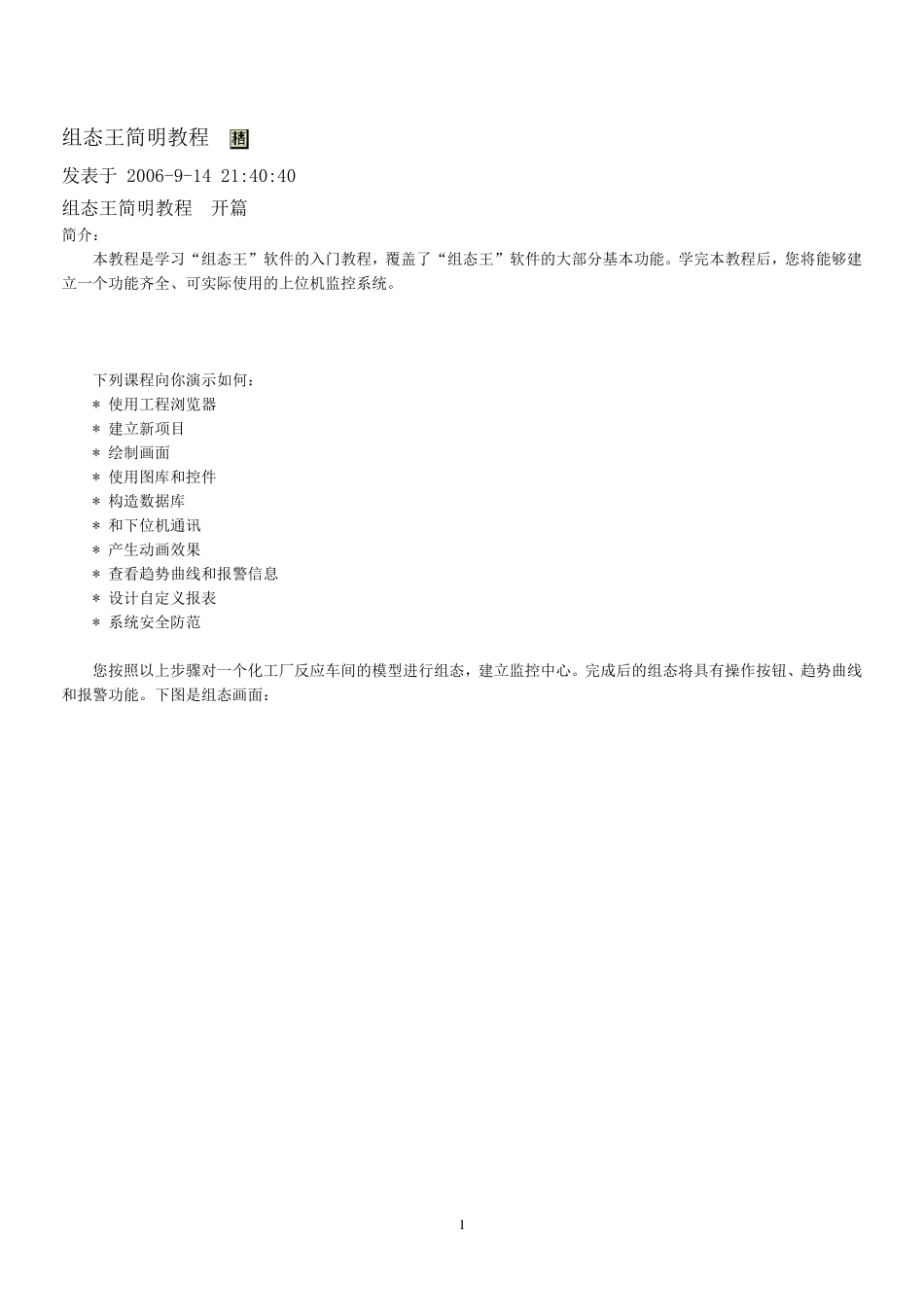

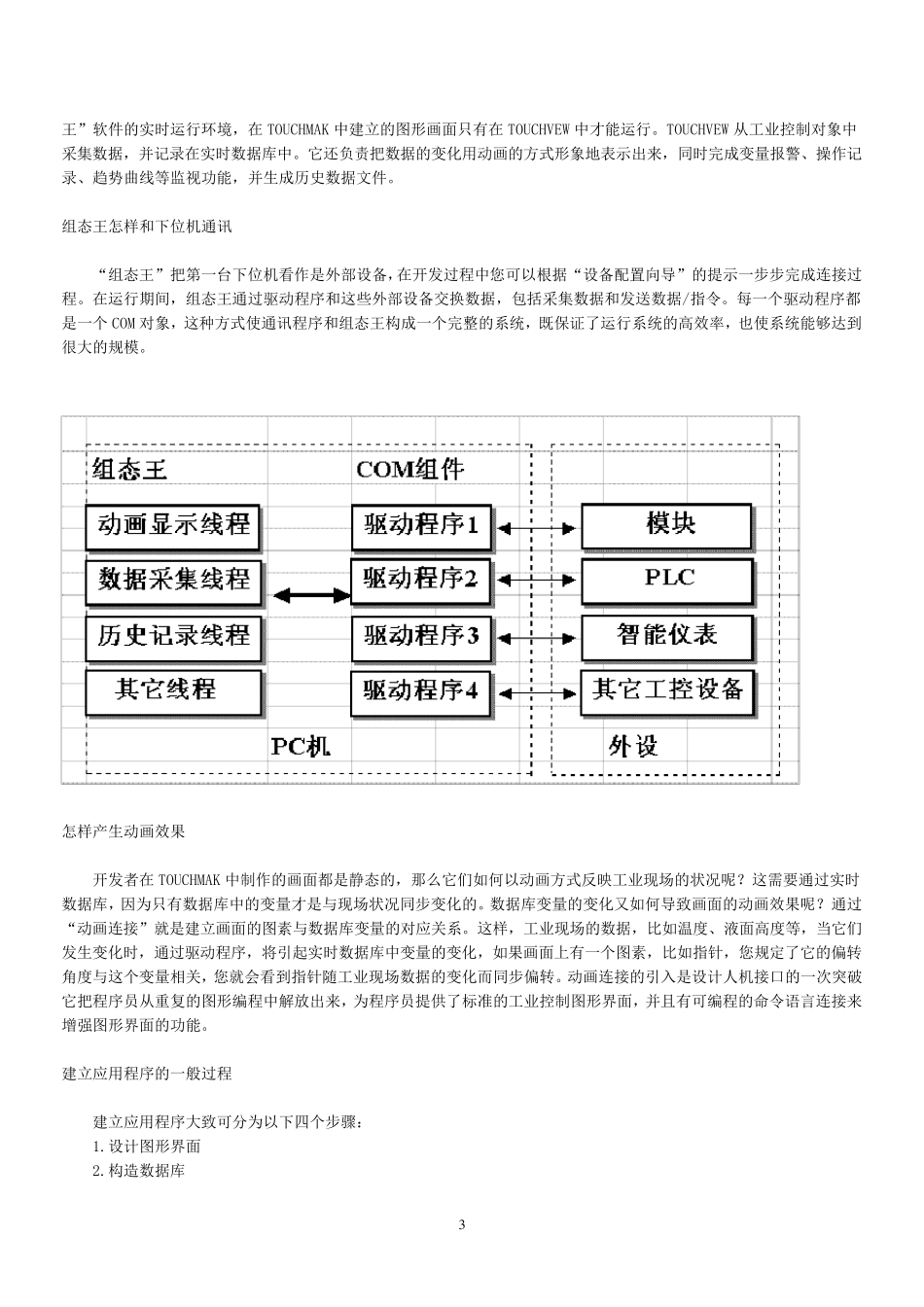

1 组态王简明教程 发表于 2006-9-14 21:40:40 组态王简明教程 开篇 简介： 本教程是学习“组态王”软件的入门教程，覆盖了“组态王”软件的大部分基本功能。学完本教程后，您将能够建立一个功能齐全、可实际使用的上位机监控系统。 下列课程向你演示如何： * 使用工程浏览器 * 建立新项目 * 绘制画面 * 使用图库和控件 * 构造数据库 * 和下位机通讯 * 产生动画效果 * 查看趋势曲线和报警信息 * 设计自定义报表 * 系统安全防范 您按照以上步骤对一个化工厂反应车间的模型进行组态，建立监控中心。完成后的组态将具有操作按钮、趋势曲线和报警功能。下图是组态画面： 2 组态王简明教程 第一课 了解组态王 在本课程您将： ·了解组态王软件的整体结构 ·了解组态王的工件方式 ·了解建立应用程序的一般过程 组态王软件的结构 “组态王”是运行于 Microsoft Windows 98/NT 中文平台的全中文界面的组态软件，采用了多线程、COM 组件等新技术，实现了实时多任务，软件运行稳定可靠。组态王具有一个集成开发环境“组态王工程浏览器”，在工程浏览器中您可以查看工程的各个组成部分，也可以完成构造数据库、定义外部设备等工作。画面的开发和运行由工程浏览器调用画面制作系统 TOUCHMAK 和画面运行系统 TOUCHVEW 来完成的。TOUCHMAK 是应用程序的开发环境。您需要在这个环境中完成设计画面、动画连接等工作。TOUCHMAK 具有先进完善的图形生成功能；数据库中有多种数据类型，能合理地抽象控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简单的操作办法。TOUCHVEW 是“组态 3 王”软件的实时运行环境，在TOUCHMAK 中建立的图形画面只有在TOUCHVEW 中才能运行。TOUCHVEW 从工业控制对象中采集数据，并记录在实时数据库中。它还负责把数据的变化用动画的方式形象地表示出来，同时完成变量报警、操作记录、趋势曲线等监视功能，并生成历史数据文件。 组态王怎样和下位机通讯 “组态王”把第一台下位机看作是外部设备，在开发过程中您可以根据“设备配置向导”的提示一步步完成连接过程。在运行期间，组态王通过驱动程序和这些外部设备交换数据，包括采集数据和发送数据/指令。每一个驱动程序都是一个 COM 对象，这种方式使通讯程序和组态王构成一个完整的系统，既保证了运行系统的高效率，也使系统能够达到很大的规模。 怎样产生动画效果 开发者在TOUCHMAK 中制作的...
