组态王水位课程设计VIP免费

组态王水位课程设计_第1页
1/13
组态王水位课程设计_第2页
2/13

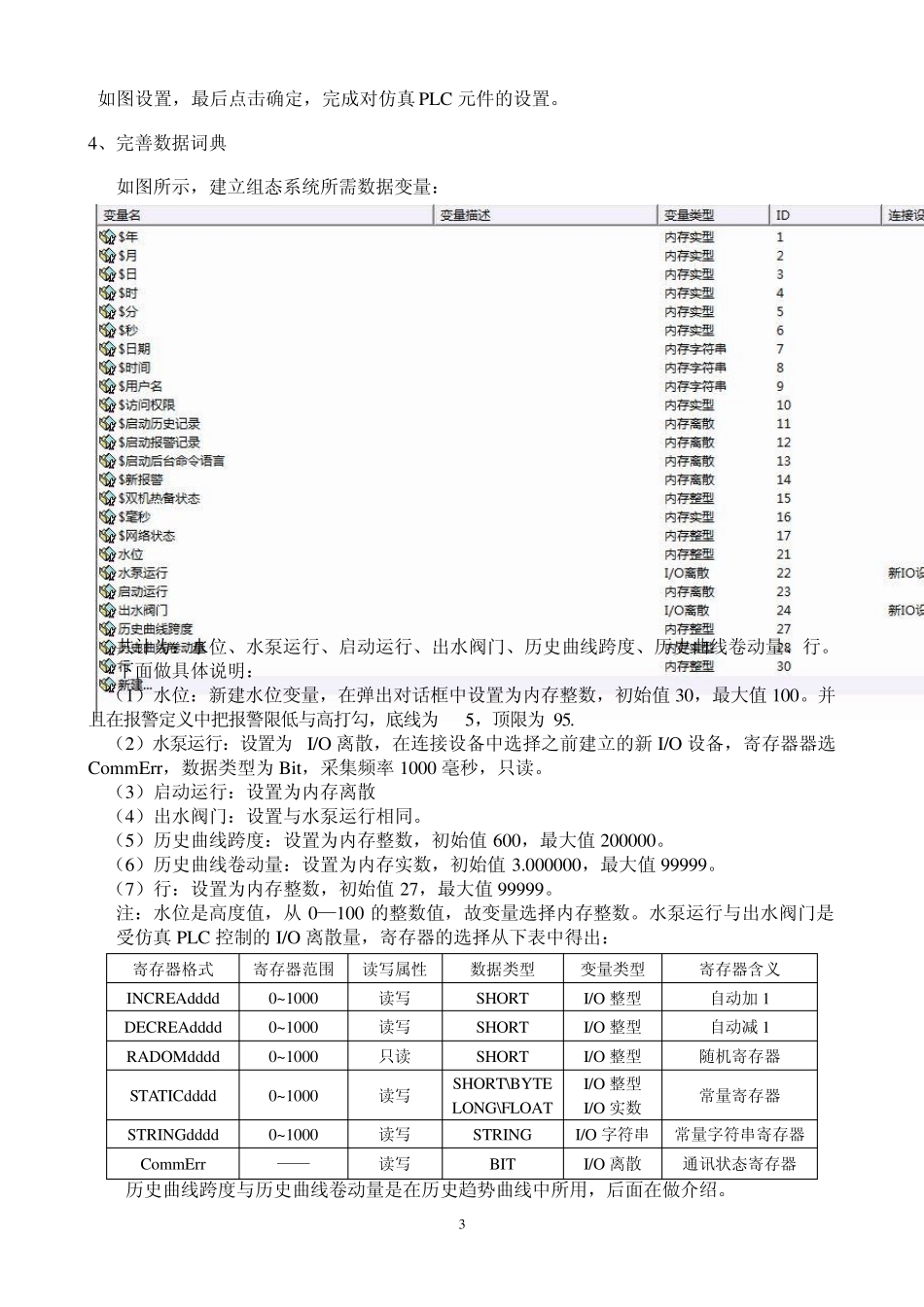

组态王水位课程设计_第3页
3/13
1 水箱水位控制系统 (一)设计要求 做一水位控制系统的组态,要求:动画显示水流运动。当水位高于或低于警戒水位时,报警界面出现,提示报警,并记录在报警事件中。设置登录权限,只有管理员才能启动系统,只有在此时水泵才可启动,其余权限中人员只能观看不能操作。组态中有历史曲线与数据报表,用来记录长时间过程中水位的变化情况,同时在主监控画面中也显示有即时报警与数据记录的功能。 (二)设计过程 1、新建工程 打开组态王6.53,首先新建工程“水位控制系统”,如下图所示: 2、新建画面 双击进入工程,点击新建工程画面,进入开发系统画面,确定背景属性,打开工具栏,使用图库(快捷键 F2)创建所需的器件:水泵、水管、水箱、水位传感器等;并用作图工具绘制其他结构:水流等。最后,得到如下图: 2 图上相关部件为:按钮、文字、水位实时曲线显示窗口、实时报警显示窗口。关于这一部分后面在做分析,先画好系统模型。 3、建立仿真PLC 选择系统—设备,点击新建设备: 3 如图设置,最后点击确定,完成对仿真PLC 元件的设置。 4、完善数据词典 如图所示,建立组态系统所需数据变量: 共计为:水位、水泵运行、启动运行、出水阀门、历史曲线跨度、历史曲线卷动量、行。下面做具体说明: (1)水位:新建水位变量,在弹出对话框中设置为内存整数,初始值30,最大值100。并且在报警定义中把报警限低与高打勾,底线为5,顶限为95. (2)水泵运行:设置为I/O 离散,在连接设备中选择之前建立的新I/O 设备,寄存器器选CommErr,数据类型为Bit,采集频率1000 毫秒,只读。 (3)启动运行:设置为内存离散 (4)出水阀门:设置与水泵运行相同。 (5)历史曲线跨度:设置为内存整数,初始值600,最大值200000。 (6)历史曲线卷动量:设置为内存实数,初始值3.000000,最大值99999。 (7)行:设置为内存整数,初始值27,最大值99999。 注:水位是高度值,从0—100 的整数值,故变量选择内存整数。水泵运行与出水阀门是受仿真PLC 控制的I/O 离散量,寄存器的选择从下表中得出: 历史曲线跨度与历史曲线卷动量是在历史趋势曲线中所用,后面在做介绍。 寄存器格式 寄存器范围 读写属性 数据类型 变量类型 寄存器含义 INCREAdddd 0~ 1000 读写 SHORT I/O 整型 自动加 1 DECREAdddd 0~ 1000 读写 SHORT I/O 整型 自动减 1 RADOMdddd 0~ 1000 只读 SHORT I/O 整型 随机寄存器 ST...
