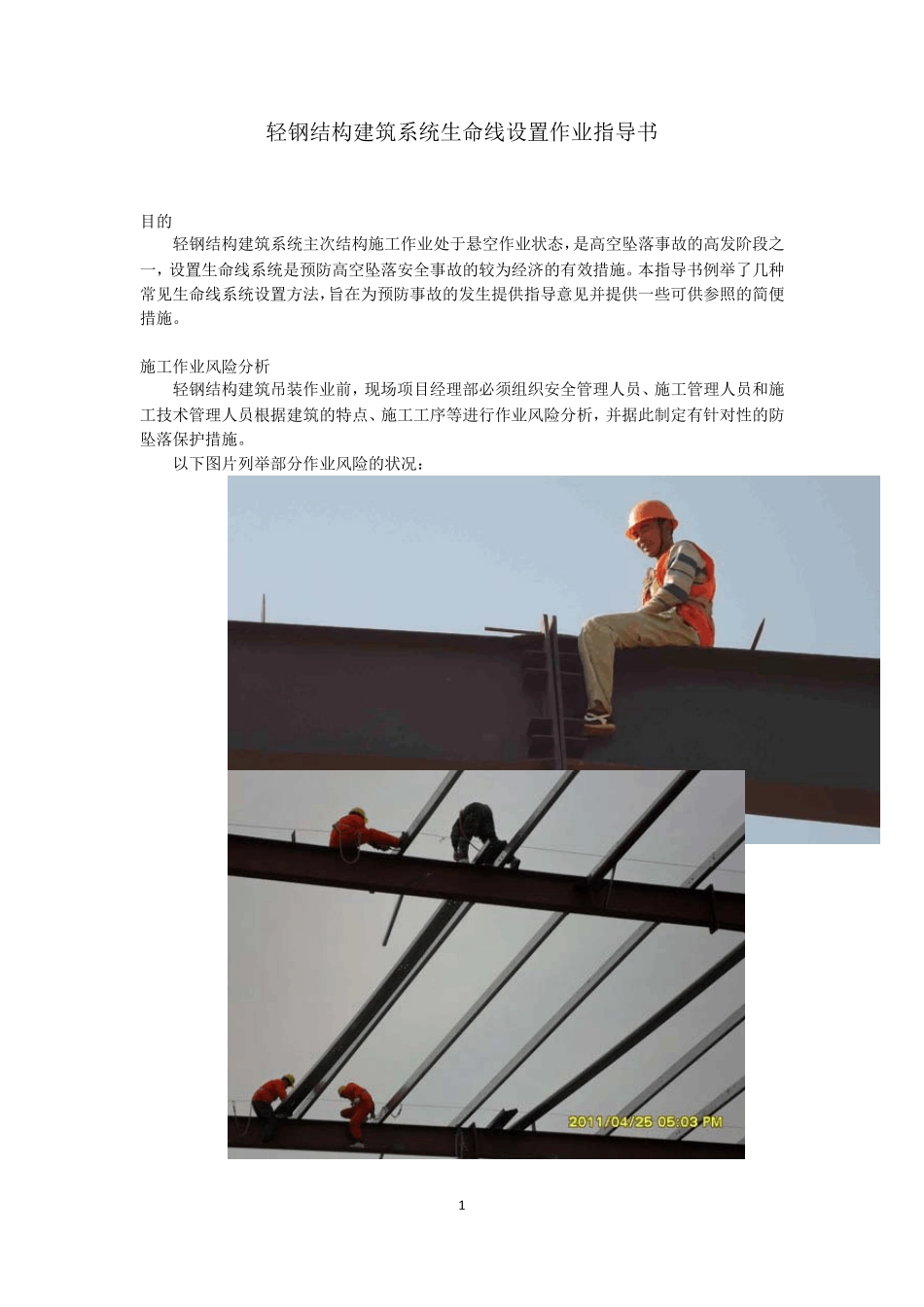

结构施工生命线设置作业指导书_第1页
1/6

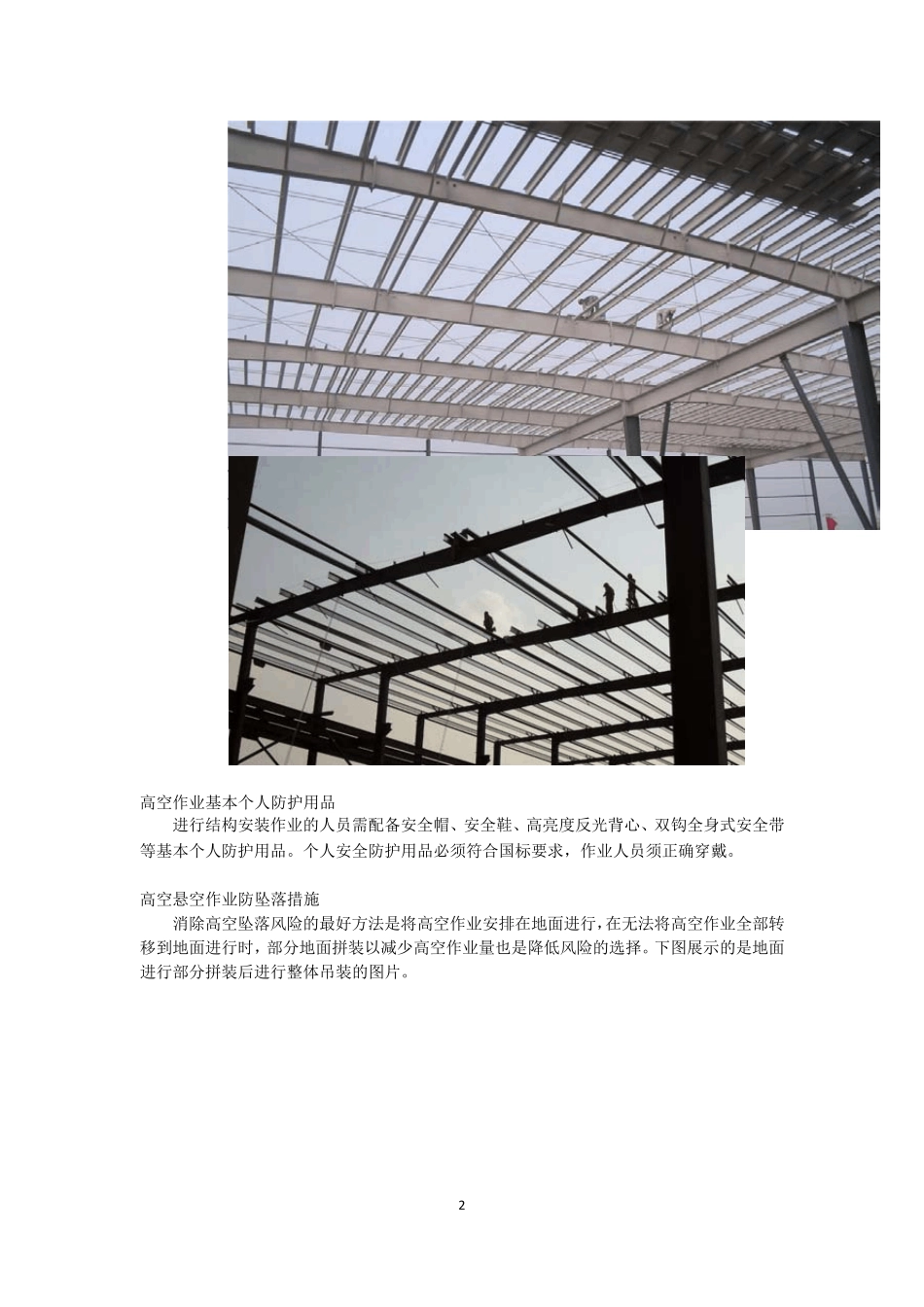

结构施工生命线设置作业指导书_第2页
2/6
结构施工生命线设置作业指导书_第3页
3/6
1 轻钢结构建筑系统生命线设置作业指导书 目的 轻钢结构建筑系统主次结构施工作业处于悬空作业状态,是高空坠落事故的高发阶段之一,设置生命线系统是预防高空坠落安全事故的较为经济的有效措施。本指导书例举了几种常见生命线系统设置方法,旨在为预防事故的发生提供指导意见并提供一些可供参照的简便措施。 施工作业风险分析 轻钢结构建筑吊装作业前,现场项目经理部必须组织安全管理人员、施工管理人员和施工技术管理人员根据建筑的特点、施工工序等进行作业风险分析,并据此制定有针对性的防坠落保护措施。 以下图片列举部分作业风险的状况: 图一、结构吊装 图二、次结构及支撑杆件安装 2 图三、涂刷防火涂料 图四、高空移动 高空作业基本个人防护用品 进行结构安装作业的人员需配备安全帽、安全鞋、高亮度反光背心、双钩全身式安全带等基本个人防护用品。个人安全防护用品必须符合国标要求,作业人员须正确穿戴。 高空悬空作业防坠落措施 消除高空坠落风险的最好方法是将高空作业安排在地面进行,在无法将高空作业全部转移到地面进行时,部分地面拼装以减少高空作业量也是降低风险的选择。下图展示的是地面进行部分拼装后进行整体吊装的图片。 3 图五、地面拼装 图六、整体吊装 利用轻钢结构钢架,设置生命线是为悬空作业人员提供坠落保护的有效手段之一。以下是几种利用钢架设置生命线的参考图片。 图七、利用脚手架钢管、扣件固定于刚架上的生命线系统 4 图八、使用专门制作的生命线立杆固定于刚架上的生命线系统 图九、利用刚架上的檩托板安装生命线系统 图十、利用女儿墙柱架设生命线 5 图十一、利用多层结构钢柱架设生命线 架设生命线注意事项:  生命线应在地面拼装时安装就位,随大梁一起吊装,以减少高空作业的风险。每一榀梁上均需设置。  生命线必须架设在固定立杆上,离开梁的上翼缘高度可在 0.9~1.2 米,以提高挂点。  立杆间距应根据立杆的强度、立杆支撑点的承载力确定,不得大于 7.5 米。  生命线应适度张紧,中部下垂可参照表二。 表二 生命线下垂参考值 立杆间距(m)181512963下垂量矢高(mm)300280280200150150  生命线须选用直径不小于 8mm、最小破断力不小于 38.1KN 的钢丝绳(符合GB8918-2006),端部固定必须使用绳卡连接的方式,用绳卡连接时,应满足表一的要求,同时应保证连接强度不得小于钢丝绳破断拉力的 85%,禁止用打结的方式来固定。 表一 绳卡表...
